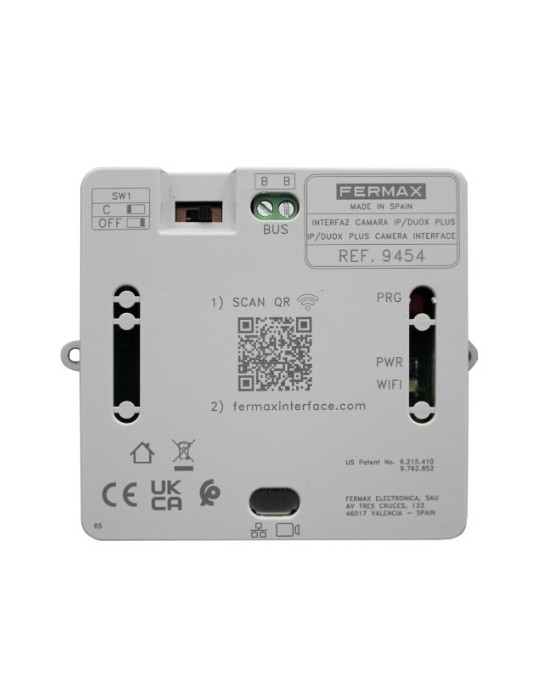

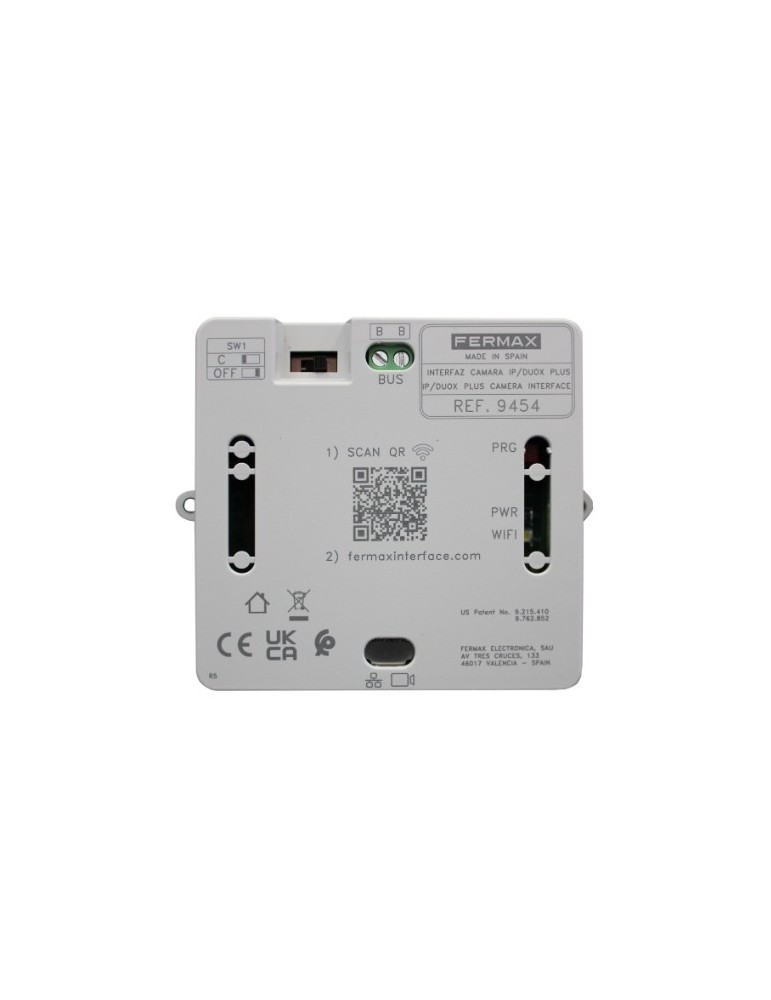

Fermax Interfaz Camara IP/DUOX Plus 9454

El Fermax Interfaz Cámara IP/DUOX Plus 9454 es un módulo diseñado para integrar cámaras CCTV IP en instalaciones de videoportero Fermax DUOX Plus.
Su función principal es convertir la señal de vídeo IP mediante protocolo RTSP en señal DUOX Plus, permitiendo conectar la visualización directamente al bus del sistema.
Es una solución técnica especialmente útil cuando se necesita añadir una cámara adicional a una instalación existente, ampliar el control visual de accesos o complementar la imagen de una placa de calle.
Gracias a su configuración mediante WiFi y webserver embebido, facilita la puesta en marcha en instalaciones profesionales compatibles.

Características Principales

• Integración de cámaras IP en DUOX Plus: permite incorporar cámaras CCTV IP a una instalación Fermax DUOX Plus, ampliando las posibilidades de visualización del sistema.
• Conversión de vídeo RTSP a DUOX Plus: transforma la señal de vídeo IP con protocolo estándar RTSP en una señal compatible con el bus DUOX Plus.
• Procesado de vídeo H.264: el módulo puede conectarse al streaming de vídeo emitido por cámaras IP en H.264, siempre dentro de los parámetros admitidos por el equipo.
• Alimentación desde bus DUOX Plus: el interfaz se alimenta directamente desde el bus DUOX Plus, reduciendo elementos adicionales para el propio módulo.
• Configuración por WiFi: incorpora webserver embebido y permite la configuración desde móvil, tablet u ordenador mediante conexión WiFi generada por el dispositivo.
• Asociación con placa de calle: permite asociar una placa de calle al interfaz para activar la apertura vinculada mientras se visualiza la cámara IP, según configuración compatible.
• Uso habitual por cámara: generalmente se requiere un interfaz por cada cámara IP instalada en el sistema DUOX Plus.
• Posibilidad de 2 cámaras en un mismo bloque: en el caso particular de 2 cámaras en un mismo bloque, pueden configurarse hasta 2 cámaras en el mismo interfaz, siendo necesario un switch PoE.

Ventajas

• Permite ampliar la instalación DUOX Plus sin sustituir el sistema completo de videoportero.
• Mejora el control visual de accesos al añadir cámaras IP en puntos estratégicos.
• Facilita la integración entre tecnología IP y bus DUOX Plus en instalaciones Fermax compatibles.
• Reduce complejidad en el cableado del módulo al alimentarse directamente desde el bus DUOX Plus.
• Ofrece configuración cómoda mediante WiFi y webserver embebido, útil para el instalador durante la puesta en marcha.
• Aporta flexibilidad para instalaciones con una cámara adicional o configuraciones específicas con hasta 2 cámaras en un mismo bloque.
• Ayuda a reforzar la seguridad visual en entradas, portales, accesos secundarios y zonas comunes.

Aplicaciones

• Instalaciones Fermax DUOX Plus que necesiten integrar una cámara CCTV IP.
• Comunidades de propietarios con necesidad de cámara adicional en portal, entrada secundaria o zona común.
• Viviendas unifamiliares con control visual complementario en accesos exteriores.
• Oficinas, despachos y pequeños negocios con sistema de videoportero DUOX Plus.
• Ampliaciones de instalaciones donde se quiera visualizar una cámara IP desde monitores compatibles.
• Sistemas con placa de calle asociada al interfaz para gestionar apertura durante la visualización de la cámara.

Montaje de Fermax Interfaz Cámara IP/DUOX Plus 9454

Antes de instalar el Fermax Interfaz Cámara IP/DUOX Plus 9454, se debe comprobar que la instalación corresponde a Fermax DUOX Plus y que la cámara IP cumple los requisitos de vídeo compatibles, especialmente emisión por RTSP y H.264 dentro de los parámetros admitidos.

1. Desconectar la alimentación de la instalación antes de manipular el bus DUOX Plus.
2. Conectar el bus DUOX Plus al interfaz respetando el esquema de instalación correspondiente.
3. Alimentar la cámara IP de forma externa mediante alimentador compatible o mediante switch PoE, según el diseño de la instalación.
4. Activar el servidor web del interfaz pulsando el botón de programación durante el tiempo indicado en el manual.
5. Acceder a la configuración mediante la red WiFi generada por el interfaz y ajustar los datos necesarios de cámara, placa asociada y modo de funcionamiento.
6. Verificar que la cámara IP emite correctamente el flujo de vídeo RTSP compatible.
7. Probar la visualización desde los monitores DUOX Plus, el autoencendido y, si procede, la apertura de la placa de calle asociada.
8. Documentar la configuración aplicada para facilitar mantenimiento o futuras modificaciones.

La instalación y configuración deben realizarse siguiendo el manual oficial del producto. En sistemas de videoportero comunitarios, redes IP o instalaciones eléctricas, es recomendable contar con un profesional cualificado.

Conclusión

El Fermax Interfaz Cámara IP/DUOX Plus 9454 es una solución práctica y especializada para añadir cámaras CCTV IP a instalaciones Fermax DUOX Plus. Su capacidad para convertir vídeo RTSP en señal DUOX Plus, su alimentación desde bus y su configuración por WiFi lo convierten en un accesorio clave para ampliar la visualización del sistema con mayor flexibilidad y control.

Características técnicas confirmadas

• Marca: Fermax
• Referencia: 9454
• Tipo de producto: Interfaz para cámara IP/DUOX Plus
• Serie: DUOX Plus
• Color: No confirmado
• Medidas: No confirmadas
• Tensión: alimentación desde bus DUOX Plus; bus indicado 24 Vdc en manual de instalación
• Potencia/intensidad: consumo en reposo 140 mA máx. a 18 Vdc y 104 mA máx. a 24 Vdc; consumo en activo 153 mA máx. a 18 Vdc y 110 mA máx. a 24 Vdc
• Instalación: conexión directa al bus DUOX Plus; configuración mediante WiFi y webserver embebido
• Compatibilidad: instalaciones Fermax DUOX Plus; cámaras CCTV IP con protocolo RTSP y vídeo H.264 dentro de parámetros admitidos; cámara IP Fermax ref. 9985 como opción compatible
• Otros datos: convierte señal de vídeo IP RTSP en señal DUOX Plus; generalmente se requiere un interfaz por cámara; admite hasta 2 cámaras en un mismo interfaz en el caso particular de 2 cámaras en un mismo bloque con switch PoE; alimentación de cámara IP externa mediante alimentador adicional ref. 9982 + ref. 9984 o switch PoE; temperatura de funcionamiento 10 ºC a +55 ºC; humedad sin condensación 5 % a 90 %;
