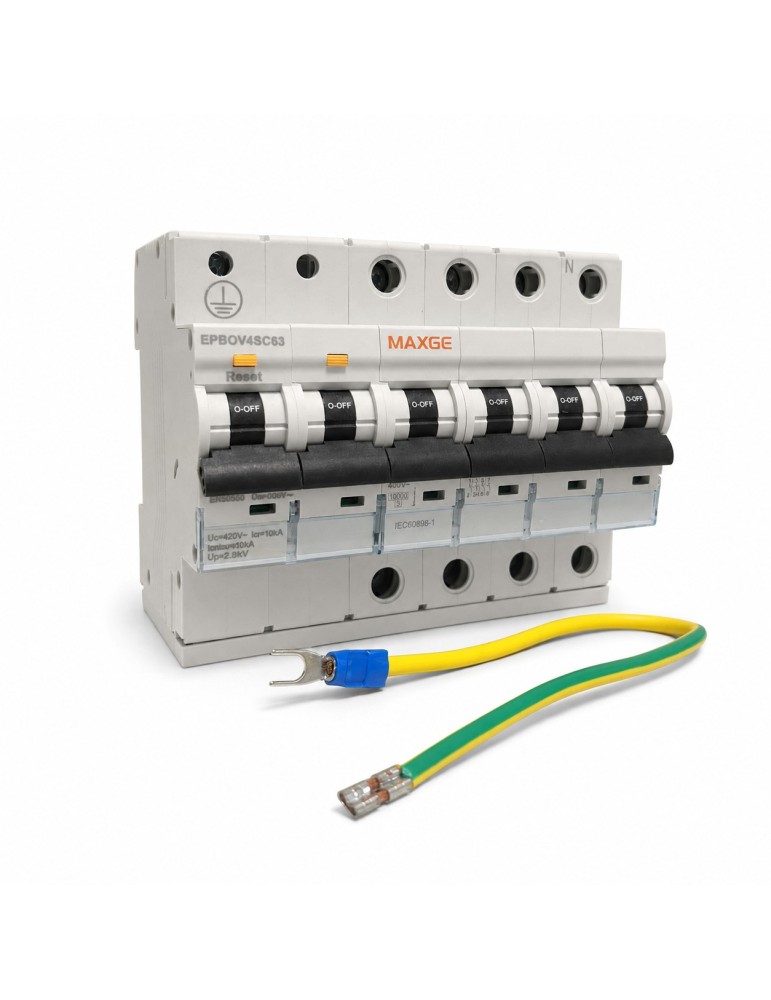

Maxge EPBOV4SC63 Protector Sobretensiones P+T 4P 63A
Escribe tu reseña
Protector combinado Maxge EPBOV4SC63 para instalaciones trifásicas con neutro. Integra protección contra sobretensiones permanentes y transitorias, con configuración 4P, 63A, Clase C / Tipo 2 e Imax de 15kA.
Solución preparada para montaje en cuadro eléctrico sobre carril DIN, indicada para proteger instalaciones y equipos frente a elevaciones de tensión y picos transitorios.
EPBOV4SC63
91,48 €
Impuestos incluidos
IGA + SOBRETENSIONES PERMANENTES Y TRANSITORIAS · 4P · 63A
Maxge EPBOV4SC63 - Protector combinado IGA 4P 63A + sobretensiones P+T
Protector combinado Maxge para instalaciones trifásicas que integra en un único conjunto un Interruptor General Automático de 63A, protección frente a sobretensiones permanentes y descargador de sobretensiones transitorias Tipo 2. Una solución compacta, precableada y preparada para instalar directamente en el cuadro eléctrico.
|
63 A
Intensidad nominal
|
4P
Instalación trifásica
|
|
20/10 kA
Imax / In descargador
|
10 kA
Poder de corte IGA
|
Tres funciones en un solo equipo
El EPBOV4SC63 combina tres protecciones que normalmente encontramos separadas dentro de un cuadro eléctrico: protección general magnetotérmica, protección frente a sobretensiones permanentes y protección frente a sobretensiones transitorias.
|
IGA 4P 63A Protección general frente a sobrecargas y cortocircuitos en instalaciones trifásicas compatibles. |
|
Sobretensiones permanentes Desconecta la instalación cuando detecta una elevación mantenida de la tensión por encima del umbral previsto. |
|
Sobretensiones transitorias Tipo 2 El descargador integrado ayuda a limitar picos de tensión rápidos antes de que alcancen los equipos conectados. |
Protección completa para instalaciones trifásicas
El Maxge EPBOV4SC63 está diseñado para instalaciones trifásicas de 4 polos y una intensidad nominal de 63A. Integra las funciones de protección general y sobretensiones en un solo conjunto modular.
Protección frente a sobretensiones permanentes
Las sobretensiones permanentes son elevaciones de tensión que se mantienen durante un periodo suficientemente largo como para poder dañar equipos eléctricos y electrónicos. El dispositivo supervisa la tensión y actúa sobre el IGA cuando se alcanzan las condiciones de disparo.
Umbral de disparo de 480V
MAXGE especifica para la versión de 4 polos un umbral de actuación por sobretensión permanente de 480V.
Descargador de sobretensiones transitorias Tipo 2
A diferencia de la serie EPBOV4C, esta versión SC incorpora además un descargador Tipo 2 para limitar sobretensiones transitorias, como picos rápidos que pueden aparecer en la red y afectar a equipos electrónicos sensibles.
Imax 20kA e In 10kA
Para la versión trifásica de 4 polos, MAXGE especifica valores de descarga de Imax 20kA e In 10kA en el protector contra sobretensiones transitorias.
Nivel de protección Up inferior a 2kV
El descargador presenta un nivel de protección Up < 2,0kV, valor que indica la tensión residual máxima prevista durante su actuación frente a una sobretensión transitoria.
Tensión máxima continua Uc de 420V
MAXGE especifica para el descargador integrado una tensión máxima de servicio continuo Uc de 420V.
IGA 4P de 63A y 10kA
El conjunto incorpora un Interruptor General Automático de 4 polos y 63A, con poder de corte de 10kA, encargado de la protección general del circuito frente a sobrecargas y cortocircuitos dentro de sus condiciones de utilización.
Tensión nominal 415V
La referencia EPBOV4SC63 está diseñada para trabajar en instalaciones trifásicas con tensión nominal de 415V.
Precableado y listo para instalar
MAXGE suministra el conjunto precableado, reduciendo el número de conexiones que debe realizar el instalador y simplificando su integración dentro del cuadro eléctrico.
108 mm de ancho
La versión combinada de cuatro polos ocupa aproximadamente 108 mm de ancho sobre carril DIN. Conviene comprobar el espacio disponible en el cuadro antes de realizar la instalación.
No instalar en líneas sin neutro
MAXGE indica expresamente que esta familia no debe instalarse en líneas sin neutro. Este punto es especialmente importante en instalaciones trifásicas, donde debe comprobarse previamente la configuración real de la red.
Aplicaciones habituales
- Cuadros eléctricos trifásicos.
- Locales comerciales y naves.
- Talleres y pequeñas instalaciones industriales.
- Instalaciones con electrónica sensible.
- Cuadros generales con IGA de 63A.
- Protección conjunta frente a sobretensiones permanentes y transitorias.
Importante: el EPBOV4SC63 está diseñado para instalaciones trifásicas de 4 polos con neutro. Integra protección permanente y transitoria Tipo 2, pero su correcta selección debe coordinarse con la red, el cuadro y el resto de protecciones de la instalación.
Datos técnicos
| Marca | Maxge |
| Referencia | EPBOV4SC63 |
| Tipo | IGA + sobretensión permanente + transitoria |
| Número de polos | 4P |
| Intensidad nominal | 63A |
| Tensión nominal | 415V AC |
| Sobretensión permanente | Sí |
| Umbral permanente | 480V |
| Sobretensión transitoria | Sí · Tipo 2 |
| Imax / In | 20 / 10kA |
| Up | < 2,0kV |
| Uc | 420V |
| Poder de corte IGA | 10kA |
| Ancho | 108 mm |
| Montaje | Carril DIN |
| Precableado | Sí |
| Normativas indicadas por MAXGE | EN50550 / IEC61643-1 / IEC60898-1 |
EPBOV4C63 o EPBOV4SC63: ¿qué cambia?
| Característica | EPBOV4C63 | EPBOV4SC63 |
| IGA 4P 63A | Sí | Sí |
| Sobretensión permanente | Sí | Sí |
| Sobretensión transitoria | No | Sí · Tipo 2 |
| Ancho | 90 mm | 108 mm |
Antes de comprar: el Maxge EPBOV4SC63 combina IGA 4P 63A + protección contra sobretensiones permanentes + descargador Tipo 2 contra sobretensiones transitorias. Si únicamente necesitas IGA y protección permanente, la familia EPBOV4C prescinde del descargador transitorio.
Referencias específicas
- 8445275014420
