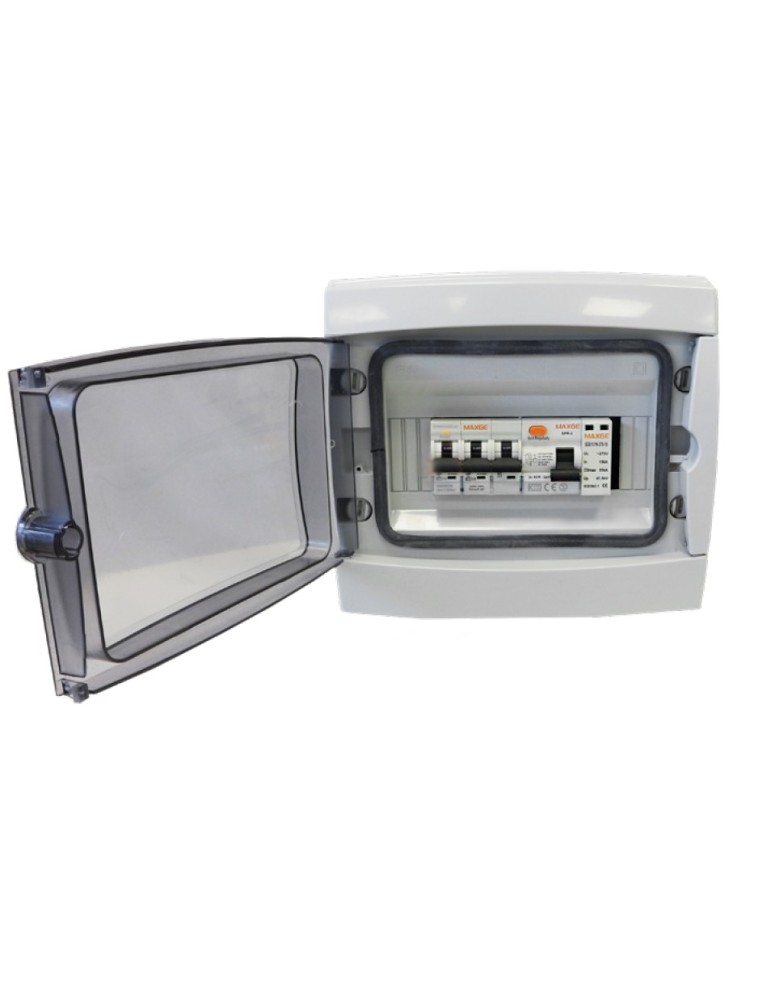

Maxge protector para estación de recarga VE GOLD 2P 40A PECVETP2C40

El Maxge PECVETP2C40 es un conjunto de protección de la serie GOLD desarrollado para instalaciones de recarga de vehículo eléctrico. Su configuración de 1P+N, 2 polos y 40 A reúne en una única envolvente las principales protecciones necesarias para completar la línea de alimentación de un punto de recarga.

El equipo se suministra montado y preparado para facilitar el trabajo del instalador, reduciendo el tiempo necesario para seleccionar, organizar y montar por separado los distintos dispositivos de protección.

Protección para estaciones de recarga de 40 A

La referencia PECVETP2C40 está destinada a instalaciones monofásicas cuya línea haya sido calculada para una intensidad nominal de 40 A. Antes de seleccionarla deben comprobarse la potencia del cargador, la sección y longitud del cableado, las condiciones de instalación y las protecciones que pueda incorporar el propio punto de recarga.

El conjunto protege la instalación frente a sobrecargas, cortocircuitos, fugas de corriente y alteraciones de tensión, ayudando a proteger tanto la línea eléctrica como el equipo de recarga conectado.

Protecciones incluidas

• Protección contra sobrecargas: interruptor automático con curva C.
• Protección contra cortocircuitos: poder de corte de 10 kA.
• Protección diferencial: clase A con sensibilidad de 30 mA.
• Protección contra sobretensiones permanentes: conforme a EN 50550.
• Protección contra sobretensiones transitorias: descargador Tipo 2.

Datos rápidos

• Marca: Maxge.
• Referencia: PECVETP2C40.
• Serie: GOLD.
• Configuración: 1P+N / 2 polos.
• Intensidad nominal: 40 A.
• Curva magnetotérmica: C.
• Poder de corte: 10 kA.
• Diferencial: clase A.
• Sensibilidad diferencial: 30 mA.
• Sobretensión permanente: incluida.
• Sobretensión transitoria: Tipo 2.
• Grado de protección: IP65.
• Resistencia mecánica: IK08.
• Dimensiones: 215 × 235 × 110 mm.
• Aplicación: protección de estaciones de recarga de vehículo eléctrico.
• Reglamentación: conforme a ITC-BT-52.

Envolvente resistente y preparada para la instalación

Los dispositivos se alojan en una envolvente fabricada en material autoextinguible, con grado de protección IP65 frente a la entrada de polvo y agua y resistencia mecánica IK08.

La envolvente incorpora cerradura metálica, ayudando a mantener los dispositivos protegidos frente a manipulaciones no autorizadas y permitiendo una instalación ordenada en garajes, aparcamientos, viviendas, comunidades o instalaciones profesionales.

Conexión de los conductores

La gama admite la conexión de conductores de cobre flexibles de hasta 25 mm² y conductores rígidos de hasta 50 mm². La sección final debe determinarse mediante el cálculo de la instalación y de acuerdo con la intensidad prevista, la longitud de la línea y el método de instalación.

¿Cuándo elegir el modelo de 40 A?

El modelo de 40 A debe utilizarse únicamente cuando el proyecto eléctrico y la línea de alimentación hayan sido dimensionados para esta intensidad. No debe seleccionarse solo por disponer de un margen superior respecto a un modelo de 32 A.

El calibre de la protección debe coordinarse con la sección del conductor, la intensidad máxima del cargador, la potencia contratada y las condiciones de instalación. Dentro de la gama Maxge existen versiones de distintas intensidades para adaptar la protección a cada proyecto.

Ventajas del Maxge PECVETP2C40

• Integra varias protecciones en un único conjunto.
• Facilita el montaje y reduce el tiempo de instalación.
• Configuración específica de 1P+N y 40 A.
• Diferencial clase A de 30 mA incluido.
• Protección frente a sobretensiones permanentes y transitorias.
• Poder de corte de 10 kA.
• Envolvente resistente IP65 e IK08.
• Producto específico para estaciones de recarga de vehículo eléctrico.
• Conjunto preparado conforme a las exigencias de la ITC-BT-52.

Aplicaciones habituales

• Viviendas unifamiliares con punto de recarga.
• Garajes privados.
• Comunidades de propietarios.
• Aparcamientos de empresas.
• Instalaciones comerciales y terciarias.
• Líneas monofásicas de recarga calculadas para 40 A.

Antes de realizar el pedido

Comprueba que la instalación requiere una protección de 1P+N y 40 A. También debes revisar el tipo de alimentación, la sección del cableado, la potencia del cargador y las instrucciones técnicas del fabricante del equipo de recarga.

El PECVETP2C40 no debe sustituirse directamente por otra intensidad sin verificar previamente el diseño y la coordinación de las protecciones de la instalación.

Completa la instalación de recarga

Este conjunto de protección puede combinarse con cargadores para vehículo eléctrico Maxge, cables de recarga, conectores Tipo 2, pedestales y accesorios de montaje, siempre que todos los elementos sean compatibles con las características del proyecto.

Asesoramiento profesional

En Suministros Eléctricos Sueca podemos ayudarte a comprobar si la referencia PECVETP2C40 es adecuada para tu instalación. Indícanos el modelo y la potencia del cargador, el tipo de red y los datos principales de la línea para orientarte entre las distintas protecciones Maxge disponibles.

Preguntas frecuentes

¿Qué protecciones incorpora el PECVETP2C40?

Incluye protección contra sobrecargas y cortocircuitos, diferencial clase A de 30 mA, protección contra sobretensiones permanentes y protección contra sobretensiones transitorias Tipo 2.

¿Es una protección monofásica?

Sí. Esta referencia corresponde a una configuración de 1P+N, también identificada comercialmente como 2 polos.

¿Cuál es su intensidad nominal?

El PECVETP2C40 tiene una intensidad nominal de 40 A.

¿Tiene diferencial incorporado?

Sí. Incorpora protección diferencial clase A con una sensibilidad de 30 mA.

¿Puede instalarse en exterior?

La envolvente dispone de grado de protección IP65 e IK08. No obstante, la ubicación y el montaje deben respetar las instrucciones del fabricante y las condiciones reales de exposición de la instalación.

¿Sirve para cualquier cargador de vehículo eléctrico?

No. La protección debe seleccionarse según la intensidad máxima del cargador, la alimentación disponible, la sección de la línea y el diseño eléctrico de la instalación.

¿Es una versión con reconexión automática?

No. El PECVETP2C40 pertenece a la serie GOLD estándar. Las versiones con reconexión inteligente corresponden a la gama PREMIUM.
