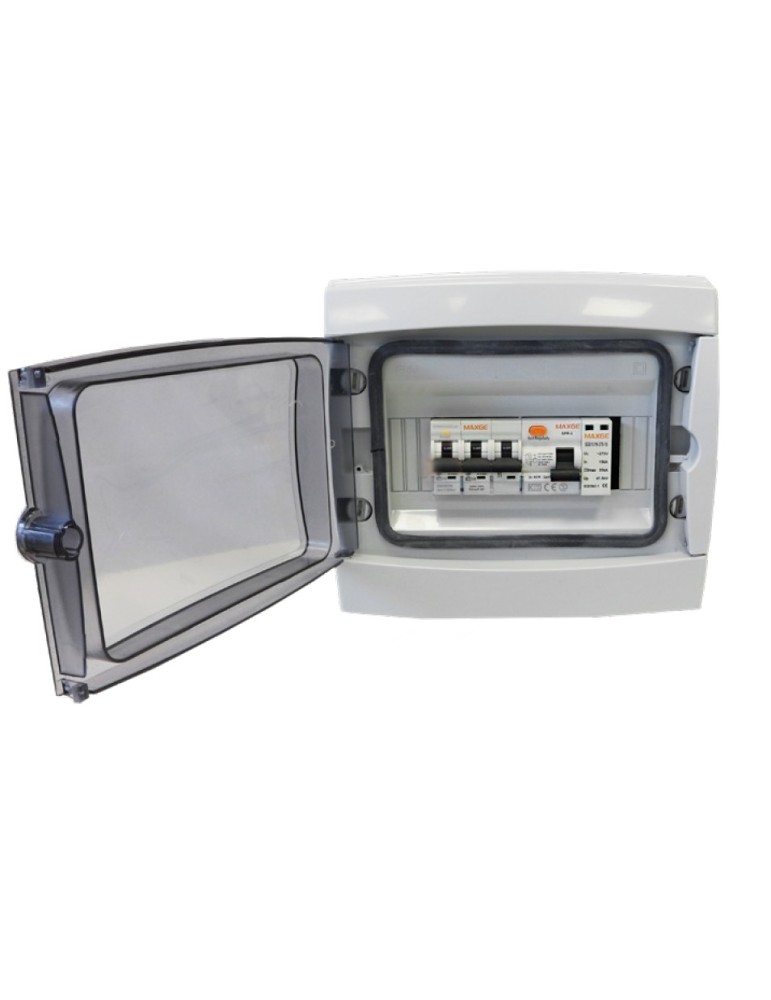

Maxge protector para estación de recarga VE GOLD 4P 32A PECVETP4C32

El Maxge PECVETP4C32 es un conjunto de protección de la serie GOLD diseñado para estaciones de recarga de vehículo eléctrico alimentadas mediante una red trifásica con neutro. Su configuración de 4 polos y 32 A reúne en un mismo cuadro las principales protecciones necesarias para completar la línea de alimentación del punto de carga.

El conjunto se suministra preparado para facilitar el trabajo del instalador, reduciendo el tiempo dedicado a seleccionar, organizar y montar por separado los diferentes dispositivos de protección.

Protección trifásica para estaciones de recarga

La referencia PECVETP4C32 está destinada a instalaciones trifásicas cuya línea haya sido calculada para una intensidad nominal de 32 A. Los cuatro polos permiten actuar sobre las tres fases y el neutro de la instalación.

Esta configuración resulta adecuada para puntos de carga trifásicos siempre que la intensidad, la sección del conductor, la potencia disponible y las especificaciones del cargador coincidan con el proyecto eléctrico.

Protecciones incluidas

• Protección contra sobrecargas: interruptor automático con curva C.
• Protección contra cortocircuitos: poder de corte de 10 kA.
• Protección diferencial: clase A con sensibilidad de 30 mA.
• Protección contra sobretensiones permanentes: para redes trifásicas con neutro.
• Protección contra sobretensiones transitorias: descargador Tipo 2.

Datos rápidos

• Marca: Maxge.
• Referencia: PECVETP4C32.
• Serie: GOLD.
• Configuración: 3P+N / 4 polos.
• Tipo de instalación: trifásica con neutro.
• Intensidad nominal: 32 A.
• Tensión de empleo: 3 × 415 V + N CA.
• Curva magnetotérmica: C.
• Poder de corte: 10 kA.
• Protección diferencial: clase A.
• Sensibilidad diferencial: 30 mA.
• Sobretensiones permanentes: incluidas.
• Sobretensiones transitorias: Tipo 2.
• Aplicación: protección de estaciones de recarga de vehículo eléctrico.
• Reglamentación de la gama: ITC-BT-52.
• EAN: 8445275115455.

¿Qué significa 4P?

La indicación 4P significa que el conjunto está preparado para actuar sobre cuatro conductores: las tres fases y el neutro. Por ello, esta referencia está orientada a instalaciones trifásicas y no debe confundirse con las versiones 2P destinadas a líneas monofásicas.

¿Qué potencia puede proporcionar una línea trifásica de 32 A?

En una red trifásica de 400 V, una intensidad de 32 A permite alcanzar teóricamente una potencia aproximada de 22 kW. La potencia real disponible dependerá del cargador, de la instalación, de la potencia contratada y de la gestión de carga existente.

La protección no debe seleccionarse únicamente por la potencia comercial del cargador. También deben comprobarse la sección y longitud de la línea, el método de instalación, la caída de tensión y las indicaciones del fabricante del punto de recarga.

Protección magnetotérmica

La protección magnetotérmica ayuda a proteger la línea frente a sobrecargas y cortocircuitos. La curva C está orientada a instalaciones en las que pueden producirse corrientes iniciales superiores a la intensidad nominal durante intervalos breves.

El poder de corte de 10 kA indica la capacidad del dispositivo para interrumpir una corriente de cortocircuito, siempre dentro de las condiciones técnicas previstas para la instalación.

Protección diferencial clase A

El conjunto incorpora protección diferencial clase A con una sensibilidad de 30 mA. Esta protección permite detectar corrientes diferenciales alternas y corrientes pulsantes con componente continua.

Antes de elegir la protección debe comprobarse la documentación del cargador, especialmente si el propio equipo incorpora o necesita medidas adicionales frente a corrientes residuales continuas.

Protección contra sobretensiones

El PECVETP4C32 incorpora protección frente a sobretensiones permanentes y sobretensiones transitorias Tipo 2. Estas protecciones ayudan a reducir el riesgo de daños en el cargador y en los equipos conectados cuando se producen alteraciones anormales de tensión en la red.

Ventajas del Maxge PECVETP4C32

• Conjunto preparado para líneas trifásicas con neutro.
• Configuración específica de 4 polos y 32 A.
• Integra varias protecciones en una única solución.
• Reduce el tiempo de selección y montaje del cuadro.
• Diferencial clase A de 30 mA incluido.
• Protección contra sobretensiones permanentes y transitorias Tipo 2.
• Magnetotérmico curva C con poder de corte de 10 kA.
• Producto desarrollado para estaciones de recarga de vehículo eléctrico.
• Gama de protección conforme a la ITC-BT-52.

Aplicaciones habituales

• Puntos de recarga trifásicos para viviendas.
• Garajes comunitarios.
• Aparcamientos de empresas.
• Instalaciones comerciales y terciarias.
• Comunidades de propietarios.
• Estaciones de recarga trifásicas de hasta aproximadamente 22 kW.
• Líneas trifásicas calculadas para una intensidad de 32 A.

Antes de realizar el pedido

Comprueba que la instalación dispone de alimentación trifásica con neutro y que necesita una protección de 4P y 32 A. Esta referencia no es la versión adecuada para una instalación monofásica.

También deben verificarse la intensidad máxima del cargador, la sección y longitud de los conductores, la potencia disponible y las protecciones que pueda incorporar el propio punto de recarga.

Completa la instalación de recarga

El PECVETP4C32 puede combinarse con cargadores trifásicos Maxge, cables de recarga Tipo 2 y accesorios para movilidad eléctrica, siempre que las características de todos los elementos sean compatibles con el proyecto.

Asesoramiento profesional

En Suministros Eléctricos Sueca podemos ayudarte a comprobar si el PECVETP4C32 es adecuado para tu instalación. Indícanos el modelo y la potencia del cargador, el tipo de alimentación disponible y los datos principales de la línea para orientarte entre las distintas protecciones Maxge.

Preguntas frecuentes

¿El PECVETP4C32 es monofásico o trifásico?

Es un conjunto trifásico de cuatro polos, preparado para actuar sobre las tres fases y el neutro.

¿Qué intensidad nominal tiene?

La referencia PECVETP4C32 tiene una intensidad nominal de 32 A.

¿Para qué potencia de cargador puede utilizarse?

En una red trifásica de 400 V, 32 A corresponden teóricamente a unos 22 kW. La selección definitiva debe realizarse según el cargador y el cálculo de la instalación.

¿Incluye protección diferencial?

Sí. Incorpora protección diferencial clase A con sensibilidad de 30 mA.

¿Incluye protección contra sobretensiones?

Sí. Integra protección frente a sobretensiones permanentes y protección contra sobretensiones transitorias Tipo 2.

¿Puedo utilizarlo en una instalación monofásica?

No es la referencia indicada. Para una instalación monofásica deben revisarse los modelos Maxge de 2 polos y seleccionar la intensidad correspondiente.

¿Es una versión con reconexión automática?

No. La referencia PECVETP4C32 pertenece a la serie GOLD estándar. Las versiones con reconexión automática se identifican dentro de la gama PREMIUM.
