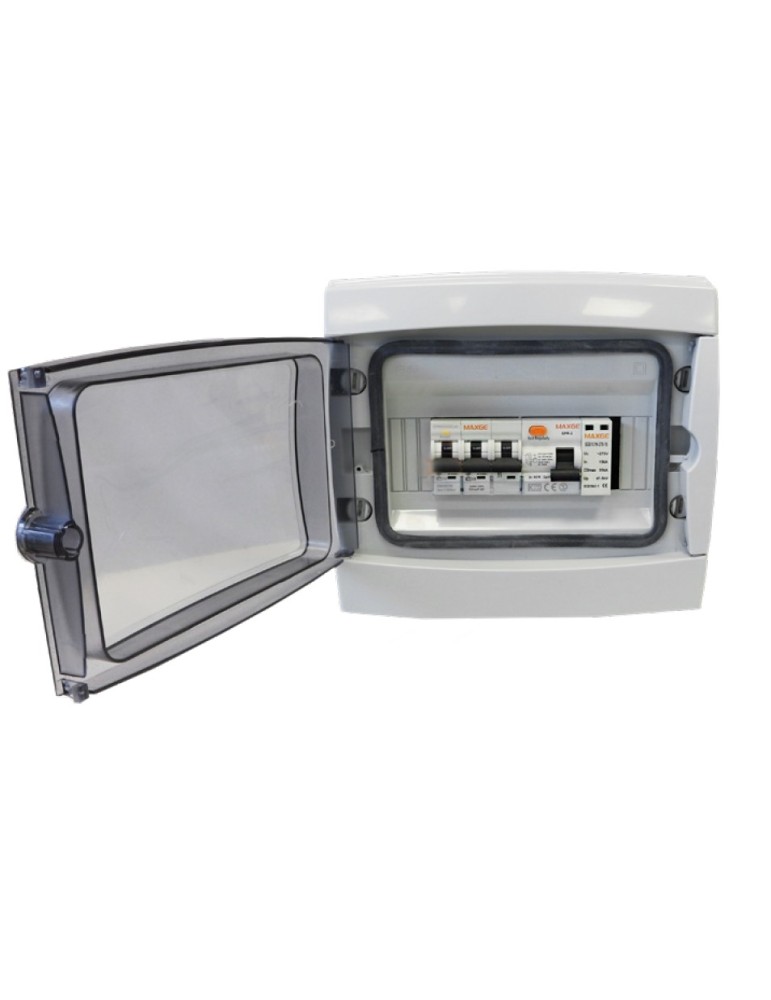

Maxge protector para estación de recarga VE GOLD 4P 40A PECVETP4C40

El Maxge PECVETP4C40 es un conjunto de protección de la serie GOLD desarrollado para estaciones de recarga de vehículo eléctrico alimentadas mediante red trifásica. Su configuración 3P+N (4 polos) y 40 A integra en una única envolvente las principales protecciones necesarias para completar la instalación del punto de recarga conforme a la ITC-BT-52.

Gracias a su diseño premontado, el instalador dispone de una solución preparada para reducir el tiempo de montaje y simplificar la selección de los dispositivos de protección.

Protección trifásica para estaciones de recarga

La referencia PECVETP4C40 está destinada a líneas trifásicas calculadas para una intensidad nominal de 40 A. La configuración de cuatro polos protege las tres fases y el neutro de la instalación.

Debe seleccionarse siempre de acuerdo con el proyecto eléctrico, la potencia del cargador, la sección de los conductores y las condiciones reales de la instalación.

Protecciones incluidas

• Interruptor magnetotérmico curva C.
• Protección contra cortocircuitos con poder de corte de 10 kA.
• Interruptor diferencial clase A de 30 mA.
• Protección contra sobretensiones permanentes.
• Protección contra sobretensiones transitorias Tipo 2.

Datos rápidos

• Marca: Maxge.
• Referencia: PECVETP4C40.
• Serie: GOLD.
• Configuración: 3P+N / 4 polos.
• Tipo de red: Trifásica con neutro.
• Intensidad nominal: 40 A.
• Tensión de empleo: 230/415 V CA.
• Curva magnetotérmica: C.
• Poder de corte: 10 kA.
• Diferencial: Clase A.
• Sensibilidad diferencial: 30 mA.
• Sobretensiones: Permanentes + Tipo 2.
• Grado de protección: IP65.
• Resistencia mecánica: IK08.
• Dimensiones: 215 × 310 × 110 mm.
• Aplicación: Protección de estaciones de recarga de vehículo eléctrico.
• Conforme: ITC-BT-52.

Envolvente preparada para instalaciones exigentes

El conjunto incorpora una envolvente fabricada en material autoextinguible con grado de protección IP65 frente al polvo y al agua y resistencia mecánica IK08. También dispone de cerradura metálica para evitar manipulaciones no autorizadas.

¿Cuándo elegir un modelo de 40 A?

El modelo PECVETP4C40 debe instalarse cuando la línea trifásica y el punto de recarga hayan sido calculados para una intensidad nominal de 40 A. La intensidad del protector debe coordinarse con la sección del conductor, la potencia prevista y las características del cargador.

No debe elegirse una intensidad superior simplemente por disponer de un mayor margen, ya que todas las protecciones de la instalación deben trabajar de forma coordinada.

Ventajas del Maxge PECVETP4C40

• Cuadro premontado listo para instalar.
• Configuración específica 3P+N de 40 A.
• Diferencial clase A de 30 mA incorporado.
• Protección frente a sobretensiones permanentes y transitorias Tipo 2.
• Magnetotérmico curva C con poder de corte de 10 kA.
• Envolvente IP65 e IK08.
• Reduce el tiempo de montaje del cuadro eléctrico.
• Producto desarrollado específicamente para movilidad eléctrica.

Aplicaciones habituales

• Estaciones de recarga trifásicas.
• Garajes comunitarios.
• Empresas y aparcamientos.
• Instalaciones comerciales.
• Comunidades de propietarios.
• Infraestructuras de recarga calculadas para 40 A.

Completa tu instalación

Combina esta protección con cargadores trifásicos Maxge, cables de recarga Tipo 2 y accesorios para movilidad eléctrica disponibles en nuestra tienda para disponer de una instalación completa y preparada para el uso diario.

Asesoramiento profesional

Si necesitas ayuda para elegir la protección adecuada, en Suministros Eléctricos Sueca podemos asesorarte según la potencia del cargador, el tipo de red, la longitud de la línea y las características de la instalación.

Preguntas frecuentes

¿Es un equipo monofásico?

No. El PECVETP4C40 está diseñado para instalaciones trifásicas con neutro.

¿Incluye diferencial?

Sí. Incorpora un interruptor diferencial clase A con sensibilidad de 30 mA.

¿Protege frente a sobretensiones?

Sí. Integra protección contra sobretensiones permanentes y protección contra sobretensiones transitorias Tipo 2.

¿Puede instalarse en exterior?

La envolvente dispone de protección IP65 e IK08. La instalación debe realizarse respetando siempre las instrucciones del fabricante y la normativa vigente.

¿Es un modelo con reconexión automática?

No. Esta referencia pertenece a la serie GOLD estándar. Las versiones con reconexión inteligente corresponden a la gama PREMIUM.
