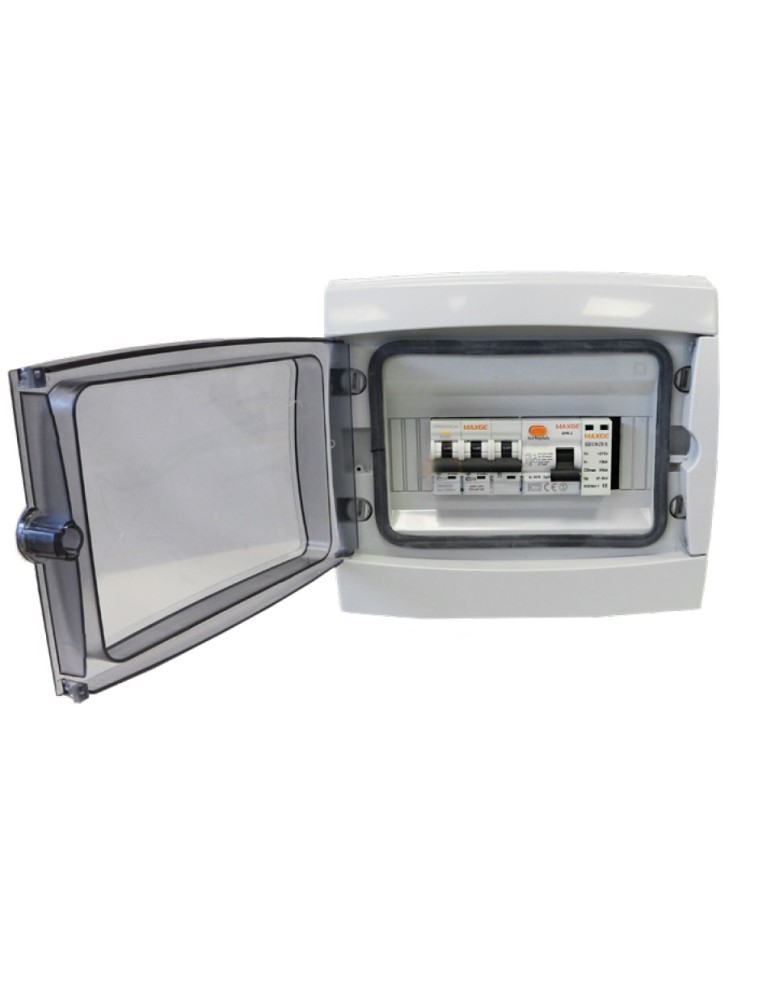

Maxge protector para estación de recarga VE GOLD 4P 63A PECVETP4C63

El Maxge PECVETP4C63 es un conjunto de protección de la serie GOLD diseñado para estaciones de recarga de vehículo eléctrico alimentadas mediante red trifásica con neutro. Su configuración de 4 polos y 63 A permite proteger las tres fases y el neutro de la línea destinada al punto de recarga.

Se trata de una solución preparada para facilitar el trabajo del instalador, reuniendo en un mismo conjunto las principales protecciones necesarias para una infraestructura de recarga de vehículo eléctrico.

Protección trifásica para estaciones de recarga de 63 A

La referencia PECVETP4C63 está orientada a instalaciones trifásicas cuya línea haya sido calculada para una intensidad nominal de 63 A. Es una de las configuraciones de mayor intensidad dentro de la serie GOLD de Maxge.

Antes de seleccionar este modelo deben comprobarse la potencia del cargador, la alimentación disponible, la sección y longitud de los conductores y las condiciones reales de instalación.

Protecciones incluidas

• Protección magnetotérmica: frente a sobrecargas y cortocircuitos.
• Curva de disparo: C.
• Poder de corte: 10 kA.
• Protección diferencial: clase A.
• Sensibilidad diferencial: 30 mA.
• Protección contra sobretensiones permanentes.
• Protección contra sobretensiones transitorias: Tipo 2.

Datos rápidos

• Marca: Maxge.
• Referencia: PECVETP4C63.
• Serie: GOLD.
• Configuración: 3P+N / 4 polos.
• Tipo de instalación: trifásica con neutro.
• Intensidad nominal: 63 A.
• Curva magnetotérmica: C.
• Poder de corte: 10 kA.
• Diferencial: clase A.
• Sensibilidad diferencial: 30 mA.
• Sobretensiones: permanentes y transitorias Tipo 2.
• Aplicación: estaciones de recarga de vehículo eléctrico.
• Reglamentación de la gama: ITC-BT-52.

¿Qué significa 4P?

La configuración 4P indica que el conjunto actúa sobre las tres fases y el neutro. Por tanto, esta referencia está destinada a instalaciones trifásicas con neutro y no debe confundirse con las versiones 2P para líneas monofásicas.

¿Cuándo elegir una protección de 63 A?

El PECVETP4C63 debe instalarse únicamente cuando el proyecto eléctrico, la línea de alimentación y el cargador hayan sido dimensionados para una intensidad nominal de 63 A.

No debe elegirse una intensidad superior solo para disponer de más margen. La protección debe coordinarse con la sección del cable, la potencia prevista, la capacidad de la instalación y las especificaciones del fabricante del punto de recarga.

Protección magnetotérmica

La protección magnetotérmica ayuda a proteger la línea frente a sobrecargas y cortocircuitos. La curva C permite responder adecuadamente ante sobreintensidades, siempre dentro de las condiciones previstas en el diseño eléctrico de la instalación.

El poder de corte de 10 kA aporta capacidad para interrumpir corrientes de cortocircuito elevadas, dentro de los límites técnicos del dispositivo.

Protección diferencial clase A

El conjunto incorpora protección diferencial clase A con sensibilidad de 30 mA. Esta protección detecta corrientes diferenciales alternas y corrientes pulsantes con componente continua.

La selección debe coordinarse con las protecciones internas que pueda incorporar el propio cargador, especialmente en lo relativo a corrientes residuales continuas.

Protección contra sobretensiones

El PECVETP4C63 integra protección frente a sobretensiones permanentes y sobretensiones transitorias Tipo 2. Estas protecciones ayudan a reducir el riesgo de daños en el cargador y en la instalación cuando se producen alteraciones anormales de tensión en la red.

Ventajas del Maxge PECVETP4C63

• Conjunto preparado para instalaciones trifásicas con neutro.
• Configuración específica de 4 polos y 63 A.
• Integra varias protecciones en una única solución.
• Reduce el tiempo de selección y montaje del cuadro.
• Diferencial clase A de 30 mA incluido.
• Protección frente a sobretensiones permanentes y transitorias Tipo 2.
• Magnetotérmico curva C con poder de corte de 10 kA.
• Producto específico para infraestructuras de recarga de vehículo eléctrico.
• Serie desarrollada conforme a la ITC-BT-52.

Aplicaciones habituales

• Estaciones de recarga trifásicas.
• Garajes comunitarios.
• Aparcamientos de empresas.
• Instalaciones comerciales y terciarias.
• Comunidades de propietarios.
• Infraestructuras de recarga de elevada intensidad.
• Líneas trifásicas calculadas para 63 A.

Antes de realizar el pedido

Comprueba que la instalación dispone de alimentación trifásica con neutro y que necesita una protección de 4P y 63 A.

También deben verificarse la intensidad máxima del cargador, la sección y longitud de los conductores, la potencia disponible, la caída de tensión y las protecciones que pueda incorporar el propio equipo de recarga.

Completa tu instalación

Esta protección puede combinarse con cargadores trifásicos Maxge, cables de recarga Tipo 2, pedestales y otros accesorios de movilidad eléctrica, siempre que todos los elementos sean compatibles con las características del proyecto.

Asesoramiento profesional

En Suministros Eléctricos Sueca podemos ayudarte a comprobar si el PECVETP4C63 es adecuado para tu instalación. Indícanos el modelo y potencia del cargador, el tipo de red y los datos principales de la línea para orientarte entre las distintas protecciones Maxge.

Preguntas frecuentes

¿El PECVETP4C63 es monofásico o trifásico?

Es un conjunto trifásico de cuatro polos, preparado para actuar sobre las tres fases y el neutro.

¿Qué intensidad nominal tiene?

La referencia PECVETP4C63 tiene una intensidad nominal de 63 A.

¿Incluye protección diferencial?

Sí. Incorpora protección diferencial clase A con sensibilidad de 30 mA.

¿Incluye protección contra sobretensiones?

Sí. Integra protección frente a sobretensiones permanentes y protección contra sobretensiones transitorias Tipo 2.

¿Puedo utilizarlo en una instalación monofásica?

No es la referencia indicada. Para una instalación monofásica deben utilizarse las versiones Maxge de 2 polos con la intensidad correspondiente.

¿Es una versión con reconexión automática?

No. El PECVETP4C63 pertenece a la serie GOLD estándar. Las versiones con reconexión automática corresponden a la gama PREMIUM.
