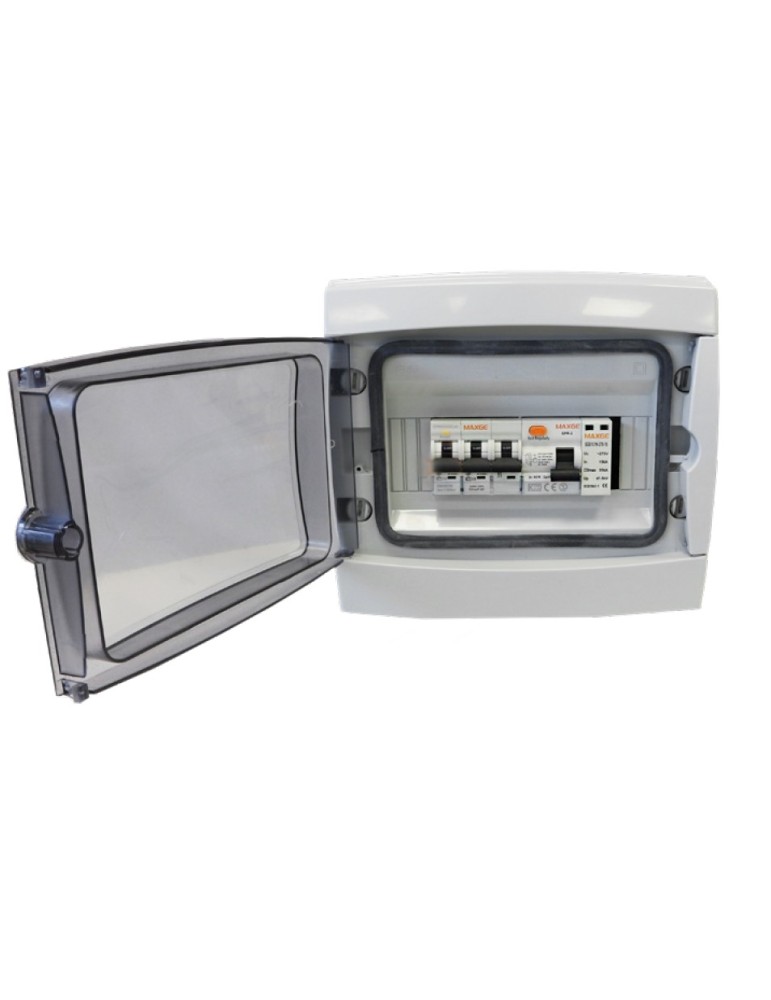

Maxge protector estación de recarga VE PREMIUM 4P 40A con reconexión inteligente PECVETPR4C40

El Maxge PECVETPR4C40 es un cuadro de protección de la serie PREMIUM para estaciones de recarga de vehículo eléctrico. Su configuración 3P+N, 4 polos y 40 A está orientada a instalaciones trifásicas que necesitan protección eléctrica completa y una mayor continuidad de servicio gracias a su sistema de reconexión inteligente.

El conjunto reúne en una única envolvente las principales protecciones de la línea de recarga, facilitando la selección del material y reduciendo el tiempo de montaje del instalador.

Protección PREMIUM con reconexión inteligente

La gama PREMIUM de Maxge incorpora un sistema de reconexión automática destinado a mejorar la continuidad del servicio del punto de recarga. Cuando se produce una anomalía eléctrica, el equipo desconecta la alimentación y supervisa posteriormente el estado de la red.

Cuando las condiciones vuelven a ser adecuadas, el sistema puede restablecer automáticamente el suministro, evitando que el cargador permanezca fuera de servicio hasta que una persona realice un rearme manual.

Protección trifásica de 4 polos y 40 A

La referencia PECVETPR4C40 está diseñada para instalaciones trifásicas con neutro. Su configuración de 4 polos permite actuar sobre las tres fases y el neutro de la línea de alimentación del cargador.

El calibre de 40 A debe seleccionarse únicamente cuando el proyecto eléctrico, la sección del cableado y el propio punto de recarga hayan sido dimensionados para esta intensidad.

En una red trifásica de 400 V, una intensidad de 40 A corresponde teóricamente a una potencia aproximada de 27,7 kW. La potencia real dependerá del cargador, de la instalación y de la potencia disponible.

Protecciones integradas

• Protección magnetotérmica: frente a sobrecargas y cortocircuitos.
• Curva de disparo: C.
• Poder de corte: 10 kA.
• Protección diferencial: clase A.
• Sensibilidad diferencial: 30 mA.
• Protección contra sobretensiones permanentes.
• Protección contra sobretensiones transitorias: Tipo 2.
• Reconexión inteligente automática.

Datos rápidos

• Marca: Maxge.
• Referencia: PECVETPR4C40.
• Serie: PREMIUM.
• Configuración: 3P+N / 4 polos.
• Tipo de red: trifásica con neutro.
• Intensidad nominal: 40 A.
• Curva magnetotérmica: C.
• Poder de corte: 10 kA.
• Diferencial: clase A.
• Sensibilidad diferencial: 30 mA.
• Sobretensiones: permanentes y transitorias Tipo 2.
• Reconexión inteligente: sí.
• Grado de protección: IP65.
• Resistencia mecánica: IK08.
• Aplicación: protección de estaciones de recarga de vehículo eléctrico.
• Reglamentación de la gama: ITC-BT-52.

¿Cómo funciona la reconexión inteligente?

Cuando el sistema detecta una condición anómala en la instalación, desconecta la alimentación del punto de recarga para proteger la línea y los equipos conectados.

Después de la desconexión, el equipo comprueba el estado de la red y puede volver a alimentar el circuito cuando las condiciones eléctricas se han normalizado.

Esta función resulta especialmente útil en instalaciones sin supervisión permanente, donde una desconexión prolongada podría impedir que el vehículo complete su carga.

Diferencias entre las series GOLD y PREMIUM

Las series GOLD y PREMIUM están destinadas a proteger estaciones de recarga de vehículo eléctrico. La diferencia principal es que la serie PREMIUM incorpora reconexión inteligente automática.

La gama GOLD requiere actuación manual tras determinadas desconexiones, mientras que la PREMIUM está pensada para mejorar la continuidad del servicio y reducir desplazamientos para realizar un rearme.

¿Cuándo elegir el PECVETPR4C40?

Este modelo está indicado cuando la instalación necesita:

• Alimentación trifásica con neutro.
• Configuración de protección de cuatro polos.
• Intensidad nominal de 40 A.
• Protección diferencial clase A.
• Protección frente a sobretensiones permanentes y transitorias.
• Reconexión automática para mejorar la continuidad del servicio.

Antes de realizar el pedido deben comprobarse la potencia del cargador, la intensidad máxima de carga, la sección y longitud de los conductores, la caída de tensión y las indicaciones del fabricante del equipo de recarga.

Ventajas del Maxge PECVETPR4C40

• Cuadro de protección premontado para movilidad eléctrica.
• Configuración trifásica 3P+N de 40 A.
• Reconexión inteligente automática.
• Diferencial clase A de 30 mA incluido.
• Magnetotérmico curva C con poder de corte de 10 kA.
• Protección frente a sobretensiones permanentes y transitorias Tipo 2.
• Envolvente resistente IP65 e IK08.
• Reduce el tiempo de selección y montaje del cuadro.
• Adecuado para instalaciones donde se busca una mayor continuidad de servicio.

Aplicaciones habituales

• Puntos de recarga trifásicos.
• Garajes comunitarios.
• Comunidades de propietarios.
• Aparcamientos de empresas.
• Instalaciones comerciales y terciarias.
• Puntos de recarga sin supervisión permanente.
• Infraestructuras trifásicas calculadas para 40 A.

Antes de realizar el pedido

Comprueba que la instalación dispone de red trifásica con neutro y que necesita una protección de 4P y 40 A. Esta referencia no es adecuada para instalaciones monofásicas.

No debe elegirse un calibre superior únicamente para disponer de mayor margen. La intensidad de la protección debe coordinarse con el cableado, el cargador y el resto de elementos del proyecto eléctrico.

Completa tu instalación de recarga

El PECVETPR4C40 puede combinarse con cargadores trifásicos Maxge, cables de recarga Tipo 2, pedestales, soportes y otros accesorios de movilidad eléctrica, siempre que todos los componentes sean compatibles con la instalación.

Asesoramiento profesional

En Suministros Eléctricos Sueca podemos ayudarte a comprobar si el PECVETPR4C40 es adecuado para tu proyecto. Indícanos la potencia y el modelo del cargador, el tipo de suministro y las características principales de la línea para orientarte entre las distintas protecciones Maxge.

Preguntas frecuentes

¿El PECVETPR4C40 es monofásico o trifásico?

Es un conjunto trifásico de cuatro polos, preparado para actuar sobre las tres fases y el neutro.

¿Qué intensidad nominal tiene?

La referencia PECVETPR4C40 tiene una intensidad nominal de 40 A.

¿Qué diferencia tiene respecto al modelo PREMIUM de 32 A?

La diferencia principal es el calibre. El modelo de 40 A debe utilizarse únicamente en instalaciones calculadas para esa intensidad.

¿Incluye protección diferencial?

Sí. Incorpora protección diferencial clase A con sensibilidad de 30 mA.

¿Incluye protección contra sobretensiones?

Sí. Integra protección frente a sobretensiones permanentes y protección contra sobretensiones transitorias Tipo 2.

¿Qué aporta la reconexión inteligente?

Permite que el sistema vuelva a alimentar el punto de recarga cuando desaparece la anomalía y las condiciones eléctricas vuelven a ser adecuadas.

¿Puede utilizarse en una instalación monofásica?

No. Para instalaciones monofásicas deben seleccionarse las versiones PREMIUM de 2 polos.

¿Es adecuado para cualquier cargador trifásico?

No necesariamente. Deben comprobarse la intensidad máxima, la potencia del cargador, la sección de la línea y las protecciones internas del propio equipo.
