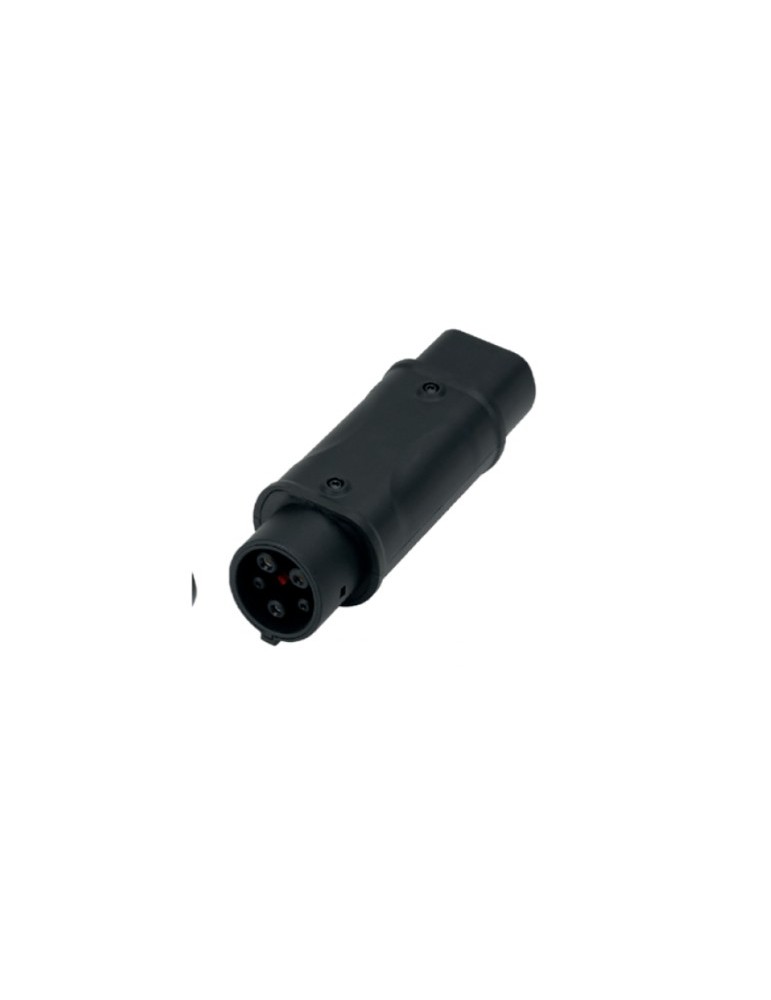

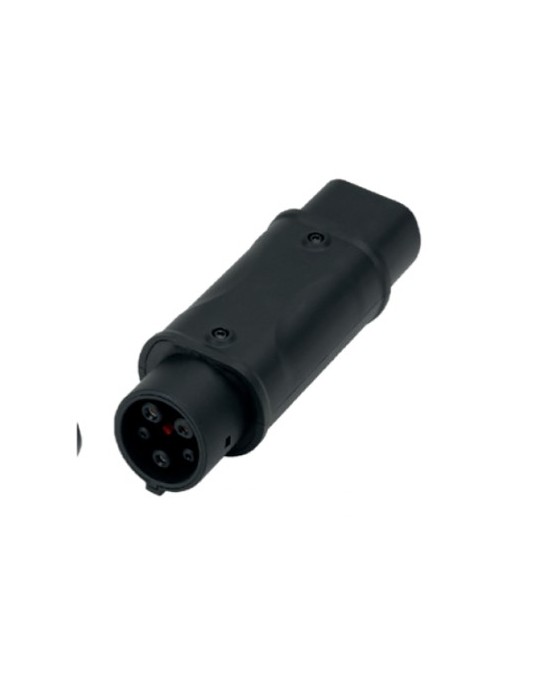

Maxge adaptador de cargador Tipo 1 a vehículo Tipo 2 REVEADP001

El Maxge REVEADP001 es un adaptador para recarga de vehículo eléctrico que permite conectar una manguera o estación de carga con conector Tipo 1 SAE J1772 a un vehículo equipado con una entrada Tipo 2 IEC 62196.

Está pensado para situaciones en las que se dispone de un cargador, manguera fija o infraestructura de recarga Tipo 1, pero el vehículo que se desea cargar utiliza el conector Tipo 2 habitual en el mercado europeo.

¿Para qué sirve el adaptador REVEADP001?

Este accesorio resuelve una incompatibilidad física entre dos tipos de conexión utilizados en la recarga de vehículos eléctricos.

Por un lado, recibe el conector de una manguera Tipo 1 SAE J1772. Por el otro, se conecta a la toma Tipo 2 IEC 62196 del vehículo.

De esta forma, puede seguir utilizándose una infraestructura de recarga Tipo 1 con un vehículo que haya sido sustituido por otro modelo con entrada Tipo 2, siempre que las características eléctricas del cargador y del vehículo sean compatibles.

Sentido correcto de la adaptación

Antes de realizar el pedido es fundamental comprobar el sentido de conversión:

• Lado del cargador o manguera: Tipo 1 SAE J1772.
• Lado del vehículo: Tipo 2 IEC 62196.

Por tanto, esta referencia es adecuada cuando se dispone de una manguera Tipo 1 y se necesita cargar un vehículo con entrada Tipo 2.

Si la instalación tiene una manguera Tipo 2 y el vehículo dispone de entrada Tipo 1, debe utilizarse el adaptador correspondiente al sentido contrario, no la referencia REVEADP001.

Diferencias entre el conector Tipo 1 y el Tipo 2

Conector Tipo 1 SAE J1772

El conector Tipo 1, también conocido como SAE J1772, se ha utilizado principalmente en vehículos procedentes de mercados asiáticos y norteamericanos. Está asociado habitualmente a sistemas de carga en corriente alterna monofásica.

Conector Tipo 2 IEC 62196

El conector Tipo 2 es el sistema más extendido actualmente en vehículos eléctricos comercializados en Europa. Puede utilizarse en diferentes configuraciones de carga en corriente alterna, según el vehículo y la instalación.

El adaptador no aumenta la potencia ni modifica las prestaciones eléctricas del cargador. Su función es adaptar físicamente la conexión entre ambos sistemas.

Datos rápidos

• Marca: Maxge.
• Referencia: REVEADP001.
• Tipo de producto: adaptador para recarga de vehículo eléctrico.
• Entrada desde la manguera: conector Tipo 1 SAE J1772.
• Conexión al vehículo: Tipo 2 IEC 62196.
• Aplicación: utilización de cargadores Tipo 1 con vehículos Tipo 2.
• Uso: recarga en corriente alterna con equipos compatibles.
• Cable incorporado: no.
• Conversión de potencia: no.
• Conversión de corriente alterna a continua: no.

El adaptador no convierte la potencia del cargador

El REVEADP001 realiza una adaptación física y de conexión entre el cargador y el vehículo. No transforma la tensión, no aumenta la intensidad y no convierte un cargador monofásico en trifásico.

La potencia efectiva de recarga seguirá estando limitada por el elemento de menor capacidad del conjunto:

• La estación o cargador utilizado.
• La instalación eléctrica.
• El propio adaptador.
• El cargador interno del vehículo.

Antes de utilizarlo debe comprobarse que todos los elementos son compatibles con la tensión, la intensidad y el modo de carga previsto.

¿Cuándo elegir el Maxge REVEADP001?

Este adaptador puede resultar útil en los siguientes casos:

• Has cambiado de vehículo y el nuevo modelo incorpora entrada Tipo 2.
• Dispones de una estación de recarga con manguera fija Tipo 1.
• Necesitas utilizar temporalmente un cargador Tipo 1 con un vehículo Tipo 2.
• Quieres conservar una infraestructura de recarga existente que continúa siendo eléctricamente compatible.
• Necesitas llevar una solución de adaptación para determinados puntos de carga privados.

Ventajas del adaptador Maxge REVEADP001

• Permite reutilizar determinadas infraestructuras de carga Tipo 1.
• Evita cambiar una manguera fija únicamente por incompatibilidad del conector.
• Conexión directa entre Tipo 1 y vehículo Tipo 2.
• Formato fácil de guardar y transportar.
• Útil tras cambiar a un vehículo con un sistema de conexión diferente.
• Identificación clara mediante la referencia REVEADP001.

Comprobaciones antes de comprar

Antes de realizar el pedido, revisa visualmente y en la documentación de los equipos los siguientes puntos:

• Que la manguera del cargador termine realmente en un conector Tipo 1 SAE J1772.
• Que el vehículo tenga una entrada Tipo 2 IEC 62196 para carga en corriente alterna.
• Que la tensión y la intensidad del cargador sean compatibles con el vehículo y con el adaptador.
• Que la estación no utilice sistemas de identificación o bloqueo incompatibles con el uso de adaptadores.
• Que el fabricante del vehículo y del equipo de recarga permitan este tipo de conexión.

No debe elegirse únicamente por el aspecto exterior del conector. Conviene confirmar siempre el estándar de cada extremo.

Uso seguro del adaptador

Conecta primero el adaptador siguiendo las instrucciones del cargador y del vehículo. Los conectores deben quedar completamente insertados y bloqueados antes de iniciar la recarga.

No utilices el producto si observas holguras, suciedad, humedad, deformaciones, contactos deteriorados o signos de sobrecalentamiento. Tampoco deben emplearse alargadores o adaptaciones adicionales no diseñadas específicamente para recarga de vehículo eléctrico.

Durante las primeras cargas conviene comprobar que los conectores no presentan un calentamiento anormal. La desconexión debe realizarse una vez detenido correctamente el proceso de carga.

Aplicaciones habituales

• Garajes particulares con cargador Tipo 1.
• Vehículos eléctricos con entrada Tipo 2.
• Vehículos híbridos enchufables compatibles.
• Estaciones privadas con manguera fija SAE J1772.
• Cambio de vehículo sin sustitución inmediata del cargador.
• Equipos de recarga domésticos o profesionales compatibles.

Completa tu equipo de recarga

Consulta también los cables de carga, soportes, fundas protectoras, estaciones inteligentes y protecciones Maxge específicas para vehículo eléctrico disponibles en nuestra sección de movilidad eléctrica.

Si necesitas realizar la conversión contraria —desde una manguera Tipo 2 hacia un vehículo con entrada Tipo 1— debes seleccionar el adaptador específico para ese sentido de conexión.

Asesoramiento profesional

En Suministros Eléctricos Sueca podemos ayudarte a comprobar si el REVEADP001 es el adaptador adecuado. Envíanos una fotografía del conector de la manguera y de la entrada del vehículo, junto con el modelo del cargador y del coche, para evitar seleccionar el sentido de adaptación incorrecto.

Preguntas frecuentes

¿Qué conexión tiene la manguera que se conecta al adaptador?

La manguera o cargador debe disponer de un conector Tipo 1 conforme al estándar SAE J1772.

¿A qué tipo de vehículo se conecta?

Se conecta a un vehículo eléctrico o híbrido enchufable con entrada Tipo 2 conforme a IEC 62196.

¿Sirve para conectar una manguera Tipo 2 a un coche Tipo 1?

No. Ese es el sentido contrario de adaptación y necesita otra referencia específica.

¿El adaptador aumenta la potencia de carga?

No. La potencia continuará limitada por el cargador, el vehículo, la instalación y las características admitidas por todos los elementos conectados.

¿Convierte una instalación monofásica en trifásica?

No. Es un adaptador de conexión y no transforma el tipo de red ni la alimentación eléctrica.

¿Puedo utilizarlo en cualquier estación Tipo 1?

Debe verificarse la compatibilidad eléctrica y mecánica del cargador, del vehículo y del propio adaptador. También deben respetarse las indicaciones de los fabricantes.

¿Cómo sé si mi coche tiene entrada Tipo 2?

Comprueba el manual del vehículo o la identificación situada junto a la toma de carga. También puedes enviarnos una fotografía para ayudarte a identificarla.
