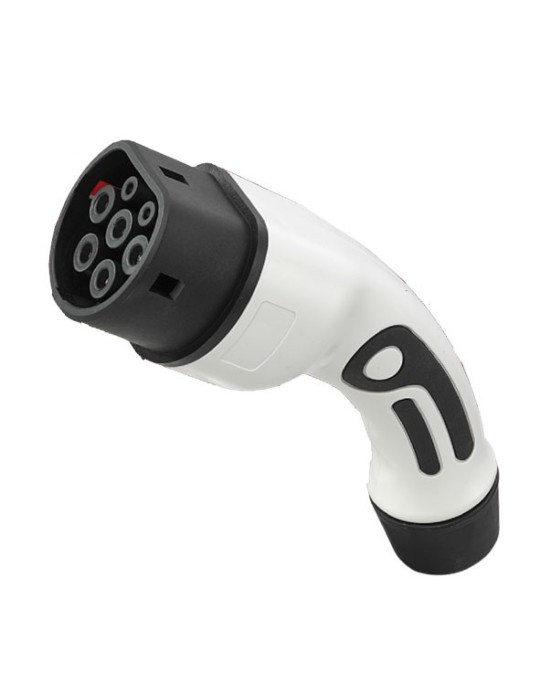

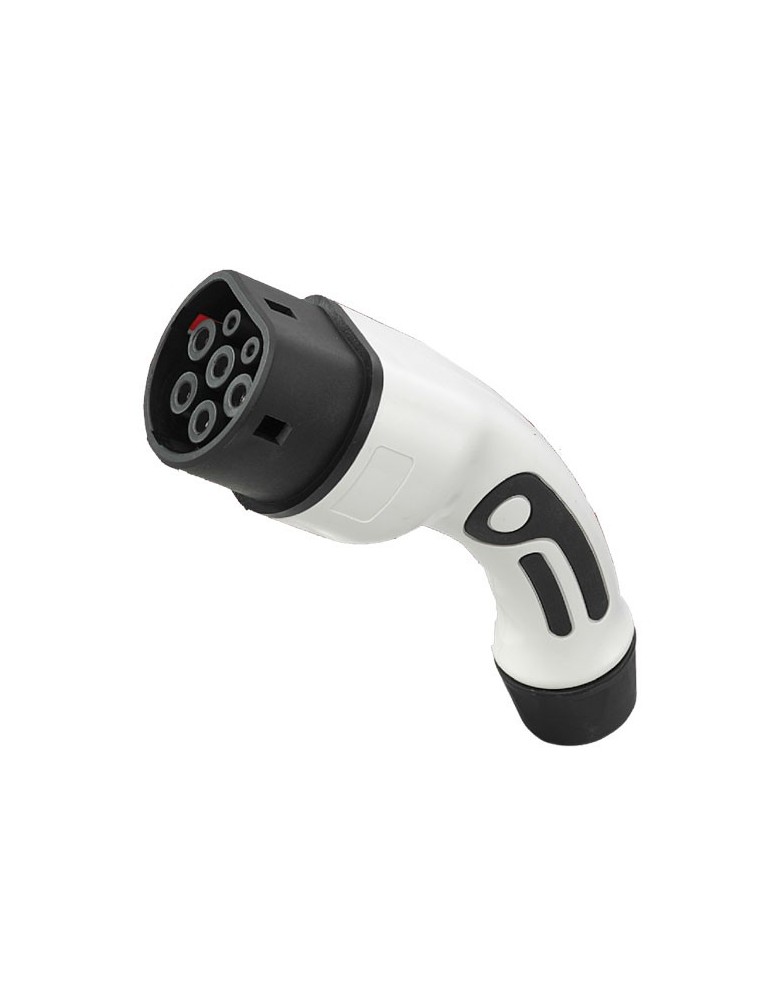

Maxge conector de carga Tipo 2 monofásico 32A IP44 VTB-FP132-TC2

El Maxge VTB-FP132-TC2 es un conector o boquerel de carga de estándar europeo Tipo 2, diseñado para mangueras de recarga monofásicas de vehículo eléctrico con una intensidad nominal de 32 A.

Esta referencia está orientada al montaje, sustitución o reparación de cables de carga compatibles. No se trata de un cargador completo ni de una manguera terminada: es el conector que se instala en el extremo destinado al vehículo.

Conector Tipo 2 para vehículo eléctrico

El Tipo 2 es el sistema de conexión utilizado habitualmente para la recarga en corriente alterna de vehículos eléctricos e híbridos enchufables comercializados en Europa.

El VTB-FP132-TC2 se conecta a la entrada Tipo 2 del vehículo y debe montarse sobre una manguera compatible, correctamente dimensionada y cableada por personal cualificado.

Boquerel monofásico de 32 A

Esta versión está preparada para una configuración monofásica de 32 A. En una red de aproximadamente 230 V, esta intensidad puede corresponder teóricamente a una potencia de hasta unos 7,4 kW, siempre que el cargador, el vehículo, el cableado y la instalación admitan ese nivel de carga.

El conector no aumenta la potencia disponible. La carga real quedará limitada por el elemento de menor capacidad entre:

• La instalación eléctrica.
• La estación de recarga.
• La manguera montada.
• El propio conector.
• El cargador interno del vehículo.

¿Es un cargador completo?

No. El Maxge VTB-FP132-TC2 es únicamente el conector de carga destinado al extremo del vehículo.

Para formar una manguera funcional se necesitan además el cableado apropiado, el conector o terminación del lado de la estación y un montaje correcto de los conductores de potencia, tierra y comunicación.

No debe conectarse directamente a la red eléctrica ni utilizarse sin estar correctamente integrado en un sistema de recarga compatible.

Datos rápidos

• Marca: Maxge.
• Referencia: VTB-FP132-TC2.
• Tipo de producto: conector o boquerel para recarga de vehículo eléctrico.
• Estándar de conexión: Tipo 2 europeo.
• Tipo de red: monofásica.
• Intensidad nominal: 32 A.
• Grado de protección: IP44.
• Aplicación: montaje o sustitución en mangueras de recarga compatibles.
• Extremo de conexión: lado del vehículo.
• Cable incluido: no.
• Estación de recarga incluida: no.
• EAN: 8445275116728.

Grado de protección IP44

El grado de protección IP44 ofrece protección frente a la entrada de objetos sólidos de tamaño superior a 1 mm y frente a salpicaduras de agua desde distintas direcciones.

Esta clasificación no significa que el conector pueda sumergirse ni dejarse expuesto permanentemente a condiciones extremas. Cuando no se utilice, debe mantenerse protegido, limpio y correctamente colocado en un soporte o alojamiento adecuado.

¿Cuándo elegir el Maxge VTB-FP132-TC2?

Esta referencia puede ser adecuada cuando se necesita:

• Fabricar una manguera monofásica Tipo 2 de 32 A.
• Sustituir un conector Tipo 2 deteriorado.
• Reparar un cable de carga compatible.
• Completar un equipo de recarga diseñado para conexión Tipo 2.
• Disponer de un boquerel para el lado del vehículo.

Antes de comprarlo, conviene comprobar que el sistema de carga es monofásico, que la intensidad máxima es de 32 A y que el vehículo utiliza una entrada Tipo 2.

Montaje profesional recomendado

El montaje de un conector para vehículo eléctrico requiere identificar correctamente los conductores de potencia, protección y control, realizar las conexiones con el par adecuado y garantizar el aislamiento y la estanqueidad del conjunto.

Una conexión deficiente puede provocar calentamientos, pérdida de comunicación con el vehículo, fallos de carga o daños en los contactos. Por ello, la instalación o reparación debe ser realizada por un profesional con experiencia en sistemas de recarga.

Ventajas del Maxge VTB-FP132-TC2

• Conector Tipo 2 para el mercado europeo.
• Preparado para sistemas monofásicos de hasta 32 A.
• Permite reparar una manguera sin sustituir necesariamente todo el conjunto.
• Puede utilizarse en la fabricación de cables compatibles.
• Formato manual pensado para conectar y desconectar el vehículo.
• Protección IP44.
• Referencia claramente identificada para evitar errores de selección.

Aplicaciones habituales

• Mangueras de carga para viviendas.
• Puntos de recarga monofásicos.
• Garajes privados.
• Comunidades de propietarios.
• Aparcamientos de empresas.
• Reparación de cables de vehículo eléctrico.
• Fabricación de conjuntos de recarga compatibles.

Uso y conservación

Antes de conectar el boquerel al vehículo, revisa que los contactos estén limpios, secos y sin deformaciones, suciedad o signos de sobrecalentamiento.

• No utilices el conector si presenta grietas o contactos dañados.
• No tires del cable para desconectarlo.
• No lo dejes apoyado en el suelo cuando no esté en uso.
• Evita golpes, aplastamientos y dobleces junto a la entrada del cable.
• Detén correctamente la carga antes de retirarlo del vehículo.
• Utiliza un soporte protector cuando quede instalado de forma fija.

Antes de realizar el pedido

Comprueba que necesitas exactamente un conector Tipo 2, monofásico, de 32 A e IP44.

Esta referencia no debe confundirse con:

• La versión trifásica de 32 A.
• Una base Tipo 2 instalada en una estación.
• Una manguera Tipo 2 completa.
• Un adaptador entre Tipo 1 y Tipo 2.
• Un cargador portátil o una estación de recarga.

Completa tu sistema de recarga

Para montar una solución completa pueden ser necesarios una manguera compatible, el conector del lado de la estación, protecciones específicas para vehículo eléctrico y accesorios para almacenar correctamente el cable.

En nuestra sección de movilidad eléctrica encontrarás también cables de carga Maxge, adaptadores, soportes y estaciones de recarga.

Asesoramiento profesional

En Suministros Eléctricos Sueca podemos ayudarte a comprobar si el VTB-FP132-TC2 es adecuado para la reparación o montaje que necesitas. Envíanos fotografías del conector existente, del cable y de la toma del vehículo, junto con los datos de intensidad y alimentación.

Preguntas frecuentes

¿El VTB-FP132-TC2 es una manguera completa?

No. Es únicamente el conector o boquerel Tipo 2 que se conecta al vehículo. El cable y el resto de componentes no están incluidos.

¿Es monofásico o trifásico?

Esta referencia corresponde a la versión monofásica de 32 A.

¿Qué intensidad admite?

Está identificado para una intensidad nominal de 32 A.

¿Qué potencia puede alcanzar?

En una instalación monofásica de 230 V y 32 A, la potencia teórica máxima es de aproximadamente 7,4 kW. La carga real dependerá de todo el sistema.

¿Se conecta al vehículo o al cargador?

Es el boquerel destinado a conectarse a la entrada Tipo 2 del vehículo.

¿Puede utilizarse para sustituir un conector roto?

Sí, siempre que la manguera, el esquema de conexiones y las características eléctricas sean compatibles y el montaje sea realizado correctamente.

¿Tiene protección frente al agua?

Dispone de grado de protección IP44. Debe respetarse este nivel de protección y evitar la inmersión o exposición inadecuada.

¿Puedo montarlo yo mismo?

Se recomienda que el montaje sea realizado por un profesional cualificado, ya que una conexión incorrecta puede generar fallos de carga, calentamientos o riesgos eléctricos.
