MAXGE peine conexión DPN 2P 63A tipo pin 1 m
Escribe tu reseña

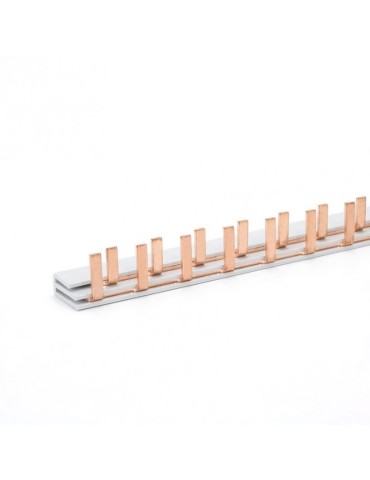

Peine de conexión MAXGE para magnetotérmicos DPN, configuración bipolar, intensidad nominal de 63 A, conexión tipo pin y longitud de 1 metro. Diseñado para distribuir fase y neutro entre automáticos 1P+N estrechos compatibles de forma rápida y ordenada en cuadros eléctricos.
SABB10
30,27 €
Impuestos incluidos
Distribución para magnetotérmicos DPN
MAXGE - Peine de conexión DPN 2P 63A tipo pin de 1 metro
Peine de conexión MAXGE específico para dispositivos DPN compatibles, con configuración bipolar, intensidad nominal de 63 A, conexión tipo pin y longitud de 1 metro. Permite distribuir fase y neutro entre magnetotérmicos 1P+N estrechos reduciendo el número de puentes realizados con cable dentro del cuadro eléctrico.
|
63 A Intensidad nominal |
DPN Para automáticos estrechos 1P+N |
|
1 metro Longitud total |
Tipo pin Sistema de conexión |
¿Para qué sirve?
El peine MAXGE DPN permite repartir conjuntamente fase y neutro entre varios magnetotérmicos DPN compatibles instalados consecutivamente en un cuadro eléctrico. Su principal ventaja es sustituir numerosos puentes individuales de cable por una distribución común más limpia y rápida de realizar.
|
Especialmente indicado para Magnetotérmicos DPN o 1P+N estrechos compatibles, donde fase y neutro se distribuyen mediante un peine bipolar específico tipo pin. |
|
No es igual que un peine bipolar convencional Los automáticos DPN tienen una disposición específica en formato estrecho. Por eso debe utilizarse un peine diseñado para este tipo de aparato y comprobar siempre la compatibilidad de los pines. |
Diseñado para magnetotérmicos DPN
Este peine está pensado para dispositivos DPN o 1P+N de formato estrecho. En este tipo de magnetotérmico, fase y neutro se concentran en un único módulo o formato compacto, por lo que el peine debe disponer de una distribución de pines adaptada específicamente a esta configuración.
Ideal para los MAXGE EPDPN compatibles
Resulta especialmente útil en cuadros realizados con magnetotérmicos estrechos MAXGE EPDPN 1P+N, permitiendo alimentar varios dispositivos consecutivos mediante un único peine compatible en lugar de realizar puentes independientes.
Distribución bipolar de fase y neutro
Su configuración bipolar permite realizar la distribución de fase y neutro a lo largo de los dispositivos DPN conectados, manteniendo una disposición regular y ordenada dentro del cuadro eléctrico.
Intensidad nominal de 63 A
El peine está preparado para una intensidad nominal de hasta 63 A. La intensidad real de utilización debe estar siempre condicionada por el diseño completo de la instalación, la protección general y las características de los dispositivos conectados.
Conexión tipo pin
Utiliza un sistema de conexión tipo pin. Los terminales del peine se introducen directamente en los bornes compatibles de los magnetotérmicos, permitiendo realizar conexiones repetitivas de forma rápida y uniforme.
1 metro de longitud
El peine se suministra con una longitud de 100 cm / 1 metro, lo que permite adaptarlo a cuadros de diferentes tamaños y utilizar únicamente la longitud necesaria para cada montaje.
Menos cableado y un cuadro más limpio
Una de las principales ventajas del peine DPN es reducir notablemente el número de cables de puente necesarios entre magnetotérmicos. Esto facilita el montaje, mejora la organización interior del cuadro y simplifica visualmente la distribución de alimentación.
Especialmente útil cuando falta espacio
Los magnetotérmicos DPN permiten proteger fase y neutro ocupando menos espacio que determinadas soluciones modulares convencionales. Utilizar un peine diseñado para ellos ayuda a aprovechar esa ventaja y evita llenar el cuadro con numerosos puentes de cable.
No incorpora protección eléctrica
El peine es únicamente un elemento de distribución eléctrica. No protege frente a sobrecargas, cortocircuitos o fugas de corriente. Estas funciones corresponden a los magnetotérmicos, diferenciales y demás dispositivos de protección instalados en el cuadro.
Aplicaciones habituales
- Cuadros eléctricos de vivienda.
- Cuadros de distribución modulares.
- Instalaciones con magnetotérmicos DPN.
- Magnetotérmicos MAXGE EPDPN compatibles.
- Automáticos estrechos 1P+N.
- Instalaciones donde se quiere ahorrar espacio en el cuadro.
- Distribución común de fase y neutro.
- Cuadros donde se quiere reducir el número de puentes de cable.
Importante: antes de cortar e instalar el peine, comprueba que la disposición de los pines coincide exactamente con los bornes de los magnetotérmicos DPN que vas a utilizar. No todos los automáticos 1P+N utilizan necesariamente el mismo sistema de peine.
Datos técnicos
| Marca | MAXGE |
| Producto | Peine de conexión DPN |
| Configuración | Bipolar / 2P |
| Aplicación | Magnetotérmicos DPN / 1P+N compatibles |
| Intensidad nominal | 63 A |
| Tipo de conexión | Pin |
| Longitud | 100 cm / 1 metro |
| Distribución | Fase + neutro |
| Montaje | En bornes compatibles de aparamenta modular DPN |
| EAN | 8445275014093 |
Peine bipolar convencional o peine DPN
| Característica | Peine 2P convencional | Peine MAXGE DPN |
| Uso | Aparamenta bipolar compatible | Automáticos DPN estrechos |
| Fase + neutro | Según dispositivo | Sí |
| 1P+N de 1 módulo | No necesariamente | Diseñado para DPN compatible |
| Tipo de conexión | Depende del modelo | Pin |
Antes de comprar: si utilizas magnetotérmicos estrechos MAXGE EPDPN 1P+N, este es el tipo de peine que debes buscar: distribución bipolar DPN, conexión tipo pin, 63 A y 1 metro de longitud. Comprueba siempre la compatibilidad exacta antes del montaje.
