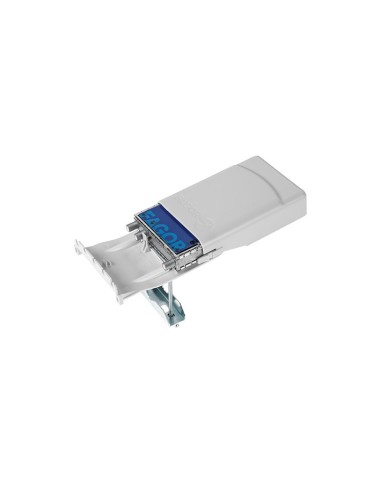

Fagor amplificador de mástil UHF 38dB LTE2 AML 510 36650
Escribe tu reseña
Amplificador de mástil Fagor AML 510 para señal UHF de 470 a 694 MHz, adaptado a LTE2 / banda 700 MHz. Ofrece 38 dB de ganancia, regulación de 15 dB, figura de ruido de 3 dB y nivel máximo de salida de 114 dBµV. Alimentación a 24 V DC. Referencia 36650.
36650
37,53 €
Impuestos incluidos
AMPLIFICACIÓN UHF EN MÁSTIL · LTE2
Fagor AML 510 - Amplificador de mástil UHF 38 dB para banda 470-694 MHz
Amplificador profesional de mástil Fagor para señales de televisión terrestre UHF. Trabaja entre 470 y 694 MHz, ofrece 38 dB de ganancia, regulación de 15 dB y un nivel máximo de salida de 114 dBµV. La serie AML está adaptada al segundo Dividendo Digital y protegida frente a señales LTE de la banda de 700 MHz.
|
38 dB
Ganancia UHF
|
470-694 MHz
Banda UHF LTE2
|
|
114 dBµV
Nivel máximo de salida
|
3 dB
Figura de ruido
|
¿Cuándo elegir este amplificador?
El Fagor AML 510 está pensado para reforzar una señal UHF directamente cerca de la antena, antes de que las pérdidas del cable coaxial y de los elementos de distribución reduzcan todavía más su nivel.
|
Sí encaja si necesitas Amplificar una señal de televisión terrestre UHF entre 470 y 694 MHz cerca de la antena, especialmente cuando existen pérdidas posteriores de cable o distribución. |
|
No es un amplificador interior ni SAT El AML 510 está diseñado para instalación en mástil y trabaja exclusivamente en UHF 470-694 MHz. No amplifica VHF, FM ni la primera FI de satélite. |
Amplificación directamente junto a la antena
Al instalarse en el mástil, el AML 510 amplifica la señal cerca del punto de captación. Esto permite reforzarla antes de las pérdidas introducidas por el cable coaxial, repartidores, derivadores o tomas de la instalación.
38 dB de ganancia UHF
El amplificador proporciona una ganancia máxima de 38 dB en su única entrada UHF, ofreciendo un margen elevado para instalaciones individuales y pequeñas cabeceras donde se necesita recuperar nivel de señal.
Regulación de ganancia de 15 dB
La ganancia puede regularse en un margen de 15 dB. Esto permite adaptar la amplificación al nivel real recibido y evitar trabajar innecesariamente con la máxima ganancia.
Baja figura de ruido: 3 dB
El AML 510 presenta una figura de ruido de 3 dB. Este dato es especialmente relevante en un amplificador de mástil, ya que está pensado para trabajar con señales que pueden llegar con un nivel reducido desde la antena.
Nivel máximo de salida de 114 dBµV
Fagor especifica un nivel máximo de salida de 114 dBµV según DIN 45004B-60, adecuado para sistemas individuales y pequeñas cabeceras con posteriores elementos de distribución.
Preparado para LTE2 y banda 700 MHz
La banda UHF queda limitada a 470-694 MHz, por lo que el equipo está adaptado al segundo Dividendo Digital. Su diseño busca mejorar la inmunidad frente a señales ajenas a la televisión terrestre que utilizan frecuencias superiores.
Una entrada UHF
El AML 510 dispone de una única entrada UHF. Si la instalación necesita combinar FM, BIII/DAB o varias entradas UHF, deben utilizarse modelos multientrada de la misma familia.
Alimentación remota a 24 V DC
El amplificador necesita una alimentación de 24 V DC ±10 %, normalmente suministrada a través del propio cable coaxial mediante una fuente de alimentación compatible. La referencia 36650 corresponde al amplificador; Fagor comercializa también kits AML que incluyen amplificador y fuente.
Consumo de 80 mA
El consumo especificado para la serie es de 80 mA, por lo que la fuente utilizada debe proporcionar la tensión y corriente adecuadas para el equipo y cualquier otro elemento alimentado en la línea.
Paso de corriente conmutable
El AML 510 dispone de paso de corriente DC conmutable en su entrada UHF, con un máximo indicado de 45 mA. Esta función permite alimentar determinados elementos activos instalados aguas arriba cuando la configuración de la instalación lo requiere.
Punto de test de salida
La serie AML incorpora un punto de test de nivel de salida a -30 dB, útil para realizar mediciones con instrumental sin desconectar la línea principal de salida.
Preparado para exterior
Su mecánica está diseñada específicamente para instalación en mástil y admite una temperatura de funcionamiento de -20 a +60 ºC. La envolvente protege la electrónica en su ubicación habitual junto a la antena.
Aplicaciones habituales
- Instalaciones individuales de televisión terrestre.
- Pequeñas cabeceras de TV.
- Antenas UHF con bajo nivel de señal.
- Instalaciones con recorridos largos de cable coaxial.
- Redes con repartidores o derivadores posteriores.
- Instalaciones TDT adaptadas a LTE2.
Importante: un amplificador de mástil no puede recuperar una señal inexistente o de mala calidad. Debe existir una señal UHF válida en la antena y ajustarse correctamente la ganancia para evitar saturación. La referencia 36650 no incluye la fuente de alimentación; comprueba la alimentación de 24 V DC necesaria para la instalación.
Datos técnicos
| Marca | Fagor Electrónica |
| Modelo | AML 510 |
| Referencia | 36650 |
| Tipo | Amplificador de mástil UHF |
| Número de entradas | 1 |
| Banda de entrada | UHF 470-694 MHz |
| Ganancia | 38 dB |
| Regulación de ganancia | 15 dB |
| Nivel máximo de salida | 114 dBµV |
| Figura de ruido | 3 dB |
| Salida de test | -30 dB |
| Alimentación | 24 V DC ±10 % |
| Consumo | 80 mA |
| Paso DC conmutable | Sí, hasta 45 mA |
| Protección LTE2 | Sí, banda UHF hasta 694 MHz |
| Temperatura de funcionamiento | -20 a +60 ºC |
| Peso | 0,355 kg |
AML 510 o kit AML 510 K
| Referencia | Producto | Composición |
| 36650 | AML 510 | Amplificador |
| 36654 | AML 510 K | Kit AML 510 + fuente FA 242 |
Antes de comprar: la referencia 36650 corresponde únicamente al amplificador AML 510. Necesita alimentación de 24 V DC. Si necesitas amplificador y fuente como conjunto, Fagor identifica el kit AML 510 K con la referencia 36654.
