Fagor kit amplificador de mástil UHF 38dB + fuente AML 510 K 36654
Escribe tu reseña

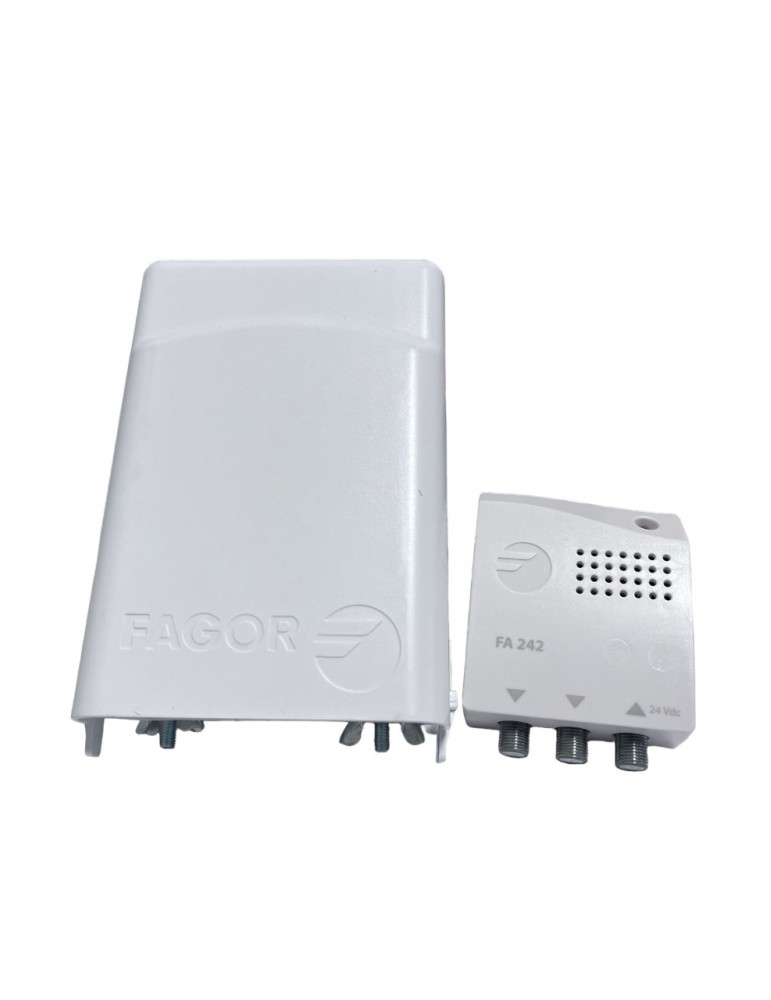

Kit Fagor AML 510 K formado por amplificador de mástil AML 510 + fuente de alimentación FA 242. Amplifica señal UHF de 470 a 694 MHz con 38 dB de ganancia, regulación de 15 dB, figura de ruido de 3 dB y nivel máximo de salida de 114 dBµV. Referencia 36654.
36654
52,31 €
Impuestos incluidos
KIT COMPLETO DE AMPLIFICACIÓN UHF PARA MÁSTIL
Fagor AML 510 K - Kit amplificador de mástil UHF 38 dB + fuente de alimentación
Kit completo Fagor para amplificar señal de televisión terrestre directamente en el mástil. Incluye el amplificador AML 510 y la fuente de alimentación FA 242, evitando tener que adquirir la alimentación por separado. Trabaja en UHF de 470 a 694 MHz, con 38 dB de ganancia y protección adaptada al segundo Dividendo Digital.
|
38 dB
Ganancia UHF
|
470-694 MHz
Banda UHF LTE2
|
|
114 dBµV
Nivel máximo de salida
|
AML 510 + FA 242
Kit completo
|
¿Cuándo elegir este kit?
El Fagor AML 510 K está pensado para instalaciones donde se necesita reforzar una señal UHF cerca de la antena y disponer ya de la fuente de alimentación necesaria para alimentar el amplificador a través del cable coaxial.
|
Sí encaja si necesitas Amplificador de mástil UHF y fuente de alimentación en un mismo conjunto, para instalaciones TDT entre 470 y 694 MHz. |
|
No amplifica VHF ni SAT El AML 510 dispone de una única entrada UHF 470-694 MHz. No trabaja con FM, VHF ni primera frecuencia intermedia de satélite. |
Incluye amplificador AML 510 + fuente FA 242
La principal diferencia respecto a la referencia 36650 es que el AML 510 K 36654 se suministra como kit. Fagor lo compone con el amplificador AML 510 y la fuente de alimentación FA 242, por lo que la alimentación necesaria queda incluida en el conjunto.
Amplificación directamente junto a la antena
El amplificador AML 510 se instala en mástil, cerca de la antena, para reforzar la señal antes de las pérdidas introducidas por largos recorridos de cable, distribuidores, derivadores o tomas de televisión.
38 dB de ganancia UHF
El AML 510 proporciona una ganancia máxima de 38 dB en UHF, adecuada para instalaciones individuales y pequeñas cabeceras donde se necesita recuperar un nivel importante de señal.
Regulación de ganancia de 15 dB
La ganancia puede ajustarse en un margen de 15 dB, permitiendo adaptar el amplificador al nivel real de señal recibido y evitando trabajar siempre a máxima amplificación.
Baja figura de ruido: 3 dB
El amplificador presenta una figura de ruido de 3 dB, un dato especialmente importante en amplificación de mástil porque el objetivo es reforzar señales débiles sin degradar innecesariamente su relación señal/ruido.
Nivel máximo de salida de 114 dBµV
Fagor especifica un nivel máximo de salida de 114 dBµV según DIN 45004B-60, permitiendo alimentar posteriormente distintos elementos de distribución siempre que el diseño de niveles sea correcto.
Adaptado al segundo Dividendo Digital
La banda UHF está limitada a 470-694 MHz, por lo que el equipo está adaptado al segundo Dividendo Digital y a la utilización de la banda de 700 MHz por otros servicios de telecomunicaciones.
Fuente de alimentación incluida
La fuente FA 242 incluida en el kit permite proporcionar al amplificador la alimentación de 24 V DC necesaria a través de la instalación coaxial, evitando tener que seleccionar una fuente compatible por separado.
Consumo del amplificador de 80 mA
El AML 510 trabaja con una tensión de 24 V DC ±10 % y tiene un consumo especificado de 80 mA.
Paso de corriente conmutable
El amplificador dispone de paso de corriente DC conmutable en la entrada UHF, con un máximo de 45 mA, para alimentar determinados elementos activos situados aguas arriba cuando la instalación lo requiera.
Punto de test de salida
Dispone de un punto de test de salida a -30 dB, útil para comprobar niveles con instrumental sin necesidad de desmontar la línea principal.
Temperatura de trabajo de -20 a +60 ºC
El amplificador está diseñado para instalación en mástil y puede trabajar en un rango de temperatura de -20 a +60 ºC.
Aplicaciones habituales
- Instalaciones individuales de TDT.
- Pequeñas instalaciones colectivas.
- Antenas UHF con señal de nivel reducido.
- Instalaciones con recorridos largos de cable coaxial.
- Redes con pérdidas posteriores de distribución.
- Instalaciones adaptadas a LTE2 / banda 700 MHz.
- Montajes donde se necesita amplificador y fuente en un único kit.
Importante: este kit amplifica únicamente UHF 470-694 MHz. Un amplificador no corrige una señal inexistente o con mala calidad de origen. La ganancia debe ajustarse correctamente para evitar saturación.
Datos técnicos
| Marca | Fagor Electrónica |
| Modelo | AML 510 K |
| Referencia | 36654 |
| Composición | Amplificador AML 510 + fuente FA 242 |
| Tipo | Kit amplificador de mástil UHF + fuente |
| Número de entradas | 1 |
| Banda | UHF 470-694 MHz |
| Ganancia | 38 dB |
| Regulación de ganancia | 15 dB |
| Nivel máximo de salida | 114 dBµV |
| Figura de ruido | 3 dB |
| Salida de test | -30 dB |
| Alimentación amplificador | 24 V DC ±10 % |
| Consumo amplificador | 80 mA |
| Paso DC conmutable | Sí, hasta 45 mA |
| Protección LTE2 | Sí, UHF hasta 694 MHz |
| Temperatura de funcionamiento | -20 a +60 ºC |
36650 o 36654: ¿cuál elegir?
| Referencia | Modelo | Incluye |
| 36650 | AML 510 | Solo amplificador |
| 36654 | AML 510 K | Amplificador AML 510 + fuente FA 242 |
Consejo: si partes de cero y no dispones ya de una fuente compatible de 24 V DC, la referencia 36654 AML 510 K es la opción más lógica porque incluye amplificador y fuente en el mismo kit.
