Fagor fuente alimentación amplificador mástil 24V 150mA 2 salidas FA 242 66116
Escribe tu reseña
Fuente de alimentación Fagor FA 242 para amplificadores de mástil, con salida de 24 V DC ±10 % y 150 mA. Dispone de 2 entradas RF, banda de paso de 5 a 862 MHz, impedancia de 75 Ω y protección contra cortocircuitos. Referencia 66116.
66116
14,76 €
Impuestos incluidos
ALIMENTACIÓN PARA AMPLIFICADORES DE MÁSTIL

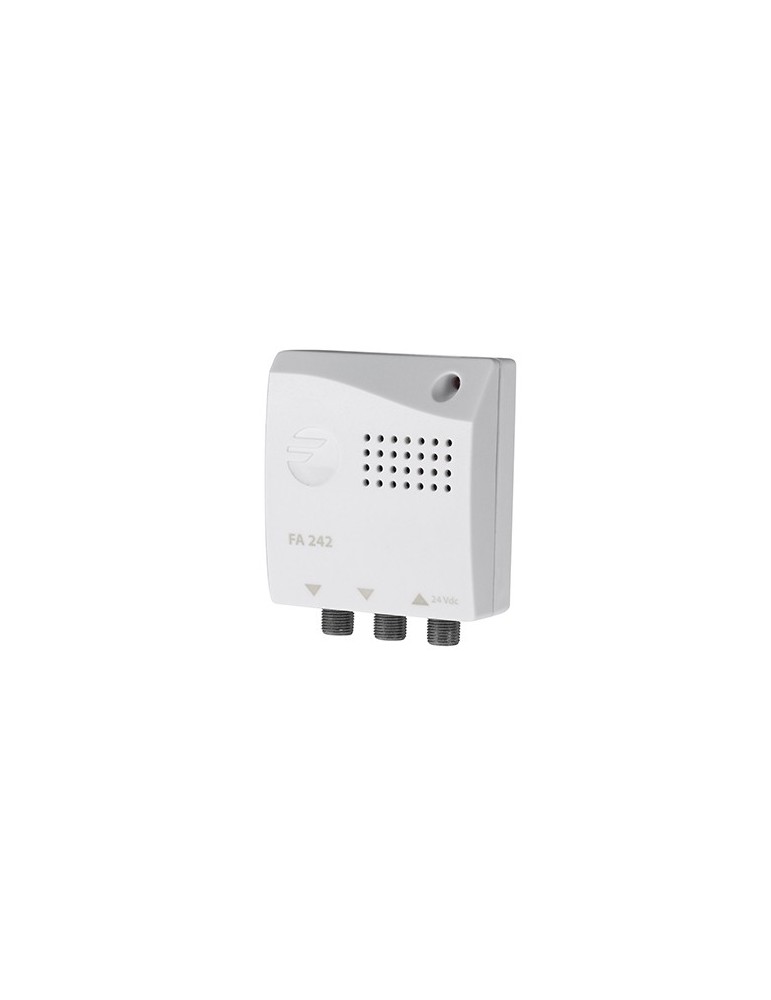

Fagor FA 242 - Fuente de alimentación 24 V DC 150 mA para amplificador de mástil
Fuente de alimentación Fagor diseñada para alimentar amplificadores de mástil a través de la propia red coaxial. Proporciona 24 V DC con una corriente máxima de 150 mA, dispone de dos entradas RF y trabaja en una banda de paso de 5 a 862 MHz.
|
24 V DC
Tensión de salida
|
150 mA
Corriente máxima
|
|
5-862 MHz
Banda de paso RF
|
2 entradas
Distribución RF
|
¿Para qué sirve?
La Fagor FA 242 se instala en el interior de la vivienda o instalación y envía alimentación de 24 V DC por el cable coaxial hacia un amplificador de mástil compatible. Al mismo tiempo permite el paso de la señal de televisión terrestre hacia los equipos de distribución o receptores.
|
Sí encaja si necesitas Alimentar un amplificador de mástil Fagor compatible a 24 V DC y distribuir la señal RF hacia hasta dos líneas. |
|
No es una fuente universal de 24 V Está diseñada específicamente para instalaciones coaxiales de televisión y amplificadores de mástil compatibles. Debes comprobar tensión, consumo y esquema de conexión del equipo que quieres alimentar. |
Salida de 24 V DC ±10 %
Fagor especifica una tensión de salida de 24 V DC ±10 %, adecuada para alimentar sus amplificadores de mástil compatibles.
Hasta 150 mA de corriente
La corriente máxima de salida indicada por el fabricante es de 150 mA. Antes de instalarla debe comprobarse que el consumo total de los equipos alimentados no supere este valor.
Dos entradas RF
La FA 242 dispone de 2 entradas RF, permitiendo trabajar con configuraciones de distribución que requieren dos líneas coaxiales de entrada.
Banda de paso de 5 a 862 MHz
El circuito RF trabaja en una banda de 5 a 862 MHz, cubriendo las frecuencias habituales de televisión terrestre y otros servicios dentro de ese rango.
Atenuación de paso de 4 dB
El paso de la señal a través de la fuente introduce una atenuación especificada de 4 dB, dato que conviene tener en cuenta al calcular los niveles de señal disponibles aguas abajo.
Impedancia de 75 Ω
La impedancia de entrada y salida es de 75 Ω, estándar utilizado en redes coaxiales de televisión.
Protección contra cortocircuitos
Fagor incorpora protección contra cortocircuitos para aumentar la seguridad del equipo y de la instalación ante fallos en la línea de alimentación.
Circuito RF blindado
La fuente incorpora un circuito de RF blindado, diseñado para reducir interferencias externas en el recorrido de la señal.
Clase II con aislamiento reforzado
El fabricante clasifica la FA 242 como fuente Clase II con aislamiento reforzado, aumentando la protección eléctrica del conjunto.
Alimentación de red 195-265 V
La entrada de red admite un rango de 195 a 265 V AC, por lo que está preparada para trabajar con la red doméstica habitual.
Temperatura de funcionamiento de 0 a 50 ºC
Está diseñada para montaje en interior, con una temperatura de funcionamiento especificada de 0 a 50 ºC.
Compatible con el kit AML 510 K
La FA 242 es la fuente utilizada por Fagor en el kit AML 510 K referencia 36654, formado por el amplificador AML 510 y esta fuente de alimentación.
Aplicaciones habituales
- Alimentación de amplificadores de mástil Fagor compatibles.
- Instalaciones de televisión terrestre.
- Viviendas unifamiliares.
- Pequeñas instalaciones colectivas.
- Instalaciones TDT con amplificación en mástil.
- Sustitución de una fuente FA 242 existente.
Importante: antes de sustituir una fuente comprueba que el amplificador trabaja a 24 V DC y que su consumo total no supera los 150 mA disponibles. No debe elegirse únicamente porque el conector coaxial sea físicamente compatible.
Datos técnicos
| Marca | Fagor Electrónica |
| Modelo | FA 242 |
| Referencia | 66116 |
| Tipo | Fuente de alimentación para amplificador de mástil |
| Número de entradas RF | 2 |
| Banda cubierta | 5-862 MHz |
| Atenuación de paso | 4 dB |
| Impedancia entrada/salida | 75 Ω |
| Tensión de salida | 24 V DC ±10 % |
| Corriente máxima de salida | 150 mA |
| Alimentación de red | 195-265 V AC |
| Protección contra cortocircuitos | Sí |
| Circuito RF blindado | Sí |
| Clase eléctrica | Clase II · aislamiento reforzado |
| Temperatura de funcionamiento | 0 a 50 ºC |
| Peso | 0,20 kg |
FA 242 o FA 244
| Modelo | Referencia | Entradas RF | Atenuación |
| FA 242 | 66116 | 2 | 4 dB |
| FA 244 | 66117 | 4 | 7 dB |
Antes de comprar: la Fagor FA 242 referencia 66116 proporciona 24 V DC y hasta 150 mA, dispone de 2 entradas RF y trabaja entre 5 y 862 MHz.
