Fagor derivador TV-SAT 1 salida 7dB 5-2300 MHz DEF 107 85504
Escribe tu reseña
Derivador Fagor DEF 107 de 1 salida derivada para instalaciones de TV terrestre y satélite, con banda de trabajo de 5 a 2300 MHz y atenuación de derivación de 7 dB. Mantiene una línea principal IN-OUT con bajas pérdidas e incorpora paso de corriente en ambos sentidos sobre la línea principal. Referencia 85504.
85504
7,53 €
Impuestos incluidos
DERIVACIÓN DE SEÑAL TV TERRESTRE Y SATÉLITE

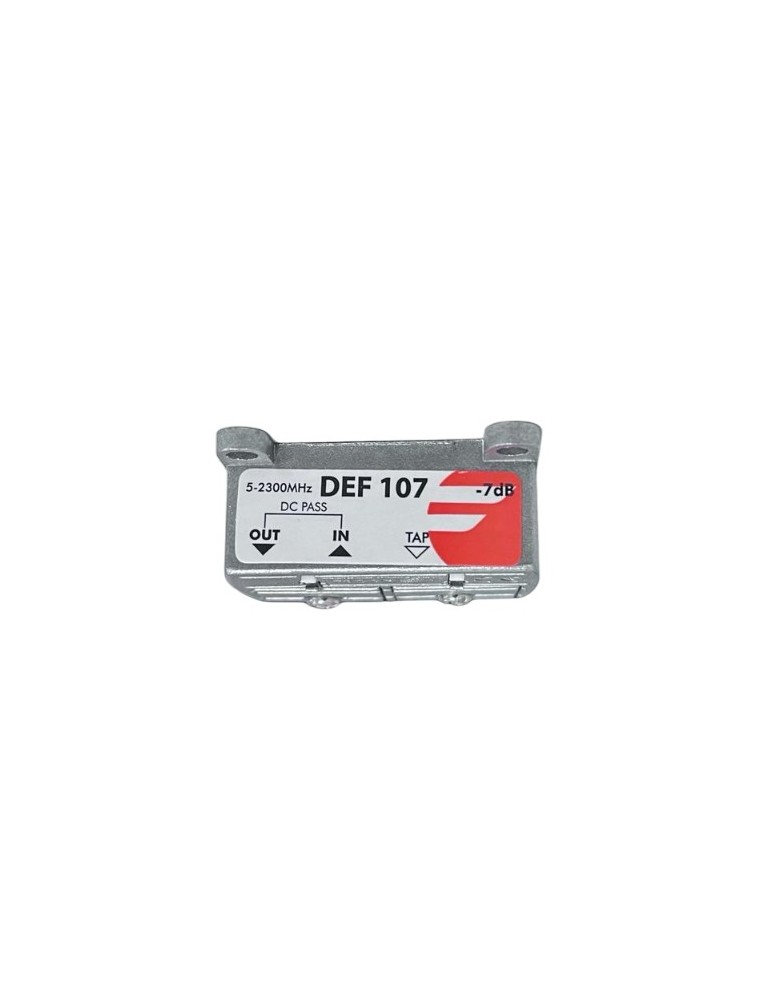

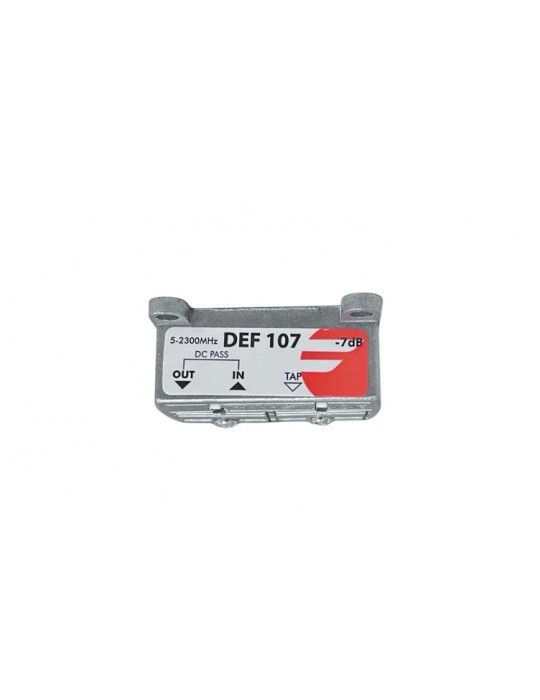

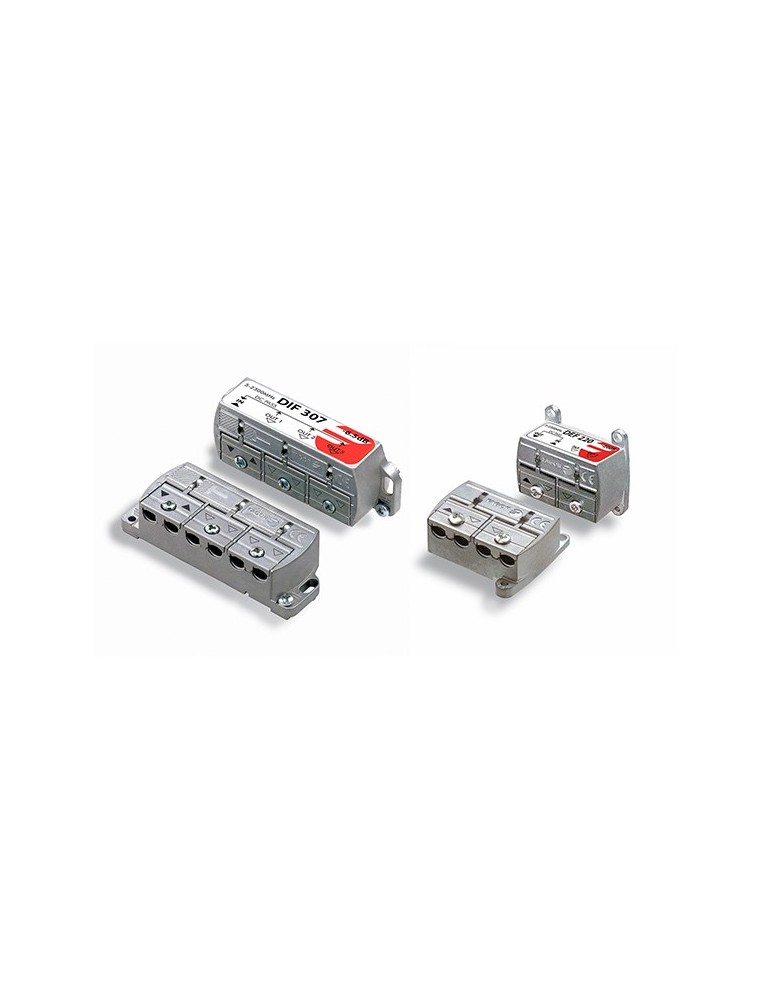

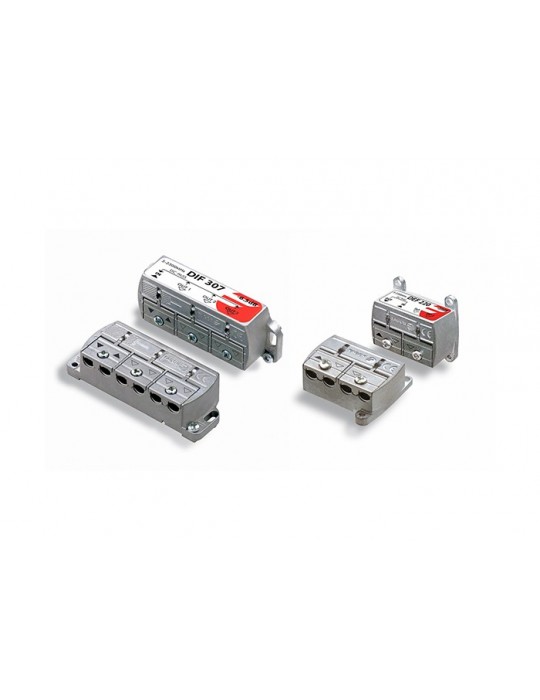

Fagor DEF 107 - Derivador TV-SAT de 1 salida y 7 dB
Derivador blindado Fagor para extraer una parte de la señal de una línea coaxial principal sin interrumpir su continuidad. Dispone de una salida derivada con atenuación de 7 dB, línea principal IN-OUT de bajas pérdidas y banda de trabajo de 5 a 2300 MHz para TV terrestre y primera frecuencia intermedia de satélite.
|
7 dB
Atenuación de derivación
|
5-2300 MHz
TV terrestre + SAT
|
|
1 TAP
Una salida derivada
|
IN → OUT
Línea principal de paso
|
¿Para qué sirve?
El Fagor DEF 107 permite mantener una línea coaxial principal y extraer de ella una señal hacia un usuario o ramal secundario. La salida derivada queda atenuada 7 dB respecto a la entrada, mientras que la señal principal continúa hacia el siguiente elemento con una pérdida mucho menor.
|
Sí encaja si necesitas Extraer una derivación de 7 dB desde una línea principal de TV o SAT y continuar la señal hacia otros elementos de la instalación. |
|
No es un distribuidor 1 a 1 Tiene una línea principal IN-OUT y una salida derivada TAP. La salida principal y la derivada cumplen funciones diferentes y tienen pérdidas distintas. |
Una salida derivada de 7 dB
La referencia DEF 107 incorpora una única salida derivada con una atenuación de 7 dB prácticamente constante en toda la banda de 5 a 2300 MHz.
Línea principal IN-OUT de bajas pérdidas
La señal que continúa por la línea principal sufre una pérdida mucho menor que la derivación. Según la frecuencia, Fagor especifica aproximadamente entre 2,5 y 3,5 dB de atenuación de paso.
TV terrestre y satélite de 5 a 2300 MHz
Su banda de trabajo de 5 a 2300 MHz permite utilizarlo tanto en redes de televisión terrestre como en primera frecuencia intermedia de satélite.
Paso de corriente en la línea principal
A diferencia de los distribuidores DIF anteriores, el DEF 107 permite paso de corriente tanto IN → OUT como OUT → IN por la línea principal, hasta 24 V DC / 0,5 A / 22 kHz.
La salida derivada no deja pasar corriente
La documentación de Fagor indica que no existe paso de corriente entre IN y TAP ni entre TAP e IN. Por tanto, la alimentación o las órdenes de control deben circular únicamente por la línea principal.
Alta separación entre salida principal y derivada
Fagor especifica una atenuación directiva entre OUT y TAP de 25 dB en 47-950 MHz y 20 dB en 950-2150 MHz, ayudando a aislar el ramal derivado respecto a la continuación de línea.
Conexión profesional puente-brida
El DEF 107 pertenece a la serie profesional Fagor DEF/DIF puente-brida. El coaxial se conecta directamente mediante el sistema mecánico del dispositivo, sin necesidad de conectores F roscados.
Construcción blindada
Fagor utiliza una construcción blindada para limitar la entrada de interferencias radioeléctricas y reducir las fugas de señal en instalaciones colectivas o individuales.
¿Por qué usar un derivador y no un distribuidor?
Un distribuidor divide la señal entre varias salidas similares. Un derivador, como el DEF 107, está pensado para mantener una línea principal y extraer de ella una salida con una atenuación determinada. Es la solución habitual cuando la red debe continuar hacia otras plantas o puntos.
Aplicaciones habituales
- Redes colectivas de televisión.
- Instalaciones ICT.
- Distribución vertical por plantas.
- Instalaciones de TV terrestre.
- Primera frecuencia intermedia de satélite.
- Derivación hacia una vivienda o ramal.
- Redes SMATV.
- Instalaciones individuales donde debe mantenerse una línea principal.
Importante: el DEF 107 dispone de una salida derivada de 7 dB y una línea principal de paso. No intercambies OUT y TAP: cada conexión tiene una función y unos niveles de señal diferentes.
Datos técnicos
| Marca | Fagor Electrónica |
| Modelo | DEF 107 |
| Referencia | 85504 |
| Tipo | Derivador TV terrestre / SAT |
| Entrada | 1 |
| Salida principal OUT | 1 |
| Salida derivada TAP | 1 |
| Banda cubierta | 5-2300 MHz |
| Atenuación derivación 5-2300 MHz | 7 dB |
| Paso IN-OUT 5-47 MHz | 3,5 dB |
| Paso IN-OUT 47-550 MHz | 2,5 dB |
| Paso IN-OUT 550-862 MHz | 2,5 dB |
| Paso IN-OUT 950-1550 MHz | 3 dB |
| Paso IN-OUT 1550-2150 MHz | 3,5 dB |
| Paso IN-OUT 2150-2300 MHz | 3,5 dB |
| Atenuación directiva OUT-TAP 47-950 MHz | 25 dB |
| Atenuación directiva OUT-TAP 950-2150 MHz | 20 dB |
| Pérdidas de retorno IN 47-862 MHz | 14 dB |
| Pérdidas de retorno IN 950-2150 MHz | 14 dB |
| Pérdidas de retorno OUT 47-862 MHz | 14 dB |
| Pérdidas de retorno OUT 950-2150 MHz | 14 dB |
| Pérdidas de retorno TAP 47-862 MHz | 14 dB |
| Pérdidas de retorno TAP 950-2150 MHz | 14 dB |
| Paso corriente IN → OUT | Sí |
| Paso corriente OUT → IN | Sí |
| Paso corriente IN ↔ TAP | No |
| Paso de corriente máximo | 24 V DC / 0,5 A / 22 kHz |
| Paso DiSEqC | Sí, según serie |
| Sistema de conexión | Puente-brida |
| Construcción | Blindada |
Distribuidor o derivador: no son lo mismo
| Tipo | Función |
| Distribuidor DIF | Divide una entrada entre varias salidas de reparto. |
| Derivador DEF 107 | Mantiene una línea principal y extrae una salida derivada a 7 dB. |
Antes de comprar: el Fagor DEF 107 85504 es un derivador. Tiene una entrada, una salida principal de continuación y una salida derivada TAP de 7 dB. Si buscas simplemente dividir una señal entre dos ramas equivalentes, lo que necesitas es un distribuidor DIF.
