MAXGE EPR4C063300 diferencial 4P 63A 300mA Clase AC 10kA
Escribe tu reseña

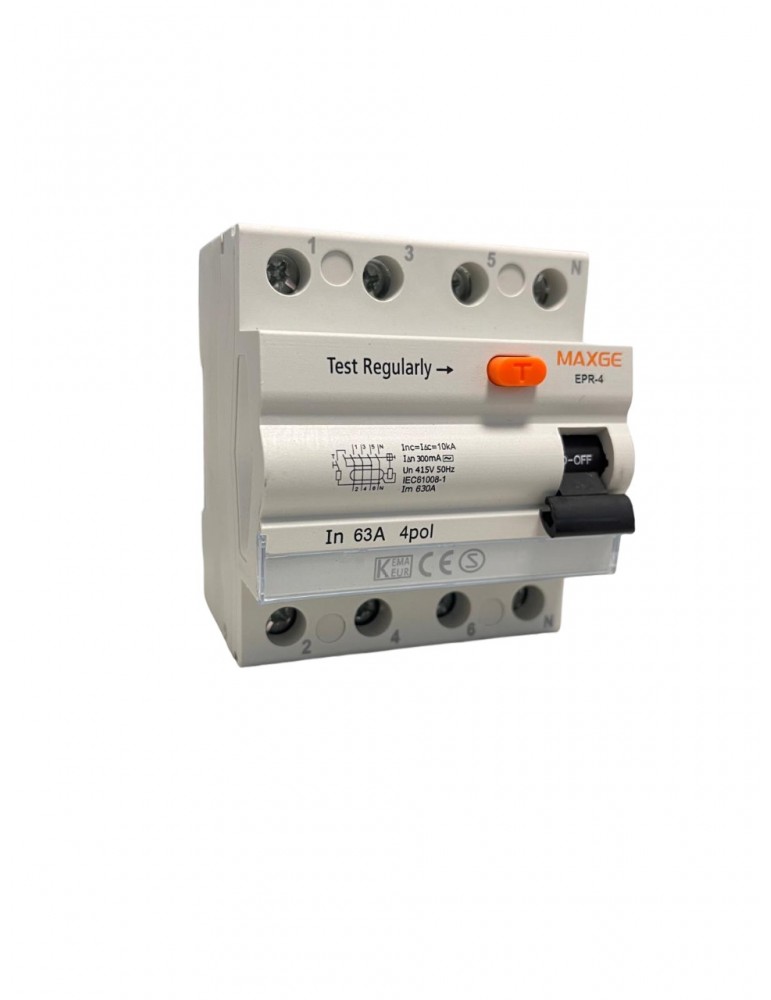

Interruptor diferencial MAXGE EPR4C063300 de 4 polos, 63 A y sensibilidad de 300 mA, Clase AC para instalaciones trifásicas compatibles. Tensión de empleo de 415 V AC, corriente condicional de cortocircuito de 10 kA y montaje en carril DIN.
EPR4C063300
64,38 €
Impuestos incluidos
Protección diferencial tetrapolar Clase AC
MAXGE EPR4C063300 - Diferencial 4P 63A 300mA Clase AC 10kA
Interruptor diferencial MAXGE EPR4C063300 de 4 polos, intensidad nominal de 63 A y sensibilidad diferencial de 300 mA. Pertenece a la gama EPR de MAXGE y está destinado a instalaciones tetrapolares compatibles que requieran protección diferencial Clase AC.
|
4P Configuración tetrapolar |
63 A Intensidad nominal |
|
300 mA Sensibilidad diferencial |
10 kA Corriente condicional de cortocircuito |
¿Para qué sirve?
El MAXGE EPR4C063300 supervisa las corrientes diferenciales de una instalación tetrapolar y desconecta el circuito cuando la fuga alcanza su sensibilidad nominal de 300 mA. Está diseñado para instalaciones que requieran un diferencial de 4 polos, 63 A y Clase AC.
|
Sí encaja si necesitas Un diferencial tetrapolar de 63 A, sensibilidad de 300 mA y Clase AC para una instalación trifásica compatible. |
|
No lo confundas con Un diferencial de 30 mA, un modelo Tipo A o un diferencial de menor intensidad. Número de polos, intensidad, sensibilidad y clase deben corresponder al diseño de la instalación. |
Diferencial de 4 polos
La configuración 4P permite realizar el corte conjunto de los cuatro conductores activos asociados al circuito. Es una configuración habitual en instalaciones trifásicas con neutro cuando se requiere protección diferencial tetrapolar.
63 A de intensidad nominal
El EPR4C063300 dispone de una intensidad nominal de 63 A, superior a las versiones de 25 A y 40 A de la misma familia. La intensidad debe coordinarse correctamente con la protección contra sobreintensidades situada aguas arriba y con el diseño de la instalación.
Sensibilidad de 300 mA
Su sensibilidad diferencial nominal es de 300 mA. Este valor no es equivalente a un diferencial de 30 mA: ambos niveles de sensibilidad responden a funciones y criterios de protección diferentes.
Clase AC
El EPR4C063300 pertenece a la Clase AC, diseñada para detectar corrientes diferenciales alternas senoidales. La clase del diferencial debe seleccionarse teniendo en cuenta las características de las cargas conectadas.
415 V AC en configuración 4P
MAXGE especifica para las versiones de 4 polos una tensión de empleo de 415 V AC entre fases, adecuándolas a instalaciones tetrapolares compatibles.
Corriente condicional de cortocircuito de 10 kA
La familia EPR está especificada con una corriente condicional de cortocircuito de 10 kA. Este valor no debe confundirse con el poder de conexión y corte diferencial del propio RCCB.
630 A de poder de conexión y corte diferencial
Para el calibre de 63 A, MAXGE especifica un poder de conexión y corte diferencial IΔm de 630 A. Este dato cambia respecto a las versiones de menor intensidad de la misma familia.
Formato de 4 módulos
La gama EPR utiliza aproximadamente 18 mm por polo. La versión tetrapolar ocupa por tanto aproximadamente 72 mm, equivalentes a 4 módulos DIN.
Conexión hasta 35 mm²
Para calibres hasta 63 A, MAXGE especifica conexión mediante bornes para conductor flexible de hasta 25 mm² y conductor rígido de hasta 35 mm², con par de apriete de 2,5 N·m.
Aislamiento eléctrico
La serie dispone de una tensión de aislamiento Ui de 500 V, tensión soportada a impulso Uimp de 4 kV y doble aislamiento Clase II.
Señalización y montaje
El EPR dispone de señalización local de encendido y apagado, indicación de disparo y posición de los contactos. Se instala mediante clip sobre carril DIN y permite el acoplamiento de accesorios y auxiliares eléctricos compatibles.
Aplicaciones habituales
- Cuadros eléctricos trifásicos.
- Instalaciones tetrapolares.
- Instalaciones terciarias.
- Locales comerciales y talleres.
- Cuadros generales y subcuadros compatibles.
- Protección diferencial de 300 mA según diseño de la instalación.
- Sustitución de diferenciales equivalentes de 4P y 63 A.
Importante: este diferencial es de 4 polos, 63 A, 300 mA y Clase AC. Antes de instalarlo o utilizarlo como sustitución, comprueba que coinciden el número de polos, intensidad nominal, sensibilidad y clase requeridos por la instalación.
Datos técnicos
| Marca | MAXGE |
| Referencia | EPR4C063300 |
| Gama | EPR Alpha+ |
| Tipo | Interruptor diferencial RCCB |
| Número de polos | 4P |
| Intensidad nominal | 63 A |
| Sensibilidad diferencial | 300 mA |
| Clase | AC |
| Tipo de disparo | Instantáneo |
| Tensión de empleo | 415 V AC entre fases |
| Frecuencia | 50/60 Hz |
| Corriente condicional de cortocircuito | 10 kA |
| Poder de conexión y corte diferencial IΔm | 630 A |
| Intensidad residual no operativa | 0,5 × IΔn |
| Tensión de aislamiento Ui | 500 V |
| Tensión soportada a impulso Uimp | 4 kV |
| Doble aislamiento | Clase II |
| Anchura | 72 mm / 4 módulos |
| Montaje | Carril DIN |
| Conductor flexible máx. | 25 mm² |
| Conductor rígido máx. | 35 mm² |
| Par de apriete | 2,5 N·m |
| Grado de protección | IP20 |
| Normativa | EN/IEC 61008-1 |
¿25 A o 63 A?
| Característica | EPR4C025300 | EPR4C063300 |
| Polos | 4P | 4P |
| Intensidad | 25 A | 63 A |
| Sensibilidad | 300 mA | 300 mA |
| Clase | AC | AC |
| Poder de conexión/corte diferencial | 500 A | 630 A |
Antes de comprar: comprueba que necesitas exactamente un MAXGE EPR4C063300 de 4 polos, 63 A, 300 mA y Clase AC. No elijas un diferencial únicamente por su sensibilidad: intensidad, clase y número de polos también deben coincidir con la instalación.
Referencias específicas
- 8445275016332
