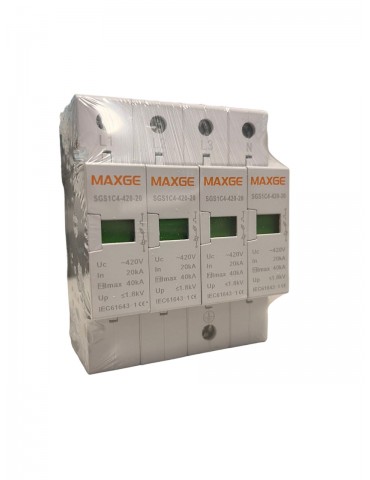

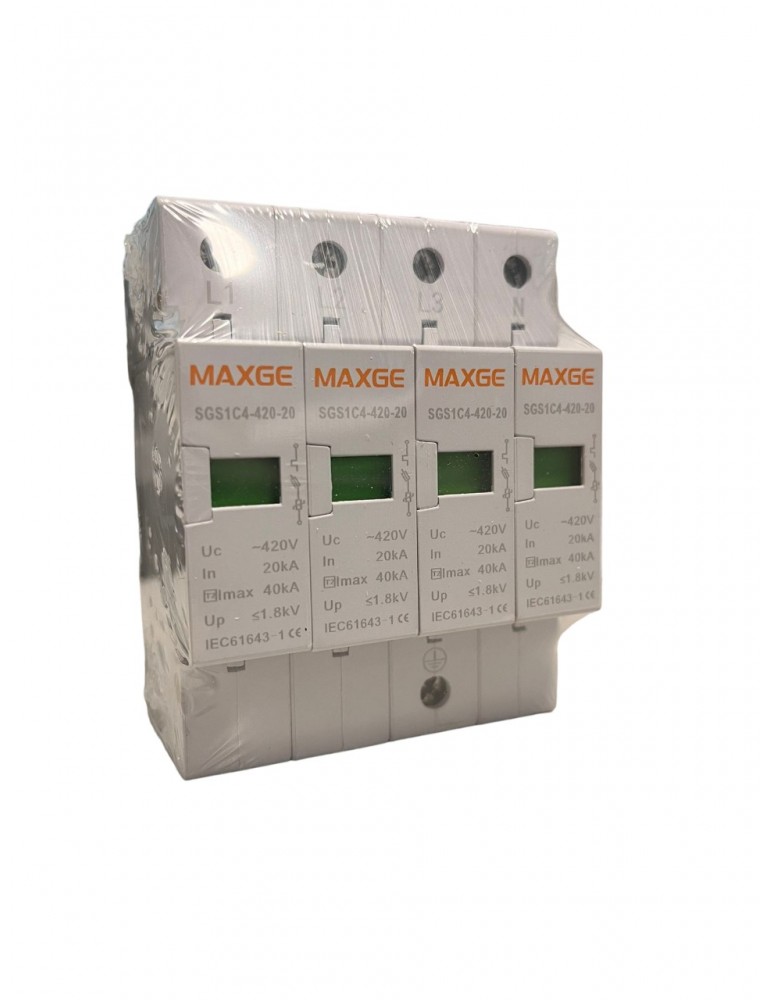

Maxge Protector sobretensiones transitorias Tipo 2 4P 40kA SGS1C4-420-20
Escribe tu reseña
Protector contra sobretensiones transitorias Maxge SGS1C4-420-20 de 4 polos, Tipo 2 / Clase C, diseñado para proteger instalaciones trifásicas frente a picos de tensión de origen atmosférico o maniobras en la red. Ofrece Imax 40kA, In 20kA por polo, Uc 420V AC y nivel de protección Up ≤2kV, con cartuchos enchufables para facilitar su mantenimiento.
SGS1C4-420-20
86,72 €
Impuestos incluidos
SOBRETENSIONES TRANSITORIAS · TIPO 2 / CLASE C · 4 POLOS
Maxge SGS1C4-420-20 - Protector sobretensiones transitorias 4P 40kA
Protector contra sobretensiones transitorias Maxge de 4 polos para instalaciones trifásicas. Diseñado para limitar picos rápidos de tensión que pueden aparecer por fenómenos atmosféricos o maniobras en la red, con intensidad máxima de descarga de 40kA por polo, intensidad nominal de 20kA y tensión máxima de servicio continuo de 420V AC.
|
40 kA
Imax por polo
|
20 kA
In por polo
|
|
4P
Instalación trifásica
|
≤ 2,0 kV
Nivel de protección Up
|
¿Qué protege el SGS1C4-420-20?
Está diseñado específicamente para limitar sobretensiones transitorias: aumentos de tensión muy rápidos y de corta duración que pueden afectar a equipos eléctricos y electrónicos.
|
Sí: sobretensiones transitorias Tipo 2 Limita picos rápidos de tensión provocados por maniobras eléctricas o fenómenos atmosféricos indirectos. |
|
No: sobretensiones permanentes Este dispositivo no desconecta la instalación ante una elevación mantenida de tensión. Para esa función debe combinarse con una protección de sobretensión permanente adecuada. |
Protección Tipo 2 / Clase C
El Maxge SGS1C4-420-20 pertenece a la categoría de protectores contra sobretensiones transitorias Tipo 2, tradicionalmente denominada Clase C. Está destinado a la protección de cuadros eléctricos frente a impulsos transitorios que podrían alcanzar y dañar receptores eléctricos o electrónicos.
4 polos para instalaciones trifásicas
Esta versión incorpora 4 polos, por lo que está preparada para configuraciones trifásicas compatibles con las características indicadas por MAXGE.
Imax de 40kA por polo
MAXGE especifica una intensidad máxima de descarga Imax de 40kA por polo para una onda de ensayo 8/20 µs. Este valor representa la descarga máxima que el protector está diseñado para soportar bajo las condiciones normalizadas de ensayo.
Intensidad nominal In de 20kA
La intensidad nominal de descarga es de 20kA por polo, también referida a una onda normalizada de 8/20 µs.
Uc de 420V AC
La tensión máxima de servicio continuo especificada por MAXGE para la variante SGS1-C/4-420-20 es de 420V AC.
Nivel de protección Up ≤2,0kV
El protector presenta un nivel de protección Up ≤2,0kV. Este dato indica el nivel de tensión residual que puede aparecer aguas abajo del dispositivo mientras actúa frente a una sobretensión transitoria.
Onda de ensayo 8/20 µs
Los valores de descarga nominal y máxima del SGS1C4-420-20 están referenciados a una onda de corriente 8/20 µs, característica de los ensayos aplicados a los protectores contra sobretensiones Tipo 2.
Cartuchos enchufables y sustituibles
La gama SGS1 utiliza módulos o cartuchos enchufables, permitiendo sustituir el elemento de protección cuando ha llegado al final de su vida útil sin necesidad de sustituir toda la base instalada.
Indicador de estado
Los módulos permiten comprobar visualmente el estado del protector. Cuando el cartucho alcanza el final de su vida útil debe sustituirse para mantener la protección de la instalación.
Conexión de hasta 35 mm²
La ficha técnica de la gama SGS1 contempla capacidades de conexión de hasta 35 mm², dependiendo del conductor y terminal utilizado.
Protección IP20
MAXGE especifica un grado de protección IP20 para esta familia, por lo que debe instalarse dentro de un cuadro eléctrico adecuado y protegido frente al acceso y las condiciones ambientales.
Necesita protección magnetotérmica asociada
Un descargador de sobretensiones transitorias no sustituye al magnetotérmico. MAXGE contempla la coordinación de la gama SGS1 con una protección magnetotérmica adecuada para garantizar la desconexión y seguridad de la instalación.
Sobretensión permanente y transitoria: son protecciones diferentes
| Tipo | Qué ocurre | SGS1C4-420-20 |
| Transitoria | Pico rápido de tensión | Sí protege |
| Permanente | Tensión elevada mantenida | No protege |
Aplicaciones habituales
- Cuadros eléctricos trifásicos.
- Locales comerciales.
- Naves y talleres.
- Instalaciones con equipos electrónicos.
- Cuadros generales y secundarios.
- Protección frente a sobretensiones de origen atmosférico indirecto.
- Protección frente a sobretensiones producidas por maniobras en la red.
Importante: el SGS1C4-420-20 protege únicamente contra sobretensiones transitorias. No sustituye a un protector de sobretensiones permanentes ni a las protecciones magnetotérmicas necesarias. La selección y coordinación de estos dispositivos debe realizarse según las características de la instalación.
Datos técnicos
| Marca | Maxge |
| Referencia | SGS1C4-420-20 |
| Tipo | Protector sobretensiones transitorias |
| Categoría | Tipo 2 / Clase C |
| Número de polos | 4P |
| Uc AC | 420V AC |
| Intensidad nominal In | 20kA por polo |
| Intensidad máxima Imax | 40kA por polo |
| Nivel de protección Up | ≤2,0kV |
| Onda de ensayo | 8/20 µs |
| Sistema de tierra indicado | TT |
| Grado de protección | IP20 |
| Cartuchos sustituibles | Sí |
| Capacidad de conexión | Hasta 35 mm² según conductor |
| Normativa indicada por fabricante | IEC / EN 61643-1 |
Antes de comprar: el Maxge SGS1C4-420-20 es un descargador Tipo 2 de 4 polos para proteger frente a sobretensiones transitorias, con Imax 40kA, In 20kA y Up ≤2,0kV. Si también necesitas protección frente a sobretensiones permanentes, debes añadir el dispositivo correspondiente o utilizar una solución combinada.
