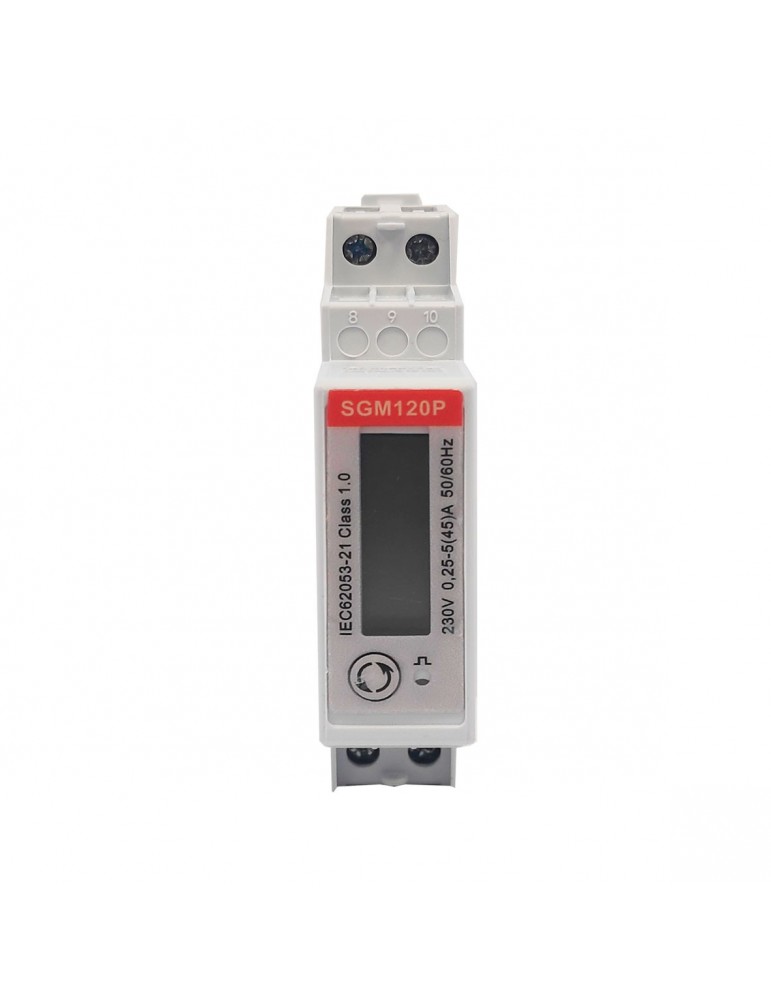

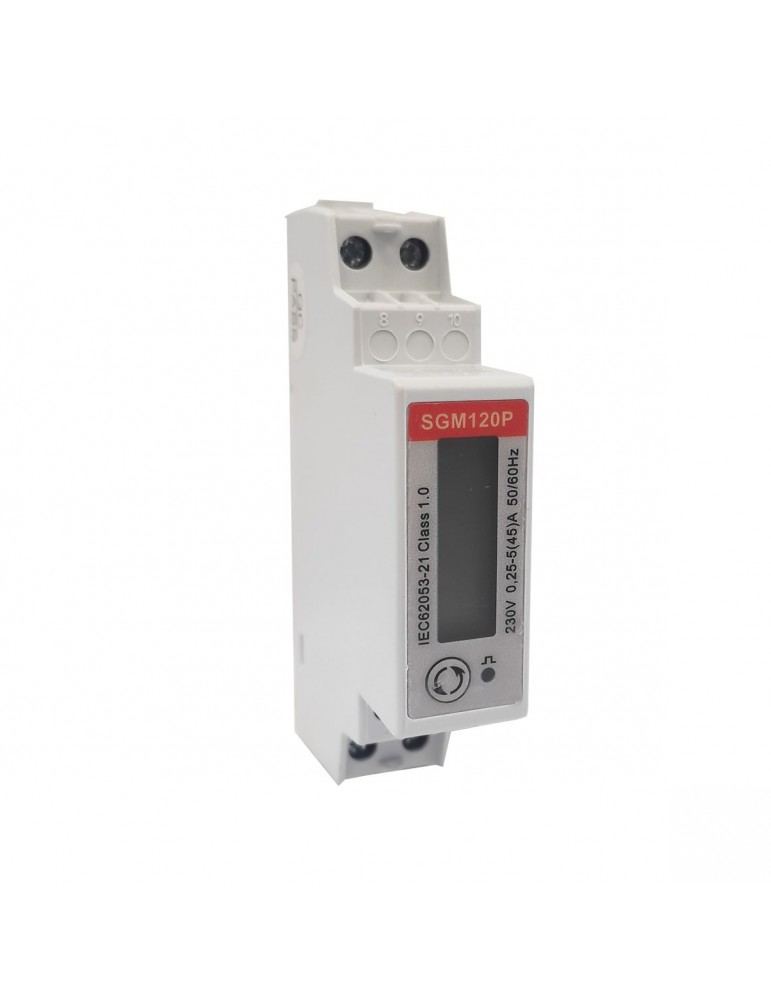

MAXGE SGM120P contador monofásico 45A MID 1 módulo
Escribe tu reseña
Contador modular MAXGE SGM120P monofásico de conexión directa hasta 45 A, certificado MID y montaje en carril DIN de solo 1 módulo. Mide energía activa importada y exportada, tensión, corriente, potencia, frecuencia y factor de potencia, e incorpora dos salidas de pulsos.
SGM120P
44,49 €
Impuestos incluidos
Medición monofásica de energía
MAXGE SGM120P - Contador modular monofásico 45A MID de 1 módulo
Contador digital monofásico MAXGE SGM120P para conexión directa hasta 45 A. Permite medir y visualizar el consumo eléctrico de una instalación monofásica, incluyendo energía activa total, importada y exportada, además de tensión, corriente, potencia activa, frecuencia y factor de potencia. Su formato de solo 18 mm facilita la integración en cuadros eléctricos con poco espacio disponible.
|
45 A Conexión directa |
MID Certificación de medida |
|
18 mm 1 módulo DIN |
Bidireccional Importación y exportación |
¿Para qué sirve?
El MAXGE SGM120P permite conocer cuánta energía consume o entrega una instalación monofásica. Es especialmente útil para submedición, control de consumos, reparto interno de energía y monitorización de circuitos concretos dentro de viviendas, comercios, oficinas o instalaciones técnicas.
|
Sí encaja si necesitas Un contador monofásico compacto para medir directamente hasta 45 A, visualizar parámetros eléctricos y registrar energía importada y exportada. |
|
No lleva RS485 ni M-Bus El SGM120P es la versión sin puerto de comunicación remota. Si necesitas Modbus RS485 o M-Bus debes elegir otra variante de la familia SGM120. |
Conexión directa hasta 45 A
El SGM120P permite realizar la medida mediante conexión directa, sin necesidad de transformadores de corriente, hasta una intensidad máxima de 45 A. MAXGE especifica una entrada de corriente de 0,25-5(45) A.
Medición monofásica de dos hilos
Está diseñado para instalaciones monofásicas de dos hilos, trabajando a una tensión nominal de 230 V AC. No debe conectarse directamente a una red trifásica de 400 V.
Medición bidireccional
El contador permite diferenciar entre energía importada y energía exportada. Además de la energía activa total, la pantalla permite consultar por separado los registros de energía que entra y sale de la instalación.
Más que un simple contador de kWh
Además de la energía activa, el SGM120P muestra en pantalla diferentes parámetros eléctricos útiles para comprobar el comportamiento del circuito: tensión, corriente, potencia activa, frecuencia y factor de potencia.
Certificación MID
La versión SGM120P aparece dentro de la gama MAXGE con certificación MID. Para energía activa, la documentación técnica especifica Clase B según EN 50470-3 en los productos MID y Clase 1 según IEC 62053-21.
Pantalla LCD retroiluminada
Dispone de pantalla LCD con retroiluminación blanca. Mediante el pulsador frontal pueden recorrerse las diferentes mediciones disponibles sin necesidad de equipos externos.
Dos salidas de pulsos
El contador incorpora dos salidas de pulsos aisladas del circuito interior. En el SGM120P permiten obtener pulsos asociados a la energía medida para su utilización con equipos externos compatibles.
1 módulo de ancho
Una de sus ventajas principales es el formato compacto de solo 18 mm de ancho, equivalente a 1 módulo DIN. Esto permite incorporar medición de energía incluso en cuadros donde el espacio disponible es reducido.
Sin comunicación RS485
Es importante diferenciar esta versión de otros modelos de la serie. El SGM120P no incorpora RS485 Modbus ni M-Bus. Está pensado para lectura local mediante pantalla y utilización de sus salidas de pulsos.
Aplicaciones habituales
- Medición de consumo en viviendas.
- Submedición de locales o zonas independientes.
- Cuadros eléctricos comerciales.
- Control de consumo de maquinaria o circuitos.
- Instalaciones de oficinas.
- Medición interna de energía.
- Instalaciones con generación donde interesa diferenciar importación y exportación.
- Control energético en cuadros con poco espacio disponible.
Importante: este modelo está diseñado para instalaciones monofásicas de 230 V y conexión directa hasta 45 A. No debe conectarse directamente a una red trifásica de 400 V. La instalación y conexión deben ser realizadas por personal cualificado.
Datos técnicos
| Marca | MAXGE |
| Referencia | SGM120P |
| Producto | Contador digital modular de energía |
| Sistema | Monofásico de 2 hilos |
| Conexión | Directa |
| Entrada de corriente | 0,25-5(45) A |
| Corriente máxima | 45 A |
| Tensión nominal | 230 V AC |
| Rango de tensión | 176-276 V AC |
| Frecuencia | 50 Hz en versión MID |
| Consumo propio | < 2 W / 10 VA |
| Energía activa | Total / importada / exportada |
| Parámetros visualizados | kWh, tensión, corriente, potencia activa, frecuencia y factor de potencia |
| Precisión energía activa | Clase 1 IEC 62053-21 / Clase B EN 50470-3 en versión MID |
| Salidas de pulsos | 2 |
| Constante de pulso | 1000 imp/kWh |
| Comunicación RS485 | No |
| Comunicación M-Bus | No |
| Pantalla | LCD retroiluminada |
| Lectura máxima | 99999,9 kWh |
| Dimensiones | 18 × 119 × 62 mm |
| Anchura | 18 mm / 1 módulo |
| Montaje | Carril DIN 35 mm |
| Protección | IP51 interior |
| Material | Autoextinguible UL94 V-0 |
| Temperatura de funcionamiento | -25 ºC a +55 ºC |
| Altitud máxima | 2000 m |
| Certificación | MID |
¿SGM120P, SGM120M o SGM120MB?
| Modelo | Entrada | Comunicación |
| SGM120P | Directa 45 A | Sin comunicación remota |
| SGM120M | Directa 45 A | RS485 Modbus |
| SGM120MB | Directa 45 A | M-Bus |
Antes de comprar: el MAXGE SGM120P es la versión de conexión directa hasta 45 A sin RS485 ni M-Bus. Si necesitas integrar el contador mediante Modbus, debes elegir específicamente la versión SGM120M.
