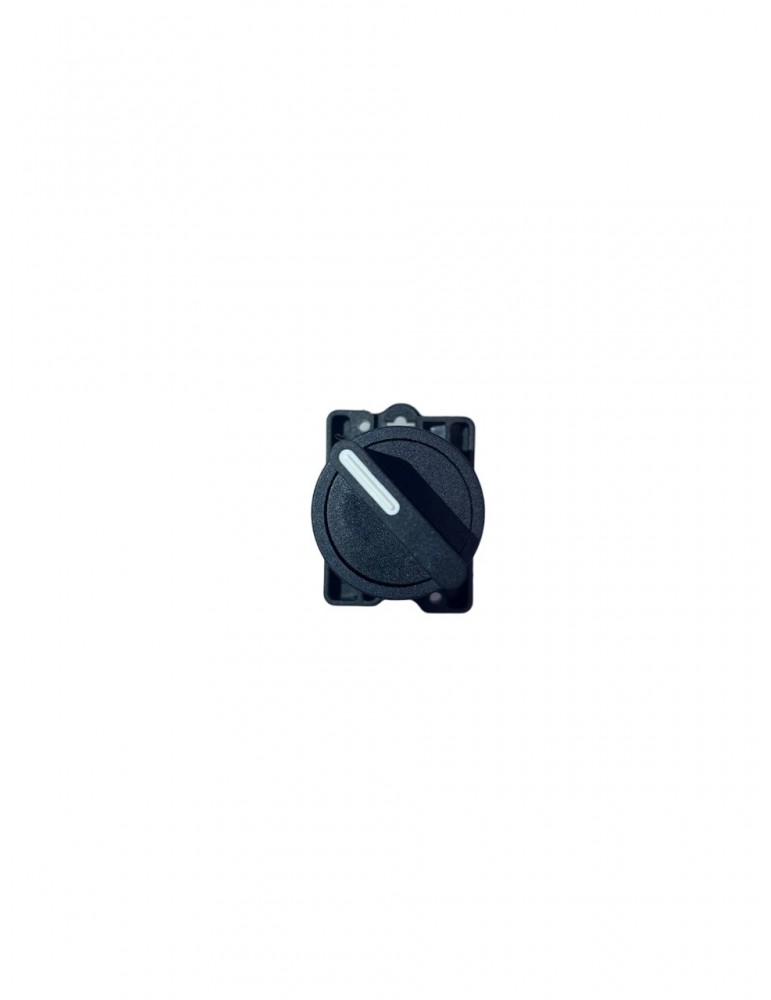

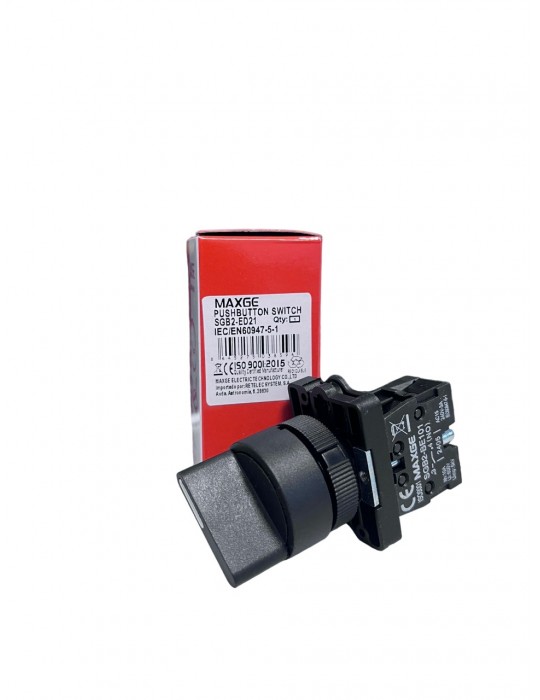

MAXGE SGB2-BE101 selector 2 posiciones 1NO Ø22 mm
Escribe tu reseña
Selector MAXGE SGB2-BE101 de 2 posiciones con 1 contacto normalmente abierto (1NO), diseñado para mando y control de circuitos eléctricos. Montaje en panel mediante taladro de Ø22,5 mm, perteneciente a la serie industrial SGB2 de MAXGE.
SGB2-BE101
6,06 €
Impuestos incluidos
Mando y control de circuitos eléctricos
MAXGE SGB2-BE101 - Selector de 2 posiciones con contacto 1NO
Selector de mando MAXGE perteneciente a la serie SGB2, con dos posiciones y un contacto normalmente abierto. Está diseñado para realizar órdenes de conexión y control en cuadros, paneles de mando, automatismos y maquinaria, mediante instalación frontal en perforación estándar de aproximadamente 22,5 mm.
|
2 posiciones Selector de mando |
1NO Contacto normalmente abierto |
|
Ø22,5 mm Perforación de montaje |
SGB2 Serie industrial MAXGE |
¿Para qué sirve?
Este selector permite realizar una orden manual entre dos posiciones de funcionamiento. Es habitual en circuitos de mando donde el usuario necesita seleccionar un estado, activar una función o habilitar un circuito de control.
|
Sí encaja si necesitas Un selector de panel con dos posiciones y un contacto normalmente abierto para circuitos de mando, señalización o automatización. |
|
No es un interruptor de potencia Está diseñado para circuitos de mando y control. Para maniobrar directamente cargas de potencia debe comprobarse la categoría de empleo y, cuando corresponda, utilizar contactores u otros elementos adecuados. |
Selector de 2 posiciones
El selector dispone de dos posiciones de maniobra, permitiendo escoger manualmente entre dos estados definidos dentro del circuito de control.
Contacto normalmente abierto 1NO
Incorpora un contacto normalmente abierto. En estado de reposo el circuito permanece abierto y, al accionar el selector hacia la posición correspondiente, el contacto se cierra.
Montaje estándar Ø22,5 mm
La serie SGB2 está diseñada para instalación sobre panel mediante una perforación de aproximadamente Ø22,5 mm, una medida habitual en pulsadores, selectores y pilotos industriales.
Para cuadros y paneles de mando
Su formato permite integrarlo en puertas de cuadros eléctricos, pupitres de control, cajas de mando y paneles de maquinaria donde se necesita una selección manual sencilla y claramente identificable.
6 A a 230 V AC
MAXGE especifica para la serie SGB2 una corriente nominal de 6 A a 230 V AC y 0,3 A a 230 V DC. Estos valores corresponden al sistema de contactos de mando de la serie.
Alta resistencia eléctrica
La serie dispone de una tensión de aislamiento de 660 V y una tensión soportada a impulso de 6 kV, según los datos técnicos publicados por MAXGE.
Alta durabilidad mecánica
MAXGE especifica para la gama SGB2 una resistencia mecánica de hasta 1.000.000 de ciclos de conmutación, adecuada para aplicaciones habituales de mando industrial.
Bloques de contacto reemplazables
La familia SGB2 utiliza bloques auxiliares intercambiables. MAXGE dispone de módulos SGB2-NO para contacto normalmente abierto y SGB2-NC para contacto normalmente cerrado.
Aplicaciones habituales
- Cuadros eléctricos.
- Paneles de mando.
- Automatización industrial.
- Maquinaria.
- Circuitos de control.
- Selección de modos de funcionamiento.
- Órdenes manuales de marcha o habilitación.
- Cajas de pulsadores y pupitres de mando.
Importante: este selector está destinado principalmente a circuitos de mando. Antes de utilizarlo para gobernar directamente una carga, comprueba la intensidad, tensión y categoría de empleo admitidas. Para cargas superiores debe utilizarse el elemento de maniobra adecuado.
Datos técnicos
| Marca | MAXGE |
| Referencia comercial | SGB2-BE101 |
| Serie | SGB2 |
| Producto | Selector de mando |
| Número de posiciones | 2 |
| Contacto | 1NO |
| Corriente nominal serie | 6 A a 230 V AC |
| Corriente en DC | 0,3 A a 230 V DC |
| Tensión de aislamiento | 660 V |
| Tensión soportada a impulso | 6 kV |
| Taladro de montaje | Ø22,5 mm |
| Espesor máximo del panel | 4 mm |
| Sección de conductor | 0,5 a 2,5 mm² |
| Par de apriete | 0,15 Nm |
| Temperatura de trabajo | -20 ºC a +65 ºC |
| Humedad de trabajo | 35-85 % RH |
| Durabilidad mecánica | Hasta 1.000.000 ciclos |
| Normativa | EN 60947-1 / EN 60947-5-1 |
| EAN | 8445275038594 |
¿Qué significa 1NO?
| Estado | Contacto 1NO |
| Posición de reposo | Circuito abierto |
| Posición activa | Contacto cerrado |
Antes de comprar: comprueba que necesitas un selector de 2 posiciones con 1 contacto normalmente abierto. Si necesitas un contacto NO+NC o tres posiciones, MAXGE dispone de otras configuraciones dentro de la serie SGB2.
