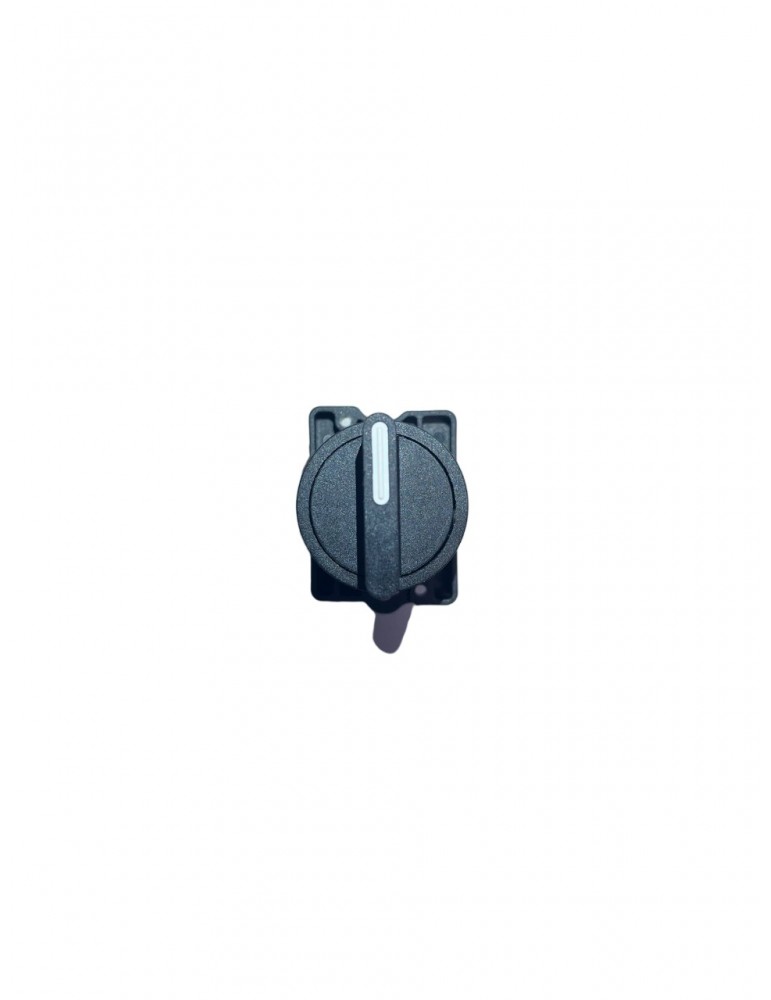

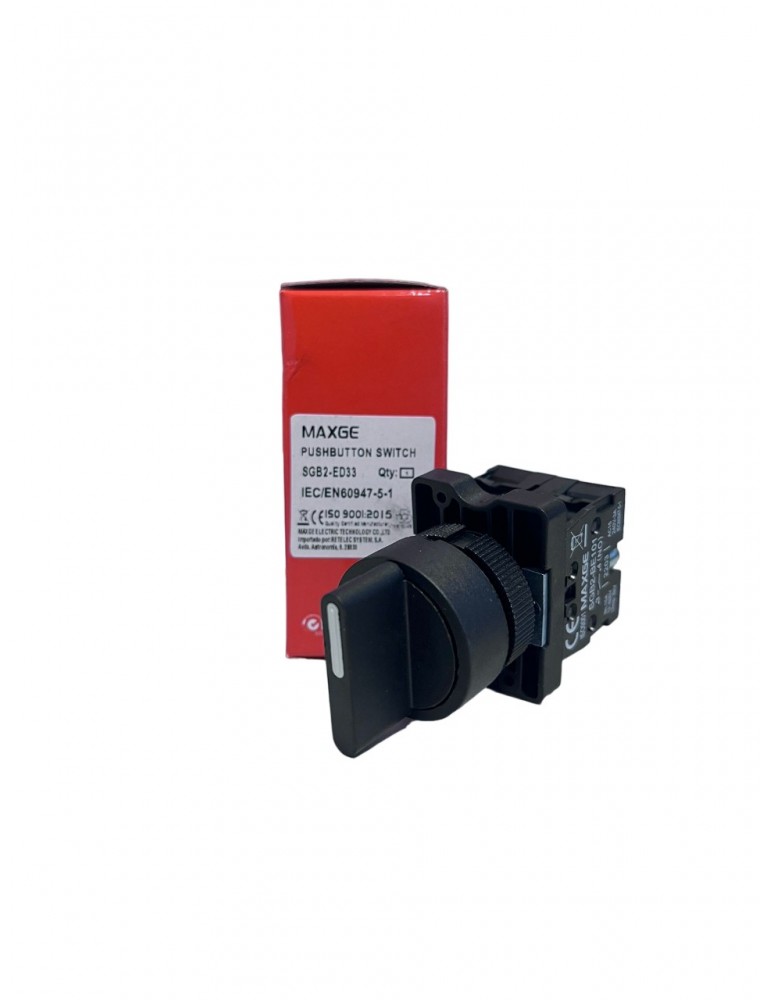

MAXGE SGB2-ED33 selector 3 posiciones 2NO Ø22 mm
Escribe tu reseña
Selector MAXGE SGB2-ED33 de 3 posiciones con 2 contactos normalmente abiertos (2NO), diseñado para mando y control de circuitos eléctricos. Montaje en panel mediante perforación Ø22,5 mm, perteneciente a la serie industrial SGB2 de MAXGE.
SGB2-ED33
7,05 €
Impuestos incluidos
Mando y selección de circuitos eléctricos
MAXGE SGB2-ED33 - Selector de 3 posiciones con 2 contactos NO
Selector rotativo MAXGE SGB2-ED33 de tres posiciones y dos contactos normalmente abiertos. Está diseñado para realizar órdenes de selección y control en cuadros eléctricos, automatismos, maquinaria y paneles de mando, mediante instalación frontal en perforación estándar de Ø22,5 mm.
|
3 posiciones Selector rotativo |
2NO Dos contactos normalmente abiertos |
|
Ø22,5 mm Perforación de montaje |
SGB2 Serie industrial MAXGE |
¿Para qué sirve?
El MAXGE SGB2-ED33 permite seleccionar manualmente entre tres posiciones distintas dentro de un circuito de mando. Sus dos contactos normalmente abiertos permiten enviar órdenes independientes según la posición seleccionada.
|
Sí encaja si necesitas Un selector de panel con tres posiciones y dos contactos normalmente abiertos para órdenes de mando, selección de modos o control de automatismos. |
|
No es un conmutador de potencia Está destinado principalmente a circuitos de mando y control. Para maniobrar directamente cargas de potencia deben comprobarse las características de empleo y utilizar contactores cuando sea necesario. |
Selector de 3 posiciones
El SGB2-ED33 dispone de tres posiciones de selección, lo que permite establecer tres estados de mando diferentes dentro de una instalación o automatismo.
Dos contactos normalmente abiertos 2NO
MAXGE especifica para la referencia SGB2-ED33 una configuración de 2 contactos normalmente abiertos. Esto permite disponer de dos circuitos de mando independientes que pueden actuar según la posición seleccionada.
¿Qué significa NO + NO?
NO significa “Normally Open” o normalmente abierto. En ausencia de la orden correspondiente, el contacto permanece abierto. Al colocar el selector en la posición asociada, el contacto correspondiente puede cerrarse y enviar la señal de mando.
Ideal para selección de modos
Este tipo de selector resulta especialmente útil para funciones como selección manual-0-automático, elección entre dos órdenes distintas con una posición central, selección de sentido o cambio entre modos de funcionamiento, siempre que el esquema eléctrico esté diseñado para esta configuración.
Montaje estándar Ø22,5 mm
La serie MAXGE SGB2 utiliza una perforación de montaje de Ø22,5 mm, medida estándar en cuadros, cajas de mando, pupitres y paneles industriales.
6 A a 230 V AC
MAXGE especifica para la serie SGB2 una corriente nominal de 6 A a 230 V AC y de 0,3 A a 230 V DC. Estos valores corresponden al sistema de contactos de mando de la familia.
Alta capacidad de aislamiento
La serie SGB2 dispone de una tensión nominal de aislamiento de 660 V y una tensión soportada a impulso de 6 kV.
Diseñado para uso frecuente
MAXGE especifica para la gama SGB2 una durabilidad mecánica de hasta 1.000.000 de maniobras, adecuada para aplicaciones habituales de mando y automatización.
Conexión mediante bloques de contacto
Los selectores SGB2 trabajan con bloques de contacto posteriores que realizan eléctricamente las órdenes del mando frontal. En esta referencia la configuración suministrada es de 2NO.
Aplicaciones habituales
- Cuadros eléctricos.
- Paneles y pupitres de mando.
- Automatización industrial.
- Maquinaria.
- Circuitos de control.
- Selección manual de modos de funcionamiento.
- Órdenes manual / paro / automático según esquema.
- Selección entre dos funciones con posición central.
- Cajas de mando.
Importante: la función exacta de cada una de las tres posiciones dependerá del esquema de conexión realizado. Los dos contactos NO no significan por sí solos “manual-0-automático”; permiten configurar diferentes funciones según el circuito de mando.
Datos técnicos
| Marca | MAXGE |
| Referencia | SGB2-ED33 |
| Serie | SGB2 |
| Producto | Selector rotativo de mando |
| Número de posiciones | 3 |
| Contactos | 2NO |
| Corriente nominal serie | 6 A a 230 V AC |
| Corriente en DC | 0,3 A a 230 V DC |
| Frecuencia | 50/60 Hz |
| Tensión de aislamiento Ui | 660 V |
| Tensión soportada a impulso Uimp | 6 kV |
| Perforación de montaje | Ø22,5 mm |
| Espesor máximo del panel | 4 mm |
| Sección de conductor | 0,5 a 2,5 mm² |
| Par de apriete | 0,15 Nm |
| Temperatura de trabajo | -20 ºC a +65 ºC |
| Humedad de trabajo | 35-85 % RH |
| Durabilidad mecánica | Hasta 1.000.000 maniobras |
| Normativa | EN 60947-1 / EN 60947-5-1 |
2 posiciones o 3 posiciones
| Característica | Selector 2 posiciones | SGB2-ED33 |
| Número de estados | 2 | 3 |
| Contactos del ED33 | Según referencia | 2NO |
| Uso típico | Selección entre dos estados | Selección entre tres estados o dos órdenes con posición central |
Antes de comprar: el MAXGE SGB2-ED33 es específicamente un selector de 3 posiciones con 2 contactos normalmente abiertos. Si necesitas únicamente dos posiciones o una combinación NO+NC, debes escoger otra referencia de la serie SGB2.
