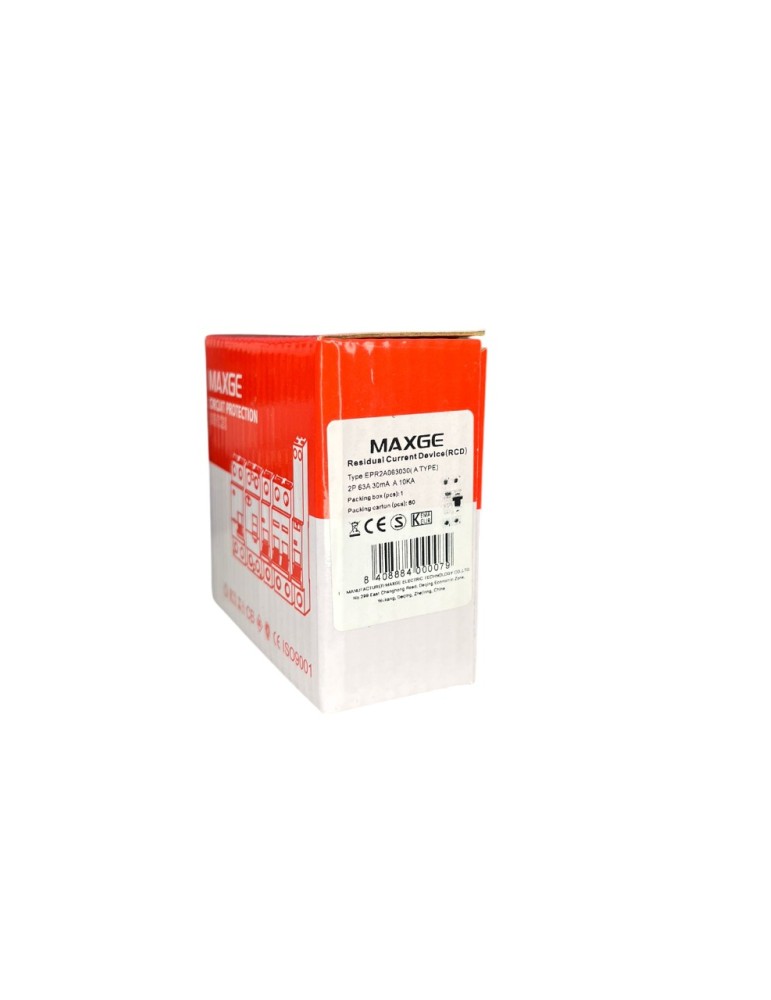

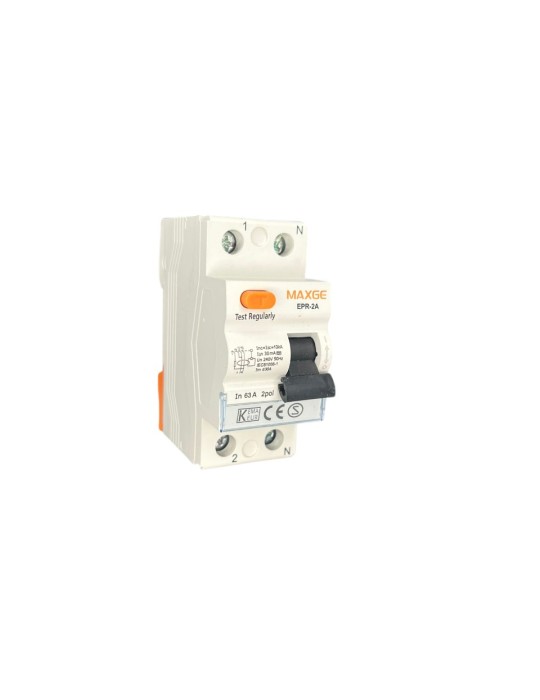

MAXGE EPR2A063030 diferencial superinmunizado 2P 63A 30mA Tipo A 10kA
Escribe tu reseña
Interruptor diferencial MAXGE EPR2A063030 superinmunizado Tipo A, de 2 polos, 63 A y sensibilidad de 30 mA. Diseñado para instalaciones con cargas electrónicas donde se busca mayor inmunidad frente a disparos intempestivos. Corriente condicional de cortocircuito de 10 kA y montaje en carril DIN.
EPR2A063030
45,51 €
Impuestos incluidos
Protección diferencial Tipo A superinmunizada
MAXGE EPR2A063030 - Diferencial superinmunizado 2P 63A 30mA Tipo A 10kA
Interruptor diferencial MAXGE EPR2A063030 de 2 polos, intensidad nominal de 63 A y sensibilidad de 30 mA. Su tecnología Tipo A superinmunizada está orientada a instalaciones con electrónica y a situaciones donde interesa reducir disparos intempestivos provocados por determinadas perturbaciones eléctricas.
|
63 A Intensidad nominal |
30 mA Sensibilidad diferencial |
|
Tipo A Superinmunizado |
10 kA Corriente condicional de cortocircuito |
¿Cuándo elegir este diferencial?
El MAXGE EPR2A063030 es especialmente interesante cuando se necesita una protección diferencial de 63 A y 30 mA en instalaciones con presencia importante de electrónica, fuentes de alimentación, iluminación LED, cargadores, equipos informáticos u otras cargas que pueden generar corrientes residuales más complejas que una carga puramente resistiva.
|
Sí encaja si necesitas Un diferencial 2P de 63 A y 30 mA Tipo A para una instalación monofásica con electrónica y donde interesa una mayor inmunidad frente a disparos intempestivos. |
|
No lo elijas solo porque sea de 63 A La intensidad del diferencial debe coordinarse con la protección situada aguas arriba y con la instalación. Un diferencial de mayor amperaje no sustituye un dimensionado correcto. |
Diferencial Tipo A
El EPR2A063030 pertenece a la Clase A. Está diseñado para actuar ante corrientes diferenciales alternas senoidales y corrientes residuales pulsantes, ofreciendo una protección más adecuada para numerosas cargas electrónicas que un diferencial Clase AC convencional.
Superinmunizado frente a disparos intempestivos
MAXGE caracteriza esta gama como altamente inmunizada frente a determinados fenómenos que pueden provocar disparos no deseados, como transitorios eléctricos, determinadas maniobras bruscas o perturbaciones presentes en instalaciones con electrónica.
63 A de intensidad nominal
Este modelo soporta una intensidad nominal de 63 A, por lo que está orientado a instalaciones donde se requiere un diferencial de mayor capacidad que las versiones habituales de 25 A o 40 A.
Sensibilidad de 30 mA
La sensibilidad diferencial nominal es de 30 mA. Este valor se utiliza habitualmente en circuitos donde se requiere protección diferencial de alta sensibilidad.
Configuración de 2 polos
Su configuración 2P está destinada a instalaciones monofásicas compatibles y permite el corte conjunto de fase y neutro.
240 V AC
La serie EPR especifica una tensión nominal de 240 V AC para las versiones de 2 polos.
Corriente condicional de cortocircuito de 10 kA
MAXGE especifica para esta gama EPR una corriente condicional de cortocircuito de 10 kA. Este valor debe diferenciarse del poder de conexión y corte diferencial propio del RCCB.
630 A de poder de conexión y corte diferencial
Para los modelos de 63 A, MAXGE especifica un poder de conexión y corte diferencial IΔm de 630 A, superior a los 500 A indicados para calibres inferiores de la misma familia.
Funcionamiento independiente de la tensión
El dispositivo utiliza un sistema de disparo diferencial electromecánico e independiente de la tensión de alimentación, característica propia de esta familia de interruptores diferenciales RCCB.
Formato de 2 módulos
La versión 2P ocupa aproximadamente 36 mm, equivalentes a 2 módulos DIN, facilitando su integración en cuadros modulares.
Conexión hasta 25 mm²
La documentación técnica de la familia EPR especifica conexión para conductores de hasta 25 mm² en los bornes del dispositivo.
Aplicaciones habituales
- Viviendas con elevada potencia instalada.
- Locales comerciales.
- Oficinas.
- Instalaciones con abundante iluminación LED.
- Cargas con fuentes de alimentación electrónicas.
- Equipos informáticos y multimedia.
- Cargadores y fuentes electrónicas compatibles.
- Instalaciones donde interesa reducir disparos intempestivos.
Importante: que este diferencial sea superinmunizado no significa que ignore una fuga real. Si el dispositivo dispara repetidamente, debe comprobarse el aislamiento y estado de la instalación. La intensidad de 63 A también debe coordinarse con las protecciones y conductores instalados.
Datos técnicos
| Marca | MAXGE |
| Referencia correcta | EPR2A063030 |
| Gama | EPR |
| Tipo | Interruptor diferencial RCCB |
| Número de polos | 2P |
| Intensidad nominal | 63 A |
| Sensibilidad diferencial | 30 mA |
| Clase | Tipo A / superinmunizado |
| Tensión nominal | 240 V AC |
| Frecuencia | 50/60 Hz |
| Corriente condicional de cortocircuito | 10 kA |
| Poder de conexión y corte diferencial IΔm | 630 A |
| Corriente residual no operativa | 0,5 × IΔn |
| Tiempo máximo de corte a IΔn | ≤ 0,1 s |
| Tipo de disparo | Electromagnético |
| Tensión soportada a impulso | 4 kV |
| Anchura | 36 mm / 2 módulos |
| Montaje | Carril DIN 35 mm |
| Capacidad de bornes | Hasta 25 mm² |
| Grado de protección | IP20 |
| Normativa | EN / IEC 61008-1 |
¿40 A o 63 A?
| Característica | 40 A | EPR2A063030 |
| Polos | 2P | 2P |
| Sensibilidad | 30 mA | 30 mA |
| Tipo | A | A |
| Intensidad nominal | 40 A | 63 A |
| IΔm | 500 A | 630 A |
Antes de comprar: comprueba que necesitas exactamente un diferencial MAXGE EPR2A063030 de 2 polos, 63 A, 30 mA y Tipo A superinmunizado. No aumentes de 40 A a 63 A únicamente para disponer de mayor margen sin comprobar previamente el dimensionado de la instalación.
Referencias específicas
- 840884000079
