Maxge Repartidor bipolar 2P 125A 11 salidas TB211
Escribe tu reseña
Repartidor bipolar Maxge TB211 de 2 polos y 125A para distribución de conductores dentro de cuadros eléctricos. Dispone de 11 puntos de conexión por barra, tensión de aislamiento de 500V y montaje en carril DIN o directamente sobre fondo de armario. Fabricado en material autoextinguible para una distribución ordenada y segura del cableado.
TB211
9,08 €
Impuestos incluidos
REPARTIDOR BIPOLAR · 2 POLOS · 125A · 11 CONEXIONES
Maxge TB211 - Repartidor bipolar 2P 125A con 11 salidas
Repartidor bipolar Maxge diseñado para organizar y distribuir conductores dentro de cuadros eléctricos. Incorpora dos barras independientes con 11 puntos de conexión cada una, admite hasta 125A y puede instalarse tanto sobre carril DIN como directamente en el fondo del armario.
|
125 A
Intensidad máxima
|
2P
Dos barras de conexión
|
|
11 + 11
Puntos de conexión
|
500 V
Tensión de aislamiento
|
¿Para qué sirve el Maxge TB211?
El TB211 permite concentrar una alimentación de entrada y repartirla de forma ordenada hacia varios circuitos o conductores dentro del cuadro eléctrico. Al disponer de dos barras independientes resulta especialmente práctico para distribuir, por ejemplo, fase y neutro manteniendo las conexiones agrupadas y accesibles.
|
11 conexiones por cada barra Cada uno de los dos polos dispone de varios bornes de distinto diámetro para conectar diferentes secciones de conductor. |
|
Montaje flexible Puede fijarse sobre carril DIN de 35 mm o directamente en el fondo del cuadro mediante tornillos. |
Distribución ordenada dentro del cuadro eléctrico
El Maxge TB211 está pensado para facilitar la distribución de conductores dentro de cuadros eléctricos, evitando realizar múltiples empalmes y concentrando las derivaciones en un único punto accesible y ordenado.
Dos barras independientes
El repartidor incorpora 2 polos, formados por dos barras independientes. Esto permite distribuir dos conductores distintos dentro de la misma envolvente, por ejemplo fase y neutro en una instalación compatible.
Hasta 125A
La intensidad máxima admisible especificada para el TB211 es de 125A, lo que permite utilizarlo en cuadros con una demanda elevada siempre que el dimensionado del conjunto y de los conductores sea adecuado.

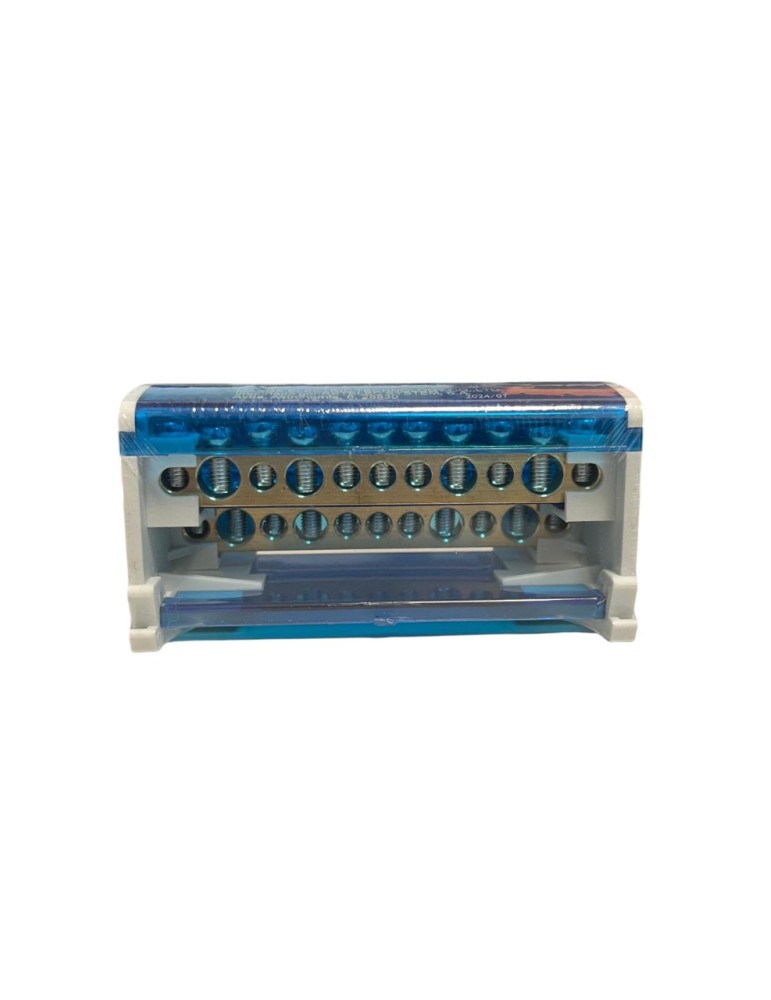

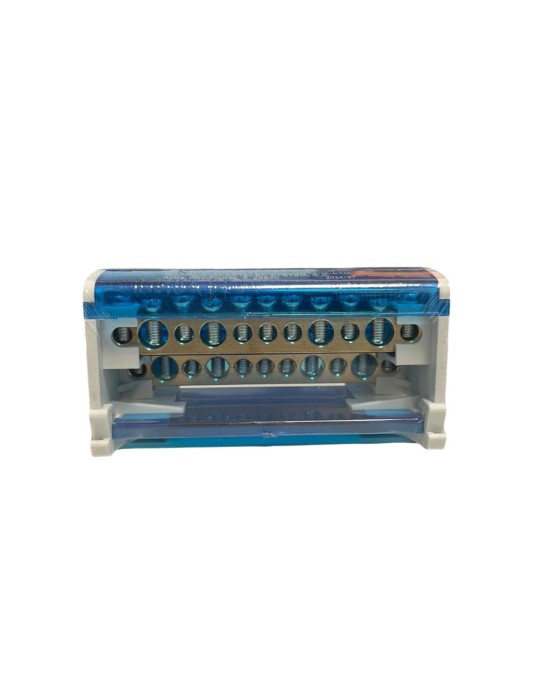

11 bornes por polo
Cada barra dispone de 11 puntos de conexión de distintos diámetros, permitiendo combinar conductores de distintas secciones dentro del mismo repartidor.
Distribución de los bornes
| Cantidad por barra | Diámetro | Conductores rígidos aprox. |
| 7 | Ø5,3 mm | 2,5 - 6 mm² |
| 2 | Ø7,5 mm | 10 - 25 mm² |
| 2 | Ø9 mm | 10 - 35 mm² |
Compatible con terminales flexibles
Además de conductor rígido, los distintos alojamientos permiten trabajar con conductores flexibles correctamente terminados mediante punteras o terminales adecuados. La sección admisible debe comprobarse en función del tipo de conductor y del terminal empleado.
Tensión de aislamiento de 500V
El repartidor dispone de una tensión de aislamiento de 500V, adecuada para su uso en cuadros eléctricos dentro de las condiciones de utilización previstas para el dispositivo.
Material autoextinguible
La envolvente está fabricada en material termoplástico autoextinguible, proporcionando aislamiento eléctrico y protección mecánica alrededor de las barras de conexión.

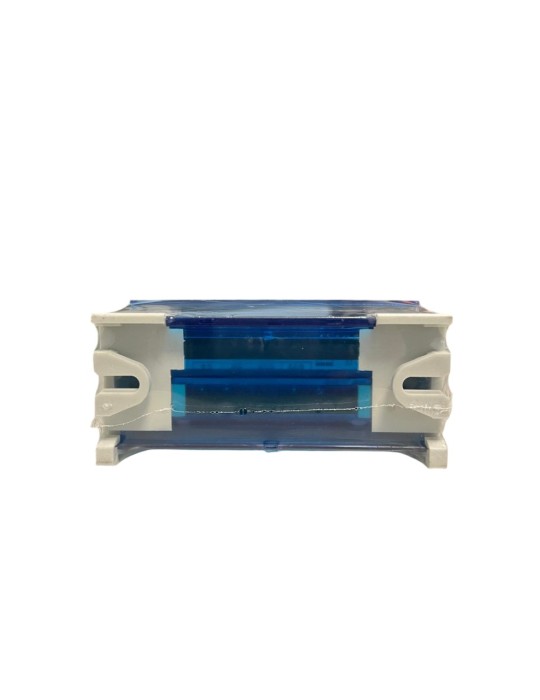

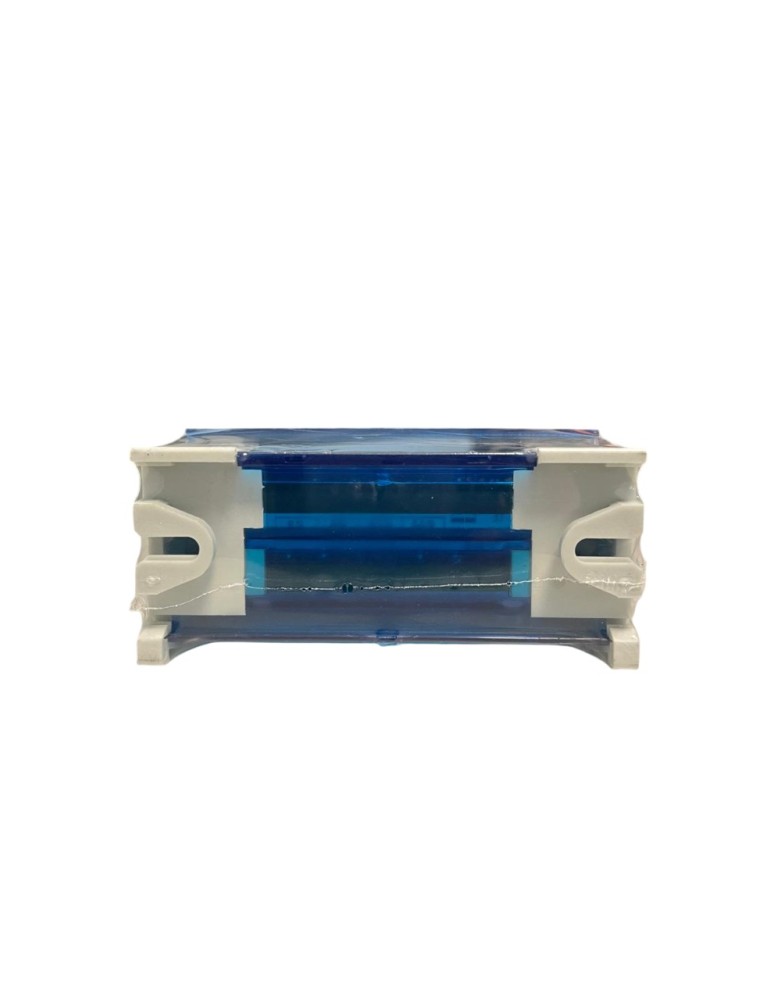

Montaje en carril DIN o fondo de armario
El TB211 admite instalación sobre carril DIN o fijación directa en el fondo del cuadro eléctrico. Esto facilita su incorporación tanto en cuadros modulares como en armarios eléctricos de mayor tamaño.
Dimensiones compactas
Sus dimensiones son aproximadamente 100 × 45 × 51 mm, permitiendo concentrar un número elevado de conexiones en un espacio reducido dentro del cuadro.
Aplicaciones habituales
- Cuadros eléctricos de viviendas.
- Cuadros generales y secundarios.
- Locales comerciales.
- Naves y pequeños talleres.
- Armarios eléctricos de distribución.
- Reparto de fase y neutro.
- Derivación hacia varios circuitos desde una alimentación común.
Importante: el repartidor no sustituye a las protecciones magnetotérmicas, diferenciales o generales del cuadro. La intensidad y sección de los conductores deben dimensionarse según la instalación y las protecciones asociadas.

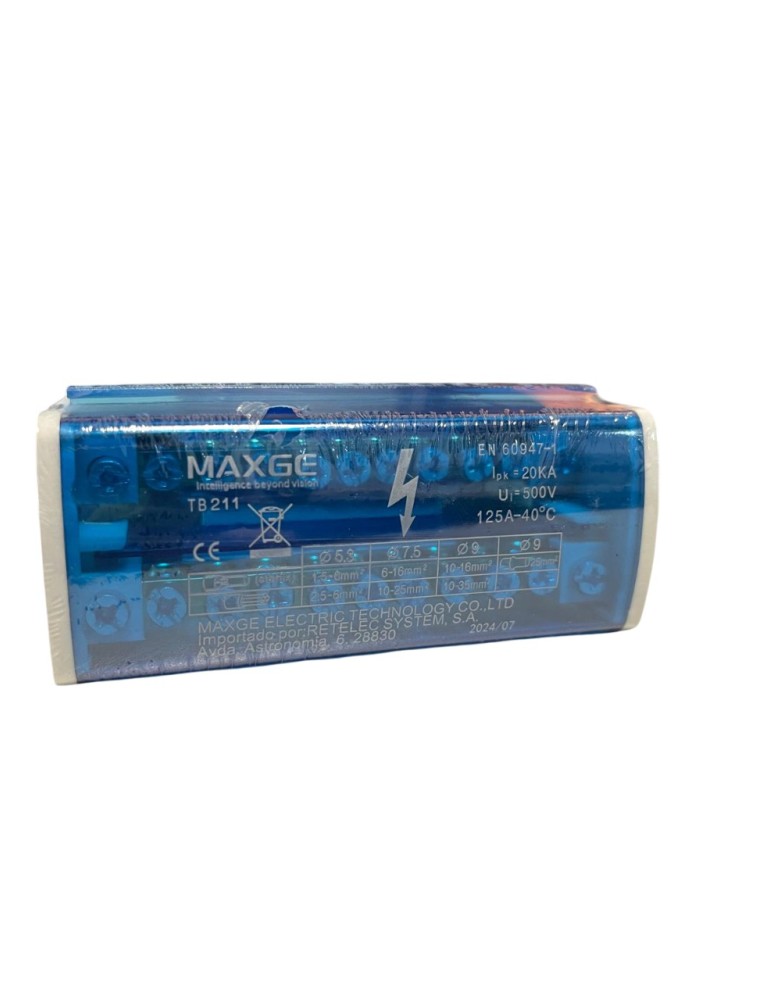

Datos técnicos
| Marca | Maxge |
| Referencia | TB211 |
| Tipo | Repartidor bipolar |
| Número de polos | 2P |
| Conexiones | 11 por polo |
| Distribución de bornes | 7 × Ø5,3 + 2 × Ø7,5 + 2 × Ø9 mm por barra |
| Intensidad máxima | 125A |
| Tensión de aislamiento | 500V |
| Montaje | Carril DIN / fondo de armario |
| Material | Termoplástico autoextinguible |
| Dimensiones | 100 × 45 × 51 mm aprox. |
| Normativa indicada | IEC / EN 60947-1 |
| EAN | 8445275014246 |
¿Cómo están repartidas las 11 conexiones?
| Bornes por polo | Diámetro | Uso habitual |
| 7 | Ø5,3 mm | Derivaciones de menor sección |
| 2 | Ø7,5 mm | Conductores de sección intermedia |
| 2 | Ø9 mm | Entrada o conductores de mayor sección |
Antes de comprar: el Maxge TB211 dispone de 2 barras independientes y 11 conexiones por cada polo. Soporta hasta 125A y permite trabajar con diferentes secciones de conductor, por lo que resulta especialmente práctico para organizar derivaciones dentro del cuadro eléctrico.
