Maxge Repartidor bipolar 2P 125A 15 salidas TB215
Escribe tu reseña
Repartidor bipolar Maxge TB215 de 2 polos y 125A para distribución de conductores en cuadros eléctricos. Dispone de 15 puntos de conexión por polo: 11 × Ø5,3 mm, 2 × Ø7,5 mm y 2 × Ø9 mm. Tensión de empleo de 500V AC, aislamiento de 690V AC y montaje en carril DIN o fondo de armario.
TB215
11,34 €
Impuestos incluidos
REPARTIDOR BIPOLAR · 2 POLOS · 125A · 15 CONEXIONES POR POLO
Maxge TB215 - Repartidor bipolar 2P 125A con 15 salidas por polo

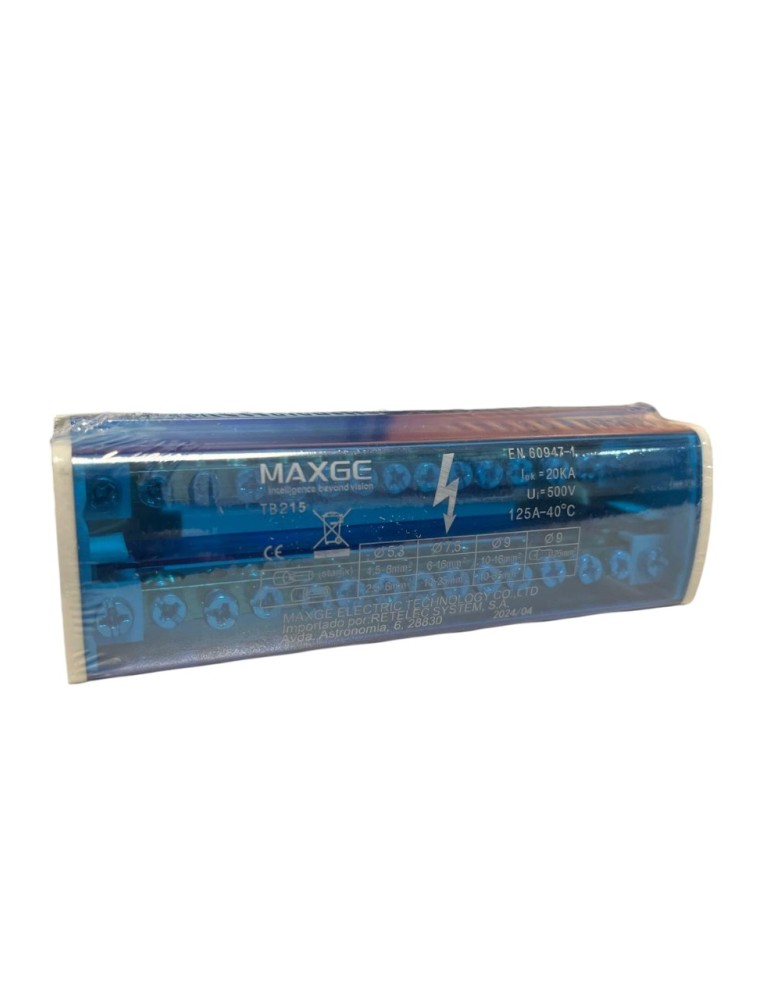

Repartidor bipolar Maxge para organizar y distribuir conductores dentro de cuadros eléctricos. Incorpora dos barras independientes con 15 puntos de conexión cada una, soporta hasta 125A y puede instalarse tanto sobre carril DIN como directamente en el fondo del armario.
|
125 A
Intensidad máxima
|
2P
Dos barras independientes
|
|
15 + 15
Puntos de conexión
|
690 V
Tensión de aislamiento
|
¿Para qué sirve el Maxge TB215?
El TB215 permite recibir una alimentación y repartirla de forma ordenada hacia varios conductores dentro del cuadro eléctrico. Sus dos barras independientes permiten distribuir dos potenciales distintos, por ejemplo fase y neutro, manteniendo las conexiones agrupadas y accesibles.
|

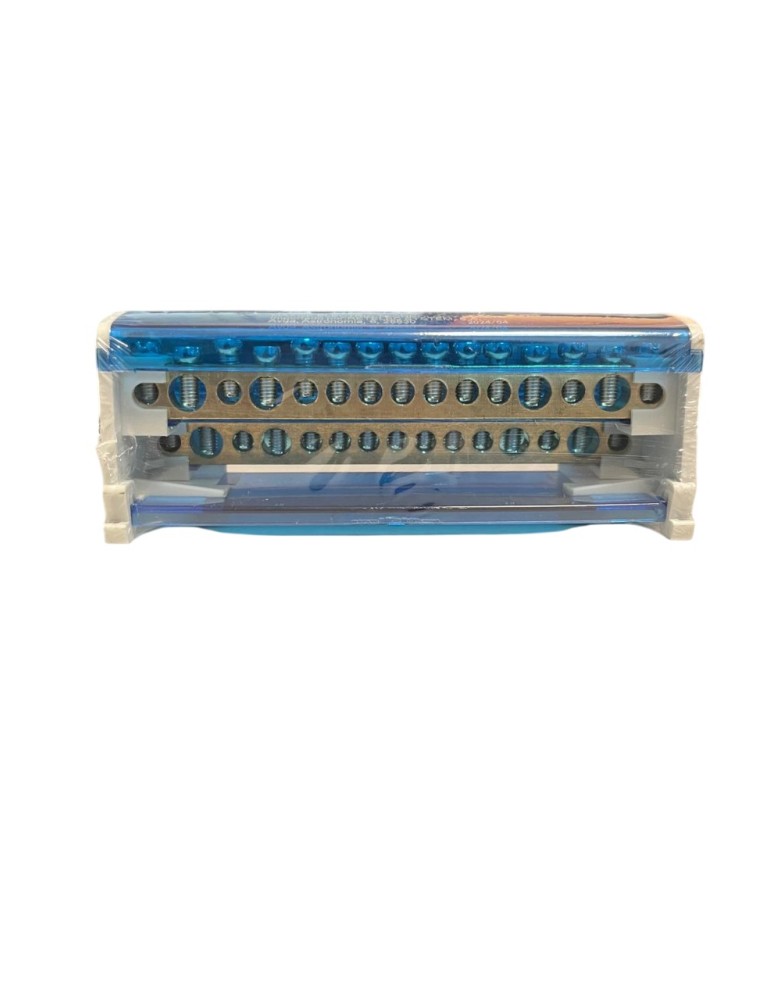

15 conexiones por cada polo Cada una de las dos barras dispone de 11 bornes pequeños y 4 bornes de mayor diámetro para diferentes secciones de conductor. |
|
Más capacidad que el TB211 Mantiene los 125A de la familia pero aumenta el número de derivaciones disponibles y el ancho del repartidor. |
Distribución ordenada en cuadros eléctricos
El Maxge TB215 está pensado para concentrar y organizar múltiples derivaciones dentro del cuadro eléctrico, evitando conexiones improvisadas y facilitando el mantenimiento posterior de la instalación.
Dos barras independientes
Su configuración bipolar 2P incorpora dos barras eléctricamente independientes. Esto permite utilizar el mismo repartidor para distribuir dos conductores distintos dentro de una instalación compatible.
15 puntos de conexión por polo
Cada barra dispone de 15 bornes, por lo que el conjunto ofrece un total físico de 30 puntos de conexión, distribuidos en dos polos independientes.
Distribución de los bornes
| Cantidad por polo | Diámetro | Sección cable indicada |
| 11 | Ø5,3 mm | 2,5 - 6 mm² |
| 2 | Ø7,5 mm | 10 - 25 mm² |
| 2 | Ø9 mm | 10 - 35 mm² |
Hasta 125A
El TB215 admite una intensidad máxima de 125A, siempre dentro del dimensionado correcto de conductores, protecciones y condiciones de instalación.
500V de tensión de empleo
La documentación de la gama indica una tensión de empleo de 500V AC. Este es el valor de utilización del repartidor dentro de la instalación.
690V de tensión de aislamiento
La tensión de aislamiento es de 690V AC. Conviene distinguir este dato de la tensión de empleo, ya que representan características eléctricas diferentes.
Material autoextinguible UL94V0
La envolvente está fabricada en material autoextinguible UL94V0, proporcionando aislamiento y protección alrededor de las barras conductoras.
Montaje en carril DIN o fondo de armario
Puede instalarse sobre carril DIN o mediante fijación directa en el fondo del armario eléctrico, ofreciendo flexibilidad tanto en cuadros modulares como en envolventes de mayor tamaño.
Dimensiones 45 × 132 × 51 mm
El repartidor mide aproximadamente 45 mm de alto × 132 mm de ancho × 51 mm de fondo. Su mayor anchura frente al TB211 permite incorporar cuatro puntos de derivación adicionales por cada polo.
Aplicaciones habituales
- Cuadros eléctricos generales.
- Cuadros de distribución secundarios.
- Viviendas y edificios.
- Locales comerciales.
- Naves y talleres.
- Armarios eléctricos.
- Distribución de fase y neutro.
- Instalaciones con múltiples derivaciones.
Importante: el TB215 es un elemento de distribución y no sustituye a magnetotérmicos, diferenciales ni otras protecciones del cuadro. La sección de los conductores y la intensidad de utilización deben dimensionarse según la instalación.
Datos técnicos
| Marca | Maxge |
| Referencia | TB215 |
| Tipo | Repartidor bipolar |
| Número de polos | 2P |
| Conexiones por polo | 15 |
| Distribución por polo | 11 × Ø5,3 + 2 × Ø7,5 + 2 × Ø9 mm |
| Intensidad máxima | 125A |
| Tensión de empleo | 500V AC |
| Tensión de aislamiento | 690V AC |
| Medidas | 45 × 132 × 51 mm |
| Montaje | Carril DIN / fondo de armario |
| Material | Autoextinguible UL94V0 |
| Normativa indicada | IEC / EN 60947-1 |
| EAN | 8445275014253 |
TB211 o TB215: ¿cuál necesitas?
| Característica | TB211 | TB215 |
| Polos | 2P | 2P |
| Intensidad | 125A | 125A |
| Conexiones por polo | 11 | 15 |
| Ancho | 100 mm | 132 mm |
Antes de comprar: el Maxge TB215 es la versión bipolar de mayor capacidad de conexión de esta familia, con 15 bornes por cada polo. Si necesitas menos derivaciones y quieres reducir espacio en el cuadro, el TB211 ofrece 11 conexiones por polo.
