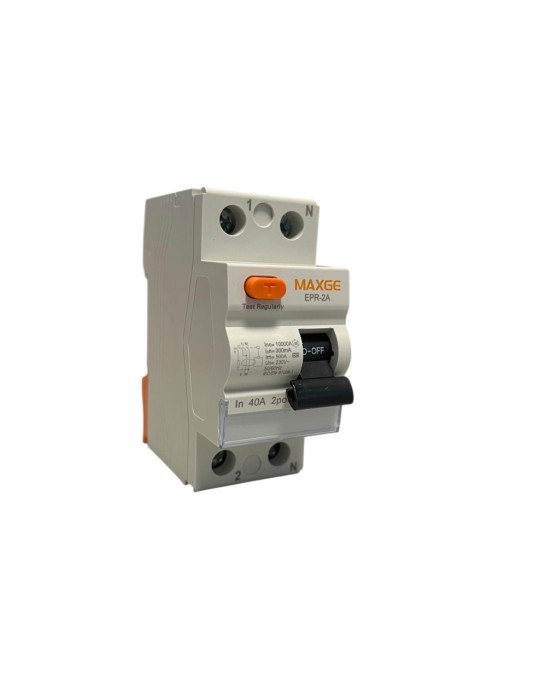

MAXGE EPR2A040300 diferencial superinmunizado 2P 40A 300mA Tipo A 10kA
Escribe tu reseña
Interruptor diferencial MAXGE EPR2A040300 de 2 polos, 40 A y sensibilidad de 300 mA, Tipo A superinmunizado. Diseñado para instalaciones con cargas electrónicas donde se requiere una protección diferencial de 300 mA y mayor inmunidad frente a disparos intempestivos. Corriente condicional de cortocircuito de 10 kA y montaje en carril DIN.
EPR2A040300
26,21 €
Impuestos incluidos
Protección diferencial Tipo A superinmunizada
MAXGE EPR2A040300 - Diferencial superinmunizado 2P 40A 300mA Tipo A 10kA
Interruptor diferencial MAXGE EPR2A040300 de 2 polos, intensidad nominal de 40 A y sensibilidad de 300 mA. Pertenece a la gama EPR Clase A de MAXGE y está orientado a instalaciones con cargas electrónicas donde se requiere protección diferencial Tipo A y mayor inmunidad frente a determinados disparos intempestivos.
|
2P Configuración bipolar |
40 A Intensidad nominal |
|
300 mA Sensibilidad diferencial |
Tipo A Superinmunizado |
¿Cuándo elegir este diferencial?
El MAXGE EPR2A040300 está indicado cuando se necesita un diferencial bipolar de 40 A y 300 mA Tipo A en una instalación con electrónica, fuentes de alimentación u otras cargas capaces de generar corrientes residuales pulsantes.
|
Sí encaja si necesitas Un diferencial 2P de 40 A, sensibilidad de 300 mA y Tipo A para una instalación compatible donde interesa una mayor inmunidad frente a disparos intempestivos. |
|
No lo confundas con un 30 mA Un diferencial de 300 mA y uno de 30 mA no son equivalentes. La sensibilidad debe seleccionarse según la función de protección y el diseño de la instalación. |
Diferencial Tipo A
El EPR2A040300 pertenece a la Clase A. MAXGE especifica que esta clase detecta corrientes diferenciales alternas senoidales, corrientes residuales pulsantes de ambas polaridades y corrientes pulsantes con componente continua hasta ±6 mA.
Adecuado para cargas electrónicas
MAXGE recomienda la Clase A para cargas resistivas e inductivas y para numerosos receptores con fuentes de alimentación electrónicas, así como variadores de frecuencia, cargadores y onduladores compatibles.
Mayor inmunidad frente a disparos intempestivos
La gama EPR Clase A está diseñada para mejorar el comportamiento frente a determinados transitorios y perturbaciones que pueden provocar desconexiones no deseadas en diferenciales convencionales.
Sensibilidad de 300 mA
Este modelo dispone de una sensibilidad diferencial nominal de 300 mA. Es un valor diferente de los 30 mA utilizados en otras aplicaciones y no debe considerarse un sustituto directo de un diferencial de 30 mA.
40 A de intensidad nominal
La intensidad nominal del dispositivo es de 40 A. Debe coordinarse correctamente con la protección contra sobreintensidades situada aguas arriba y con las características de la instalación.
Configuración de 2 polos
La configuración 2P permite el corte conjunto de los dos conductores asociados al circuito en instalaciones monofásicas compatibles.
240 V AC
MAXGE especifica para las versiones de 2 polos de la familia EPR una tensión de empleo de 240 V AC, con frecuencia de 50/60 Hz.
10 kA de corriente condicional de cortocircuito
El EPR2A040300 pertenece a la gama EPR terciaria de 10 kA. Este valor debe interpretarse como dato de comportamiento frente a cortocircuito y no como si el RCCB fuese un magnetotérmico.
500 A de poder de conexión y corte diferencial
Para el calibre de 40 A, MAXGE especifica una resistencia/poder de conexión y corte diferencial de 500 A.
Formato de 2 módulos
La familia EPR utiliza aproximadamente 18 mm por polo. La versión bipolar ocupa por tanto unos 36 mm, equivalentes a 2 módulos DIN.
Conexión hasta 35 mm²
MAXGE especifica para los calibres de 16 a 63 A conexión mediante bornes para conductor flexible de hasta 25 mm² y conductor rígido de hasta 35 mm².
Aislamiento y montaje
La gama dispone de Ui 500 V, tensión soportada a impulso de 4 kV, doble aislamiento Clase II y montaje sobre carril DIN.
Aplicaciones habituales
- Cuadros eléctricos monofásicos.
- Instalaciones terciarias.
- Locales comerciales y oficinas.
- Instalaciones con electrónica y fuentes de alimentación.
- Variadores de frecuencia compatibles.
- Cargadores y onduladores cuando la aplicación admite Tipo A.
- Protección diferencial de 300 mA según diseño de la instalación.
Importante: este modelo tiene una sensibilidad de 300 mA. No debe elegirse como sustituto directo de un diferencial de 30 mA. Comprueba siempre la sensibilidad, clase, intensidad y número de polos requeridos por la instalación.
Datos técnicos
| Marca | MAXGE |
| Referencia correcta | EPR2A040300 |
| Gama | EPR |
| Tipo | Interruptor diferencial RCCB |
| Número de polos | 2P |
| Intensidad nominal | 40 A |
| Sensibilidad diferencial | 300 mA |
| Clase | Tipo A |
| Tensión de empleo | 240 V AC |
| Frecuencia | 50/60 Hz |
| Corriente condicional de cortocircuito | 10 kA |
| Poder de conexión y corte diferencial | 500 A |
| Corriente residual no operativa | 0,5 × IΔn |
| Tensión de aislamiento Ui | 500 V |
| Tensión soportada a impulso Uimp | 4 kV |
| Doble aislamiento | Clase II |
| Anchura | 36 mm / 2 módulos |
| Montaje | Carril DIN |
| Conductor flexible máx. | 25 mm² |
| Conductor rígido máx. | 35 mm² |
| Normativa | EN / IEC 61008-1 |
| EAN actual en vuestra ficha | 8445275015694 |
¿30 mA o 300 mA?
| Característica | 30 mA | EPR2A040300 |
| Polos | 2P | 2P |
| Intensidad | 40 A | 40 A |
| Clase | Tipo A | Tipo A |
| Sensibilidad | 30 mA | 300 mA |
| Equivalentes entre sí | No. Debe elegirse la sensibilidad adecuada para la instalación. | |
Antes de comprar: comprueba que necesitas exactamente un MAXGE EPR2A040300 de 2 polos, 40 A, 300 mA y Tipo A. La coincidencia en amperaje y número de polos no convierte un modelo de 300 mA en equivalente de uno de 30 mA.
Referencias específicas
- 8445275015694
