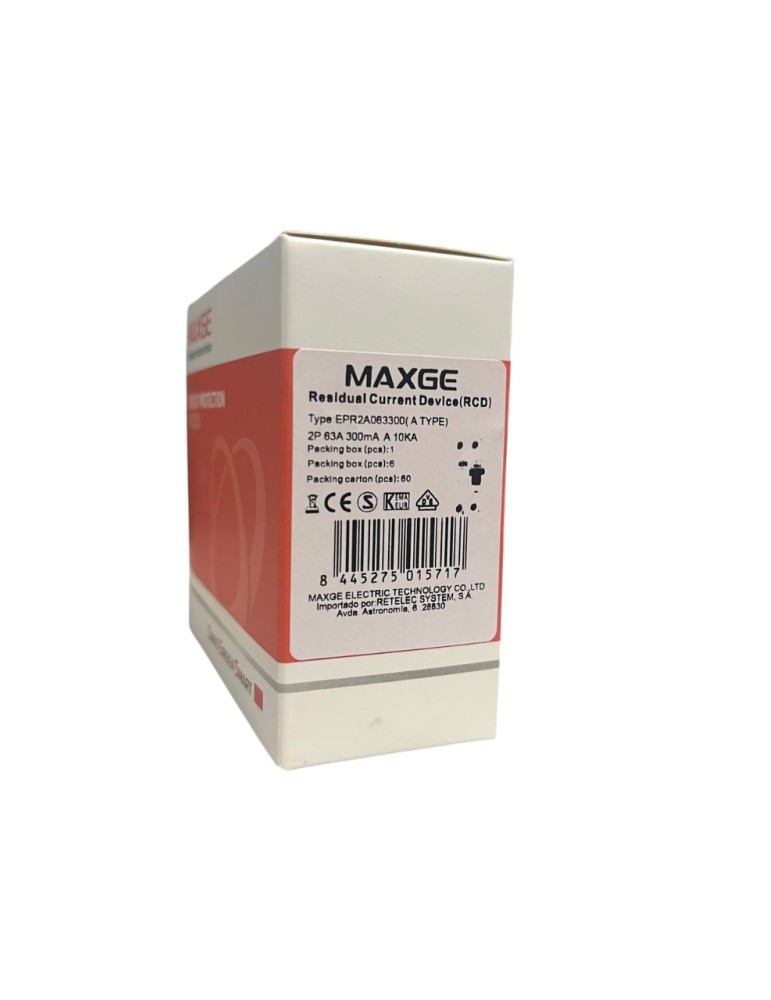

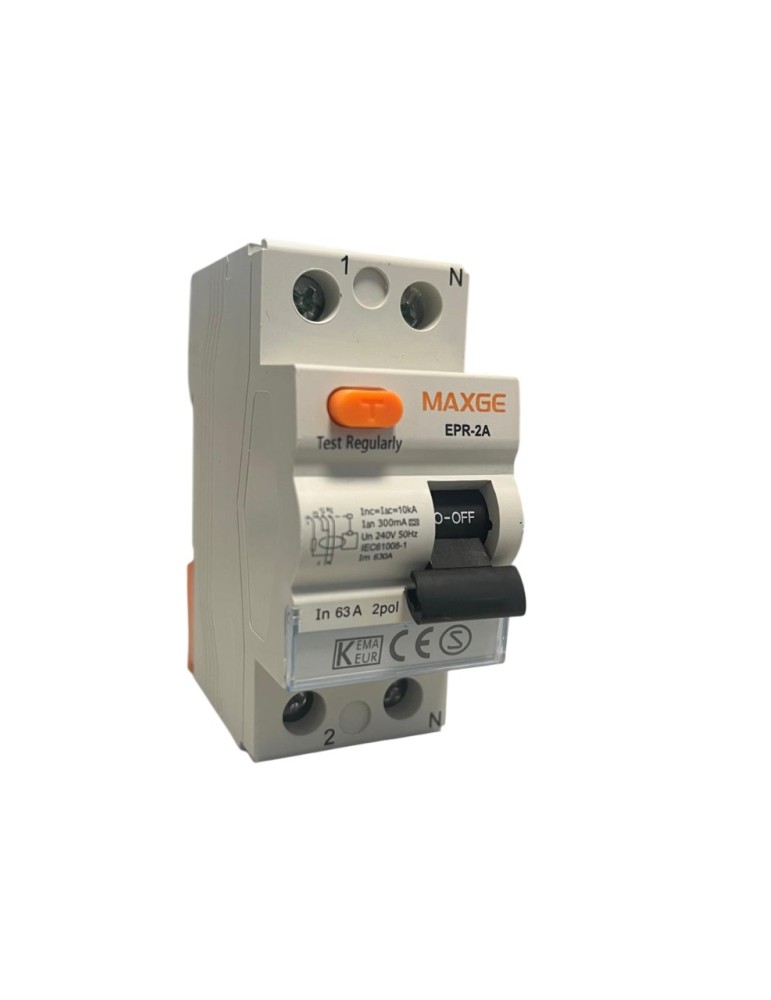

MAXGE EPR2A063300 diferencial superinmunizado 2P 63A 300mA Tipo A 10kA
Escribe tu reseña
Interruptor diferencial MAXGE EPR2A063300 de 2 polos, 63 A y sensibilidad de 300 mA, Tipo A superinmunizado. Indicado para instalaciones con cargas electrónicas donde se requiere protección diferencial de 300 mA y mayor inmunidad frente a determinados disparos intempestivos. Gama EPR de 10 kA y montaje en carril DIN.
EPR2A063300
44,17 €
Impuestos incluidos
Protección diferencial Tipo A de 300 mA
MAXGE EPR2A063300 - Diferencial superinmunizado 2P 63A 300mA Tipo A 10kA
Interruptor diferencial MAXGE EPR2A063300 de 2 polos, intensidad nominal de 63 A y sensibilidad de 300 mA. Pertenece a la gama EPR Tipo A de MAXGE y está orientado a instalaciones donde se requiere protección diferencial de 300 mA con capacidad para detectar corrientes residuales propias de cargas electrónicas compatibles.
|
63 A Intensidad nominal |
300 mA Sensibilidad diferencial |
|
Tipo A Corrientes alternas y pulsantes |
10 kA Corriente condicional de cortocircuito |
¿Cuándo elegir este diferencial?
El MAXGE EPR2A063300 está indicado cuando se necesita un diferencial bipolar de 63 A y sensibilidad de 300 mA, Tipo A, para una instalación compatible donde puedan existir cargas electrónicas y se requiera este nivel concreto de sensibilidad diferencial.
|
Sí encaja si necesitas Un diferencial 2P de 63 A, 300 mA y Tipo A para una instalación monofásica o bipolar compatible, con presencia de electrónica y donde el proyecto requiera sensibilidad de 300 mA. |
|
No lo confundas con un 30 mA Un diferencial de 300 mA y uno de 30 mA no son equivalentes. Aunque coincidan amperaje y número de polos, la sensibilidad y la función de protección son diferentes. |
Diferencial Tipo A
El EPR2A063300 pertenece a la Clase A. Esta clase está diseñada para detectar corrientes diferenciales alternas senoidales y corrientes residuales pulsantes, por lo que resulta más adecuada que un Clase AC para numerosas cargas electrónicas.
Adecuado para instalaciones con electrónica
Los diferenciales Tipo A son especialmente interesantes en instalaciones donde existen fuentes de alimentación electrónicas, equipos informáticos, iluminación electrónica, cargadores y otros receptores compatibles capaces de generar corrientes residuales pulsantes.
Sensibilidad de 300 mA
El EPR2A063300 dispone de una sensibilidad diferencial nominal de 300 mA. Este valor debe seleccionarse expresamente según la función de protección prevista y no debe considerarse una versión simplemente “más potente” de un diferencial de 30 mA.
63 A de intensidad nominal
Su intensidad nominal es de 63 A, por lo que está destinado a instalaciones donde el diseño requiere esta capacidad de corriente. Debe coordinarse correctamente con la protección contra sobreintensidades situada aguas arriba.
Configuración de 2 polos
La configuración 2P permite realizar el corte conjunto de los dos conductores asociados al circuito en instalaciones compatibles.
240 V AC para la versión 2P
MAXGE especifica para los diferenciales EPR de 2 polos una tensión nominal de 240 V AC, con frecuencia de trabajo de 50/60 Hz.
10 kA de corriente condicional de cortocircuito
La familia EPR está especificada con una corriente condicional de cortocircuito de 10 kA. Este valor es diferente del poder de conexión y corte diferencial propio del RCCB.
630 A de poder de conexión y corte diferencial
Al tratarse de la versión de 63 A, MAXGE especifica un poder de conexión y corte diferencial IΔm de 630 A. En las versiones de 25 A y 40 A de la misma gama este valor es de 500 A.
Disparo electromagnético independiente de la tensión
La gama EPR utiliza un sistema de disparo diferencial electromagnético e independiente de la tensión de alimentación.
Formato de 2 módulos
La versión 2P ocupa aproximadamente 36 mm de ancho, equivalentes a 2 módulos DIN, facilitando su instalación en cuadros eléctricos modulares.
Conexión eléctrica
MAXGE especifica para la gama EPR hasta 63 A una capacidad de conexión de hasta 25 mm² en los bornes del dispositivo.
Aplicaciones habituales
- Cuadros eléctricos monofásicos o bipolares compatibles.
- Instalaciones terciarias.
- Locales comerciales.
- Oficinas.
- Talleres e instalaciones profesionales compatibles.
- Instalaciones con cargas electrónicas.
- Protección diferencial de 300 mA según diseño.
- Sustitución de diferenciales equivalentes de 2P, 63 A y 300 mA.
Importante: este diferencial tiene una sensibilidad de 300 mA. No debe sustituirse directamente por un modelo de 30 mA ni seleccionarse solo por coincidir en 63 A. Comprueba siempre intensidad, sensibilidad, clase y número de polos requeridos.
Datos técnicos
| Marca | MAXGE |
| Referencia | EPR2A063300 |
| Tipo | Interruptor diferencial RCCB |
| Número de polos | 2P |
| Intensidad nominal | 63 A |
| Sensibilidad diferencial | 300 mA |
| Clase | Tipo A |
| Tensión nominal | 240 V AC |
| Frecuencia | 50/60 Hz |
| Corriente condicional de cortocircuito | 10 kA |
| Poder de conexión y corte diferencial IΔm | 630 A |
| Corriente residual no operativa | 0,5 × IΔn |
| Tiempo máximo de corte a IΔn | ≤ 0,1 s |
| Tipo de disparo | Electromagnético |
| Tensión soportada a impulso | 4 kV |
| Anchura | 36 mm / 2 módulos |
| Montaje | Carril DIN 35 mm |
| Capacidad de bornes | Hasta 25 mm² |
| Grado de protección | IP20 |
| Normativa | EN / IEC 61008-1 |
| EAN | 8445275015717 |
¿25 A, 40 A o 63 A?
| Referencia | Intensidad | Sensibilidad | IΔm |
| EPR2A025300 | 25 A | 300 mA | 500 A |
| EPR2A040300 | 40 A | 300 mA | 500 A |
| EPR2A063300 | 63 A | 300 mA | 630 A |
Antes de comprar: comprueba que necesitas exactamente un MAXGE EPR2A063300 de 2 polos, 63 A, 300 mA y Tipo A. Si el diferencial existente es de 30 mA, este modelo de 300 mA no es un sustituto equivalente.
Referencias específicas
- 8445275015717
