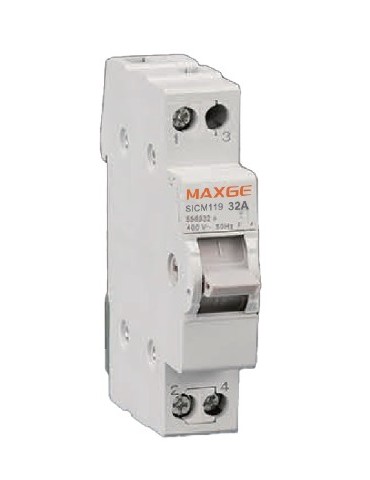

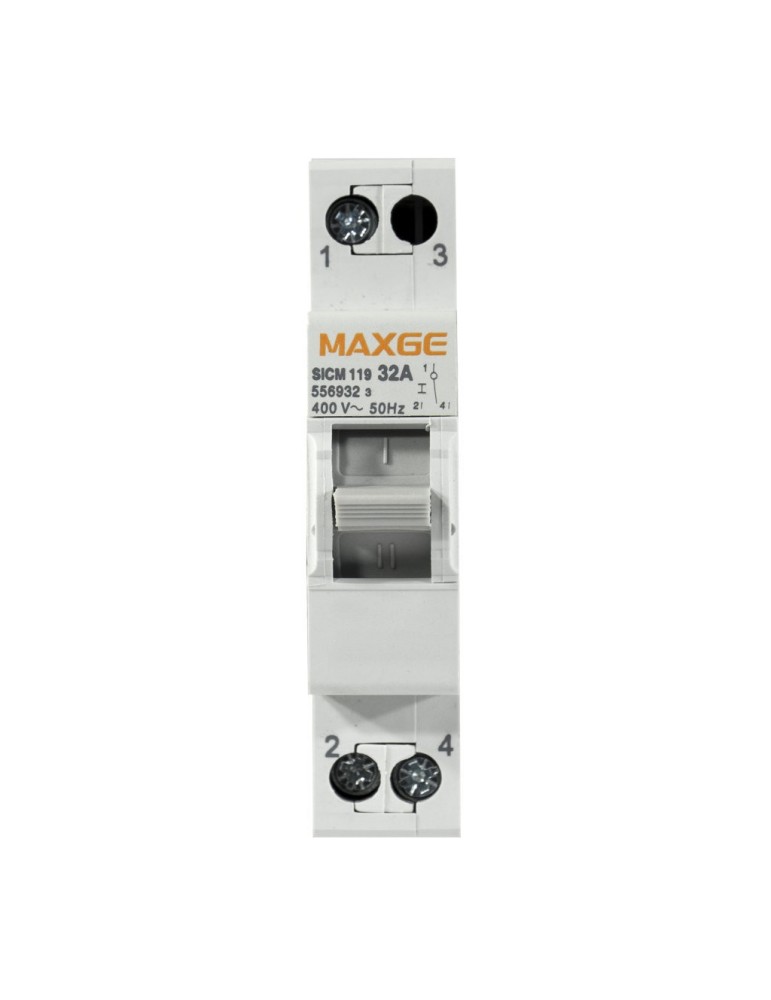

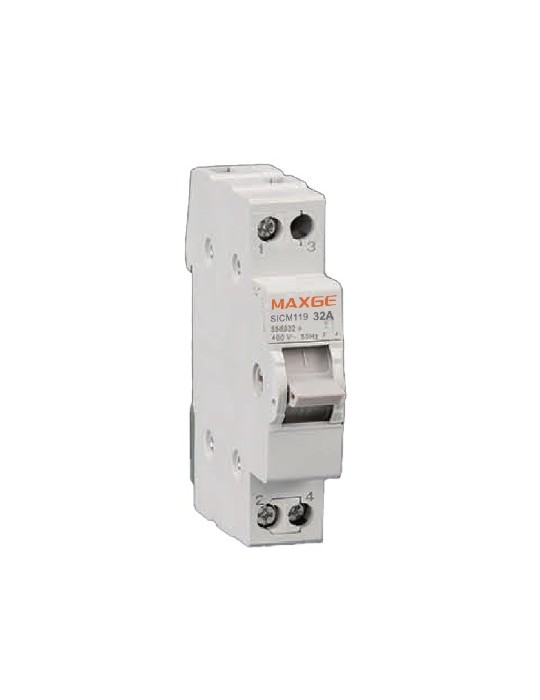

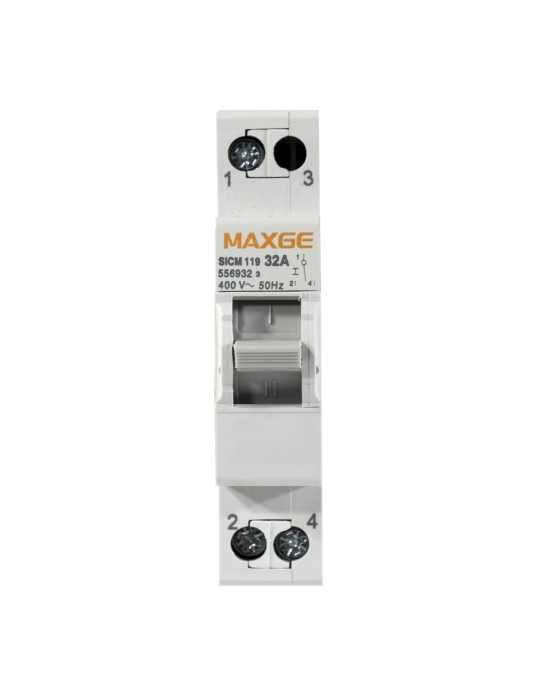

Maxge Conmutador modular 1-0-2 1P 32A SICM119
Escribe tu reseña
Conmutador modular Maxge SICM119 de 1 polo y 32A para selección manual entre dos circuitos mediante posiciones 1-0-2. Tensión de empleo de 400V AC, frecuencia 50/60Hz, montaje en carril DIN y ancho de solo 1 módulo (18 mm). Conforme a EN/IEC 60947-3.
SICM119
11,88 €
Impuestos incluidos
CONMUTADOR MODULAR · 1-0-2 · 1 POLO · 32A
Maxge SICM119 - Conmutador modular de maniobra 1-0-2 1P 32A
Conmutador manual Maxge para seleccionar entre dos circuitos mediante una maniobra de tres posiciones: 1, 0 y 2. La referencia SICM119 dispone de 1 polo, admite hasta 32A y ocupa únicamente un módulo de 18 mm sobre carril DIN.
|
32 A
Corriente térmica
|
1-0-2
Tres posiciones
|
|
1P
Un polo
|
18 mm
1 módulo
|
¿Para qué sirve el Maxge SICM119?
El SICM119 permite seleccionar manualmente entre dos circuitos utilizando una única palanca. La posición central 0 deja el circuito abierto, mientras que las posiciones 1 y 2 seleccionan una u otra entrada o función según el esquema de la instalación.
|
Maniobra manual 1-0-2 Permite seleccionar una posición, pasar por desconexión y seleccionar la segunda posición. |
|
No es una transferencia sin corte El selector incorpora una posición central 0. Por tanto, no debe describirse como un sistema de cambio de alimentación sin interrupción. |
Tres posiciones: 1 - 0 - 2
La característica principal del Maxge SICM119 es su accionamiento manual mediante tres posiciones claramente diferenciadas. La posición 1 selecciona el primer circuito, la posición 0 desconecta y la posición 2 selecciona el segundo circuito.
Versión de 1 polo
La referencia SICM119 corresponde concretamente a la variante de 1 polo. Esto significa que conmuta un único conductor o circuito. Para aplicaciones que requieran cortar o conmutar simultáneamente varios polos deben utilizarse las versiones multipolares correspondientes de la serie SICM.
Corriente térmica de 32A
MAXGE especifica una corriente térmica Ith de 32A a 40 ºC. La intensidad real admisible en una aplicación concreta debe comprobarse siempre según el tipo de carga y las condiciones de utilización.
Tensión de empleo de 400V AC
La ficha técnica oficial de la serie SICM indica para esta referencia una tensión de empleo Ue de 400V AC, con una frecuencia de funcionamiento de 50/60Hz.
Tensión de aislamiento Ui de 500V
La ficha técnica específica de MAXGE establece una tensión asignada de aislamiento Ui de 500V para la serie SICM.
Impulso soportado Uimp de 4kV
La tensión asignada soportada a impulso es de 4kV, según los datos técnicos publicados por MAXGE.
Solo 18 mm de ancho
La versión SICM119 ocupa únicamente 1 módulo de 18 mm, lo que permite integrarla fácilmente en cuadros eléctricos modulares con espacio limitado.
Montaje sobre carril DIN
Su formato modular está diseñado para instalarse directamente sobre carril DIN, junto al resto de dispositivos de mando y protección del cuadro.
Admite cable rígido y flexible
MAXGE especifica bornes para conductores de cobre de 1 a 16 mm² en cable rígido y de 1,5 a 10 mm² en cable flexible.
Doble aislamiento
La gama SICM está construida con doble aislamiento, característica indicada por MAXGE dentro de las especificaciones generales del producto.
Temperatura de funcionamiento
La ficha técnica específica establece un rango de trabajo de -20 ºC a +50 ºC y una temperatura de almacenamiento de -40 ºC a +80 ºC.
Aplicaciones habituales
- Selección manual entre dos circuitos.
- Cuadros eléctricos de control.
- Selección de modos de funcionamiento.
- Maniobras manuales 1-0-2.
- Instalaciones domésticas, comerciales e industriales compatibles.
- Aplicaciones de mantenimiento y control eléctrico.
Importante: esta referencia es de 1 polo. Si la aplicación exige conmutar simultáneamente fase y neutro o varias fases, debe seleccionarse una versión multipolar adecuada. La posición central 0 implica desconexión durante la maniobra entre 1 y 2.
Datos técnicos
| Marca | Maxge |
| Referencia | SICM119 |
| Tipo | Conmutador modular de maniobra |
| Posiciones | 1 - 0 - 2 |
| Polos | 1P |
| Corriente térmica Ith | 32A a 40 ºC |
| Tensión de empleo Ue | 400V AC |
| Frecuencia | 50/60Hz |
| Tensión de aislamiento Ui | 500V |
| Tensión de impulso Uimp | 4kV |
| Cable rígido | 1 - 16 mm² |
| Cable flexible | 1,5 - 10 mm² |
| Ancho | 1 módulo · 18 mm |
| Montaje | Carril DIN |
| Temperatura de trabajo | -20 ºC a +50 ºC |
| Normativa | EN / IEC 60947-3 |
SICM119, SICM219 o SICM319
| Referencia | Polos | Intensidad | Posiciones |
| SICM119 | 1P | 32A | 1-0-2 |
| SICM219 | 2P | 32A | 1-0-2 |
| SICM319 | 3P | 32A | 1-0-2 |
Antes de comprar: el Maxge SICM119 es la versión de 1 polo de la serie SICM, con 32A y posiciones 1-0-2. Si necesitas conmutar simultáneamente más de un conductor, selecciona la versión de 2 o 3 polos adecuada para la instalación.
