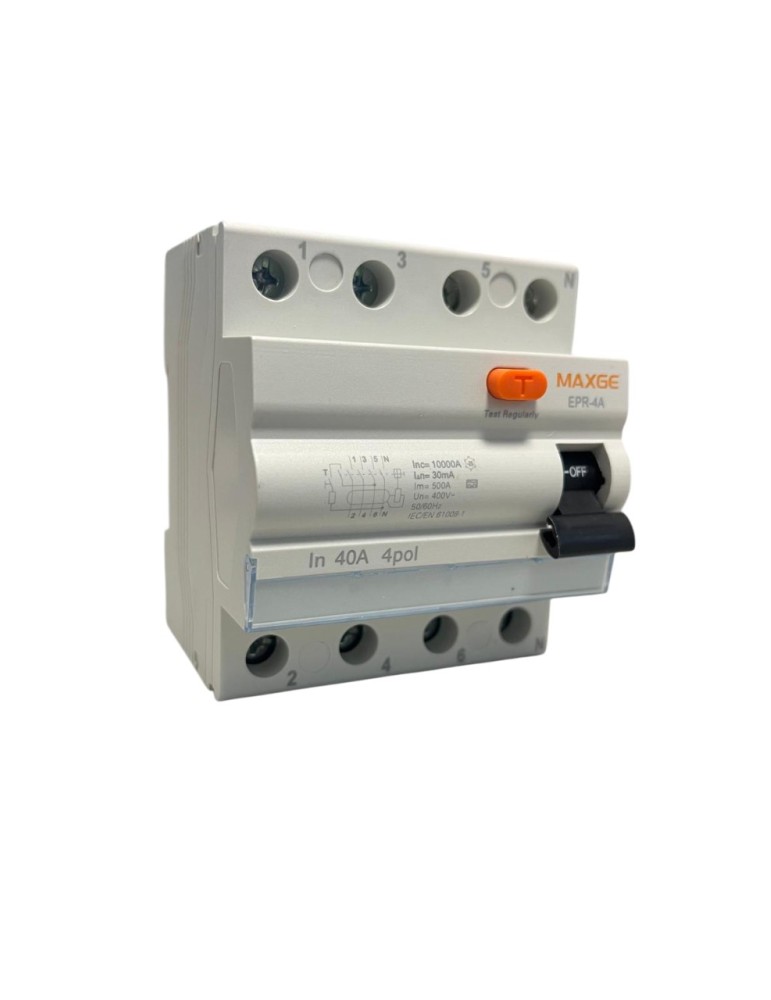

MAXGE EPR4A040030 diferencial superinmunizado 4P 40A 30mA Tipo A 10kA
Escribe tu reseña
Interruptor diferencial MAXGE EPR4A040030 superinmunizado Tipo A, de 4 polos, 40 A y sensibilidad de 30 mA. Diseñado para instalaciones trifásicas con presencia de electrónica, con mayor inmunidad frente a disparos intempestivos. Tensión de empleo de 415 V AC, corriente condicional de cortocircuito de 10 kA y montaje en carril DIN.
EPR4A040030
50,13 €
Impuestos incluidos
Protección diferencial tetrapolar Tipo A
MAXGE EPR4A040030 - Diferencial superinmunizado 4P 40A 30mA Tipo A 10kA
Interruptor diferencial MAXGE EPR4A040030 de 4 polos, intensidad nominal de 40 A y sensibilidad de 30 mA. Pertenece a la gama EPR de MAXGE y utiliza tecnología Tipo A superinmunizada, indicada para instalaciones trifásicas con presencia de electrónica y donde interesa reducir disparos intempestivos.
|
4P Configuración tetrapolar |
40 A Intensidad nominal |
|
30 mA Sensibilidad diferencial |
Tipo A Superinmunizado |
¿Cuándo elegir este diferencial?
El MAXGE EPR4A040030 está indicado cuando se necesita una protección diferencial tetrapolar de 40 A y 30 mA en una instalación trifásica con presencia de electrónica, fuentes de alimentación, variadores, cargadores u otros equipos capaces de generar corrientes residuales pulsantes.
|
Sí encaja si necesitas Un diferencial 4P de 40 A, 30 mA y Tipo A para una instalación trifásica con electrónica y donde se busca mayor inmunidad frente a disparos intempestivos. |
|
No lo confundas con Un diferencial Clase AC convencional, un modelo de 300 mA o una versión bipolar. Número de polos, sensibilidad, intensidad y clase deben coincidir con la instalación. |
Diferencial Tipo A
El EPR4A040030 pertenece a la Clase A. Detecta corrientes diferenciales alternas senoidales y corrientes residuales pulsantes de ambas polaridades, incluyendo componente continua hasta los límites establecidos para este tipo de diferencial.
Pensado para instalaciones con electrónica
MAXGE recomienda la Clase A para cargas resistivas e inductivas y también para numerosos receptores que incorporan electrónica, como fuentes de alimentación, cargadores, ordenadores, televisores, variadores de frecuencia y onduladores.
Mayor inmunidad frente a disparos intempestivos
La gama EPR Tipo A está orientada a ofrecer una mayor estabilidad frente a determinados transitorios, perturbaciones y maniobras bruscas que pueden provocar desconexiones no deseadas en diferenciales convencionales.
Configuración tetrapolar 4P
Su configuración 4P permite realizar el corte simultáneo de los cuatro conductores activos asociados al circuito, resultando adecuada para instalaciones trifásicas compatibles que requieren protección diferencial tetrapolar.
40 A de intensidad nominal
El diferencial tiene una intensidad nominal de 40 A. Este valor debe coordinarse con la protección contra sobreintensidades situada aguas arriba y con las características de la instalación.
Sensibilidad de 30 mA
La sensibilidad diferencial nominal es de 30 mA, valor utilizado habitualmente cuando se requiere protección diferencial de alta sensibilidad.
415 V AC para instalaciones trifásicas
MAXGE especifica para las versiones de 4 polos una tensión de empleo de 415 V AC entre fases, con frecuencia de red de 50/60 Hz.
Corriente condicional de cortocircuito de 10 kA
La gama EPR está especificada con una corriente condicional de cortocircuito de 10 kA. Este dato no debe confundirse con el poder de conexión y corte diferencial del propio RCCB.
500 A de poder de conexión y corte diferencial
Para los calibres de 25 A y 40 A, MAXGE especifica un poder de conexión y corte diferencial IΔm de 500 A.
Formato de 4 módulos
La familia EPR utiliza aproximadamente 18 mm por polo. La versión 4P ocupa por tanto aproximadamente 72 mm, equivalentes a 4 módulos DIN.
Conexión hasta 35 mm²
Para intensidades de 16 a 63 A, MAXGE especifica bornes para conductor flexible de hasta 25 mm² y conductor rígido de hasta 35 mm².
Aislamiento y protección eléctrica
La gama EPR dispone de una tensión de aislamiento Ui de 500 V, tensión soportada a impulso de 4 kV, grado de contaminación 3 y doble aislamiento Clase II.
Compatible con auxiliares eléctricos
La serie EPR permite el acoplamiento de accesorios y auxiliares eléctricos, una ventaja interesante en cuadros donde se requiere señalización, control u otras funciones complementarias.
Aplicaciones habituales
- Cuadros eléctricos trifásicos.
- Instalaciones terciarias.
- Locales comerciales.
- Oficinas.
- Instalaciones con iluminación LED.
- Equipos electrónicos y fuentes de alimentación.
- Variadores de frecuencia y onduladores compatibles.
- Instalaciones trifásicas donde interesa reducir disparos intempestivos.
Importante: un diferencial superinmunizado no debe utilizarse para ocultar una fuga real o un defecto de aislamiento. Si el dispositivo dispara repetidamente, la instalación debe revisarse. Comprueba también que necesitas exactamente 4 polos, 40 A, 30 mA y Tipo A.
Datos técnicos
| Marca | MAXGE |
| Referencia | EPR4A040030 |
| Gama | EPR |
| Tipo | Interruptor diferencial RCCB |
| Número de polos | 4P |
| Intensidad nominal | 40 A |
| Sensibilidad diferencial | 30 mA |
| Clase | Tipo A |
| Tensión de empleo | 415 V AC entre fases |
| Frecuencia | 50/60 Hz |
| Corriente condicional de cortocircuito | 10 kA |
| Poder de conexión y corte diferencial IΔm | 500 A |
| Intensidad residual no operativa | 0,5 × IΔn |
| Tensión de aislamiento Ui | 500 V |
| Tensión soportada a impulso Uimp | 4 kV |
| Doble aislamiento | Clase II |
| Anchura | 72 mm / 4 módulos |
| Montaje | Carril DIN |
| Conductor flexible máx. | 25 mm² |
| Conductor rígido máx. | 35 mm² |
| Temperatura de trabajo | -5 ºC a +40 ºC |
| Normativa | EN/IEC 61008-1 |
| EAN actual en vuestra ficha | 8445275015984 |
¿4P Tipo AC o 4P Tipo A?
| Característica | Clase AC | EPR4A040030 Tipo A |
| Corriente residual alterna | Sí | Sí |
| Corriente residual pulsante | No | Sí |
| Instalaciones con electrónica | Más limitado | Más adecuado |
| Inmunidad frente a disparos intempestivos | Convencional | Superior |
Antes de comprar: comprueba que necesitas exactamente un diferencial MAXGE EPR4A040030 de 4 polos, 40 A, 30 mA y Tipo A. Es la opción adecuada cuando la instalación trifásica requiere detección de corrientes residuales pulsantes y mayor inmunidad que un Clase AC convencional.
Referencias específicas
- 8445275015984
