Schneider Electric Harmony XALD caja vacía 1 orificio Ø22 mm XALD01
Escribe tu reseña

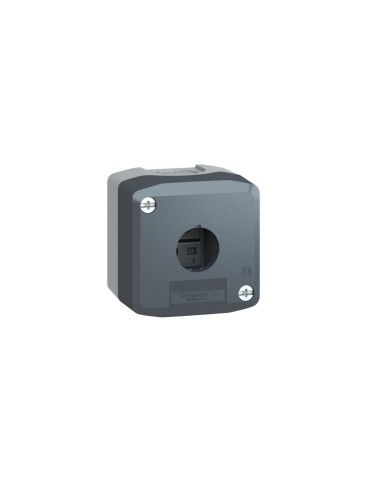

Caja vacía Schneider Electric Harmony XALD01 con 1 orificio de Ø22 mm para montar pulsadores, selectores o pilotos de la gama Harmony XB5. Fabricada en plástico con tapa gris oscura y base gris clara, ofrece protección IP66, IP67, IP69 e IP69K y unas dimensiones aproximadas de 68 × 68 × 53 mm.
XALD01
16,35 €
Impuestos incluidos
CAJA DE MANDO · HARMONY XALD · 1 ORIFICIO Ø22 MM
Schneider Electric XALD01 - Caja vacía Harmony XALD para 1 pulsador Ø22 mm
Caja de mando vacía Schneider Electric de la gama Harmony XALD, preparada para montar un pulsador, selector, piloto u otro operador compatible de Ø22 mm. Su construcción en plástico y su elevada protección frente al polvo y al agua la hacen especialmente indicada para maquinaria, cuadros y puestos de control.
|
Ø22 mm
Orificio de montaje
|
1 hueco
Puesto de mando
|
|
IP66 · IP67
Protección ambiental
|
IP69 · IP69K
Alta protección al agua
|
¿Qué puedes montar en la XALD01?
La XALD01 se suministra vacía para que el instalador pueda configurar el puesto de mando según la aplicación. El orificio frontal de Ø22 mm está pensado especialmente para los componentes plásticos Schneider Electric Harmony XB5.
|
Compatible con Harmony XB5 Puede equiparse con pulsadores, pilotos, selectores y otros operadores de Ø22 mm compatibles de la gama XB5. |
|
Caja vacía: tú eliges la función La referencia XALD01 corresponde únicamente a la caja. El pulsador, selector, piloto y bloques de contacto se seleccionan aparte. |
Puesto de mando vacío Harmony XALD
La Schneider Electric XALD01 pertenece a la familia Harmony XALD / XALK de estaciones de control plásticas para unidades de mando y señalización de Ø22 mm. Schneider la identifica específicamente como un puesto de mando vacío Harmony XALD de un orificio.
Compatible con pulsadores, selectores y pilotos Harmony XB5
Schneider Electric confirma la compatibilidad de esta caja con los pulsadores, interruptores, selectores y pilotos plásticos Harmony XB5 de Ø22 mm, permitiendo crear un puesto de mando adaptado a cada máquina o instalación.

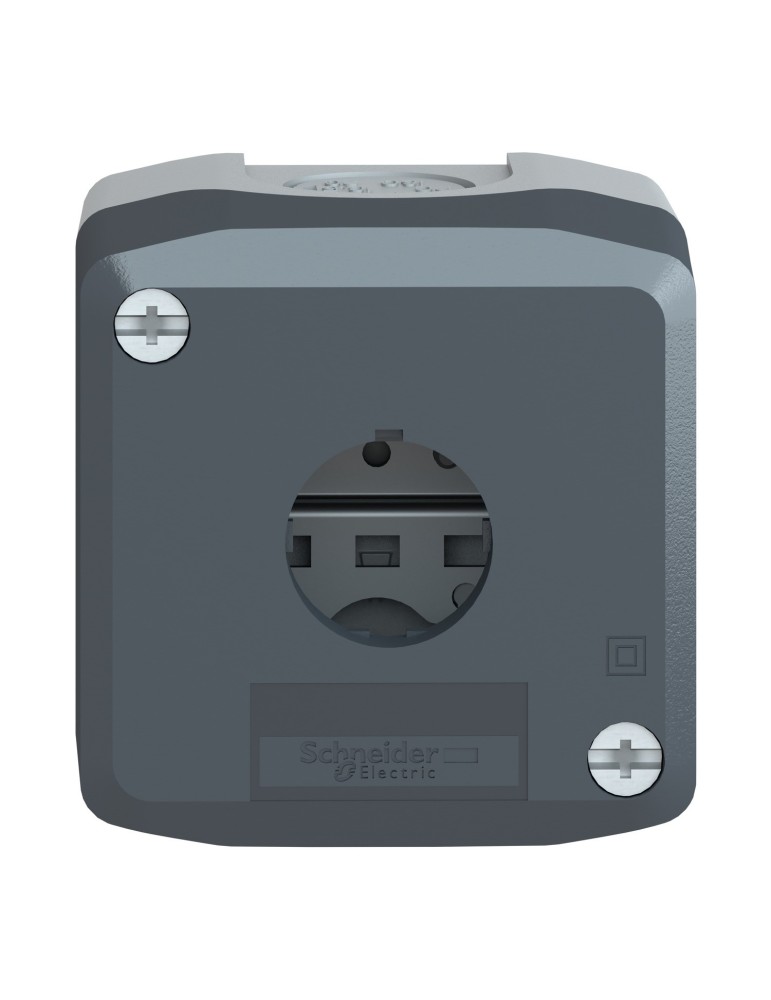

Un único orificio de Ø22 mm
La tapa dispone de 1 orificio preparado para alojar una unidad de mando o señalización de diámetro normalizado Ø22 mm. Esto permite crear un puesto compacto para una única función.
Tapa gris oscura y base gris clara
La caja combina una tapa gris oscura con una base gris clara, acabado característico de la gama XALD. El contraste facilita la identificación visual del puesto de mando en cuadros, máquinas y entornos industriales.
Protección IP66, IP67, IP69 e IP69K
Schneider Electric especifica para la gama XALD/XALK grados de protección IP66, IP67, IP69 e IP69K cuando el conjunto está correctamente configurado e instalado. Esto proporciona una elevada protección frente a polvo, agua y procesos de limpieza exigentes.
Pensada para uso industrial
La serie Harmony XALD está desarrollada para aplicaciones de control en maquinaria, edificios e infraestructuras. Su construcción compacta permite instalar puestos de mando directamente sobre máquinas, paredes, paneles o estructuras compatibles.
Dimensiones compactas: 68 × 68 × 53 mm
La envolvente tiene unas dimensiones exteriores aproximadas de 68 × 68 × 53 mm, antes de montar el operador frontal. La profundidad final aumenta en función del pulsador, selector o piloto instalado.

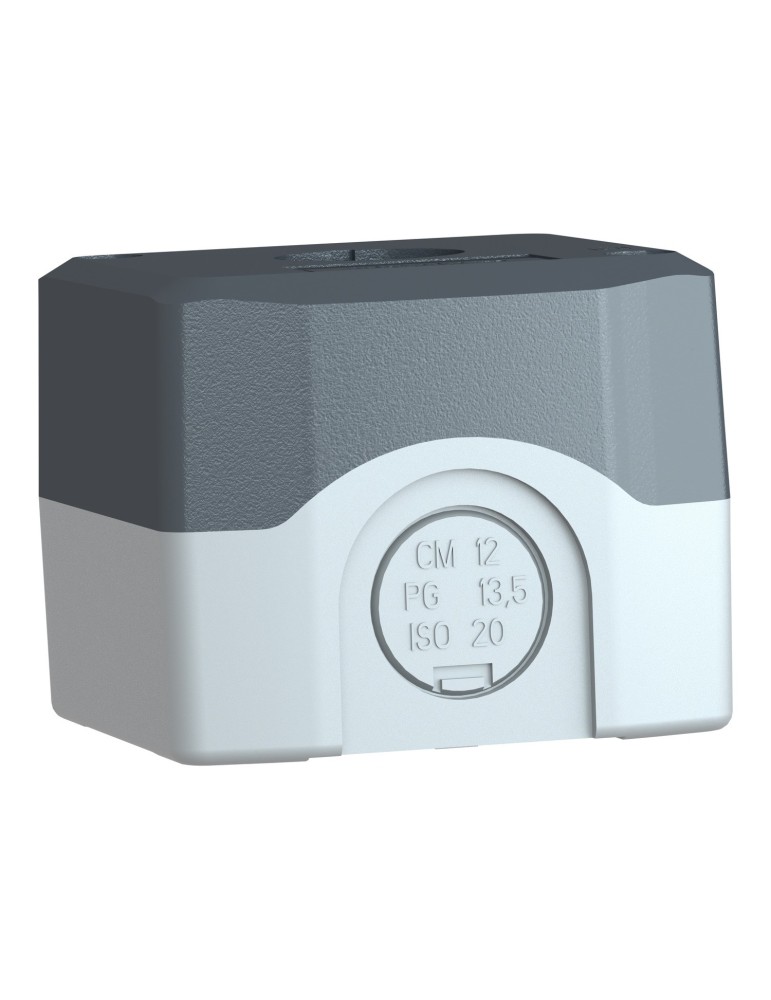

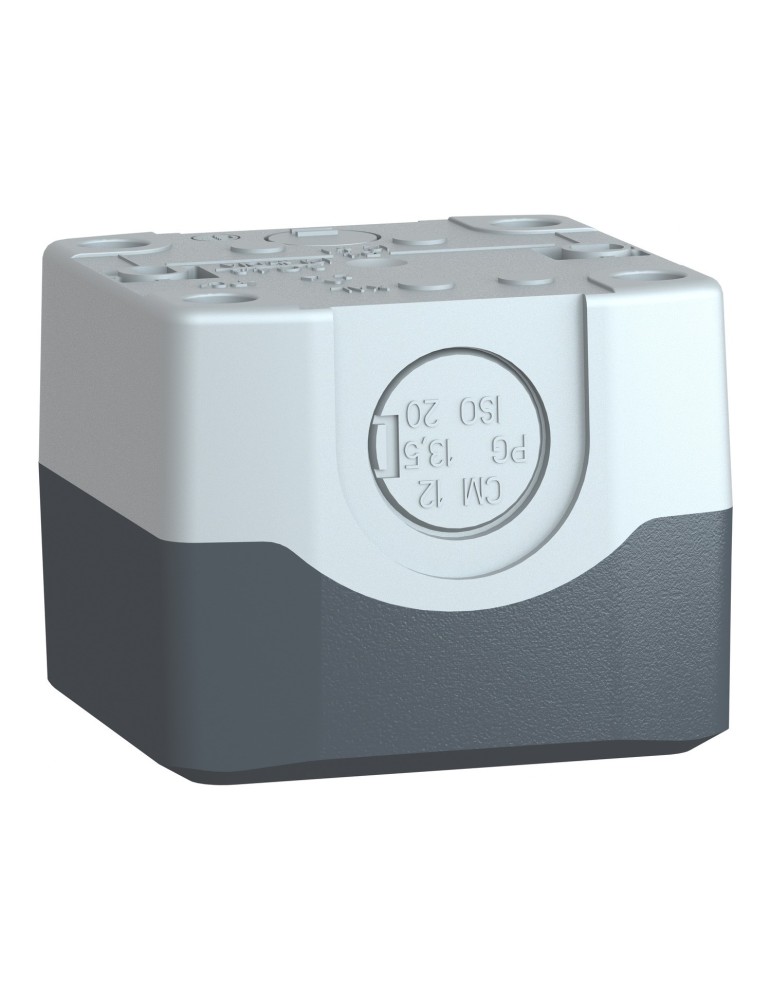

Entradas previstas para cableado
El diseño de la envolvente incorpora zonas previstas para facilitar la entrada de cable y el montaje de prensaestopas compatibles. Esto permite mantener un cableado ordenado y adaptar la caja a diferentes tipos de instalación.
Hasta 3 bloques de contacto por cabezal compatible
La arquitectura Harmony XB5 permite configurar determinados operadores con hasta 3 bloques de contactos NA o NC por cabezal, dependiendo del operador seleccionado y de la configuración final.
Aplicaciones habituales
- Pulsadores de marcha y paro.
- Selectores de funcionamiento.
- Pilotos de señalización.
- Mandos auxiliares de maquinaria.
- Puestos de control industriales.
- Automatización de máquinas.
- Instalaciones de edificios e infraestructuras.
- Entornos donde se necesita una envolvente protegida.
Importante: la XALD01 se suministra vacía. No incluye pulsador, selector, piloto ni bloques de contacto. Para completar el puesto de mando debes seleccionar un operador de Ø22 mm compatible, especialmente de la gama Schneider Electric Harmony XB5.
Datos técnicos
| Marca | Schneider Electric |
| Referencia | XALD01 |
| Gama | Harmony XALD / XALK |
| Tipo | Caja / puesto de mando vacío |
| Número de orificios | 1 |
| Diámetro | Ø22 mm |
| Compatibilidad | Harmony XB5 |
| Material | Plástico / policarbonato |
| Color tapa | Gris oscuro |
| Color base | Gris claro |
| Protección IP | IP66 · IP67 · IP69 · IP69K |
| Dimensiones caja | 68 × 68 × 53 mm aprox. |
| EAN | 3389110114737 |
¿Qué necesitas para completar la caja?
| Elemento | Incluido |
| Caja Harmony XALD01 | Sí |
| Pulsador / selector / piloto Ø22 mm | No |
| Bloques de contacto | No |
| Prensaestopas / entrada de cable | Según montaje |
Antes de comprar: la Schneider Electric XALD01 es una caja vacía con 1 orificio Ø22 mm. Para crear el puesto de mando completo debes añadir el pulsador, selector o piloto Harmony XB5 y los bloques de contacto necesarios según la función que quieras realizar.
Referencias específicas
- 3389110114737
