Schneider Electric Harmony XALD caja vacía 3 orificios Ø22 mm XALD03
Escribe tu reseña

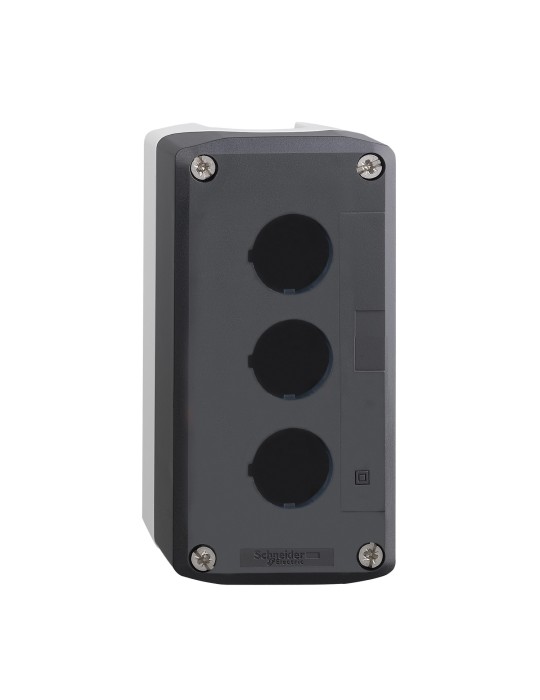

Caja vacía Schneider Electric Harmony XALD03 con 3 orificios de Ø22 mm para montar pulsadores, selectores o pilotos de la gama Harmony XB5. Fabricada en policarbonato, con tapa gris oscura y base gris clara, ofrece protección IP66, IP67, IP69 e IP69K y permite configurar un puesto de mando compacto de tres funciones.
XALD03
20,76 €
Impuestos incluidos
CAJA DE MANDO · HARMONY XALD · 3 ORIFICIOS Ø22 MM
Schneider Electric XALD03 - Caja vacía Harmony XALD para 3 pulsadores Ø22 mm
Caja de mando vacía Schneider Electric de la gama Harmony XALD, preparada para montar hasta tres operadores de Ø22 mm. Permite combinar pulsadores, selectores, pilotos u otros elementos compatibles Harmony XB5 en un único puesto de mando compacto y resistente.
|
3 orificios
Puesto de mando múltiple
|
Ø22 mm
Diámetro de montaje
|
|
IP66 · IP67
Protección ambiental
|
IP69 · IP69K
Alta protección al agua
|
¿Qué puedes montar en la XALD03?
La XALD03 se suministra vacía y permite crear un puesto de mando de tres funciones. Sus orificios de Ø22 mm están preparados para elementos de mando y señalización Harmony XB5.
|
Tres funciones en una sola caja Puedes combinar, por ejemplo, marcha, paro y señalización, o cualquier otra combinación compatible de tres operadores. |
|
Compatible con Harmony XB5 Admite pulsadores, selectores, interruptores, pilotos y otros operadores plásticos de Ø22 mm de la gama XB5. |
Puesto de mando vacío Harmony XALD
La Schneider Electric XALD03 pertenece a la familia Harmony XALD/XALK y está concebida como un puesto de mando vacío de 3 orificios. La función final depende de los operadores que instale el usuario.

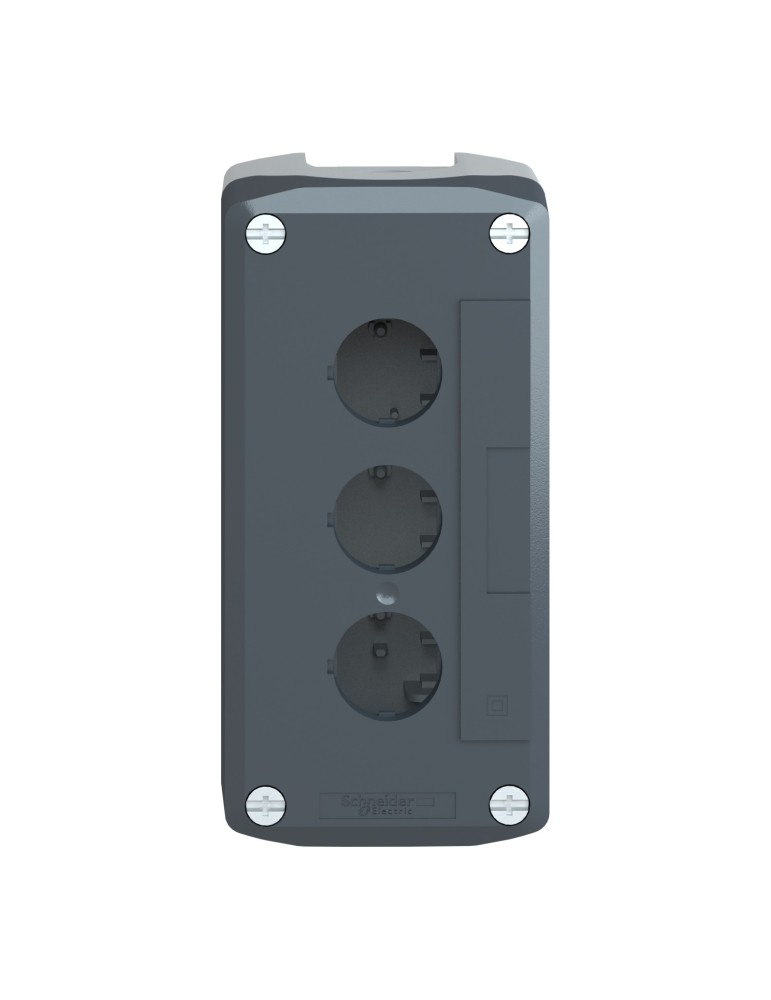

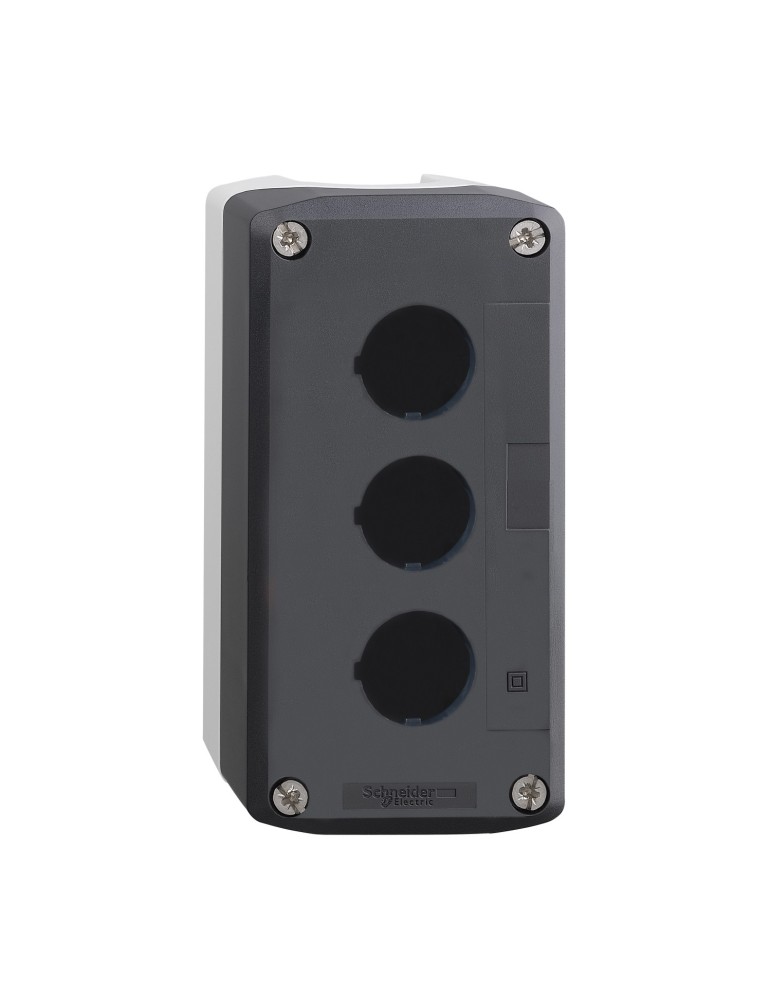

Tres orificios de Ø22 mm
La tapa frontal incorpora 3 orificios de Ø22 mm, dispuestos para montar tres elementos de mando o señalización independientes.
Compatible con pulsadores, selectores y pilotos Harmony XB5
Schneider Electric confirma compatibilidad total con la gama Harmony XB5, incluyendo pulsadores, interruptores, selectores y pilotos plásticos de Ø22 mm.
Posibilidad de hasta 3 bloques por cabezal
Según el operador elegido, Schneider contempla la posibilidad de añadir hasta 3 bloques de contacto NA o NC por cabezal, lo que permite crear configuraciones de mando más completas.
Fabricada en policarbonato
La envolvente está fabricada en policarbonato, material utilizado por Schneider para esta familia de puestos de mando plásticos.

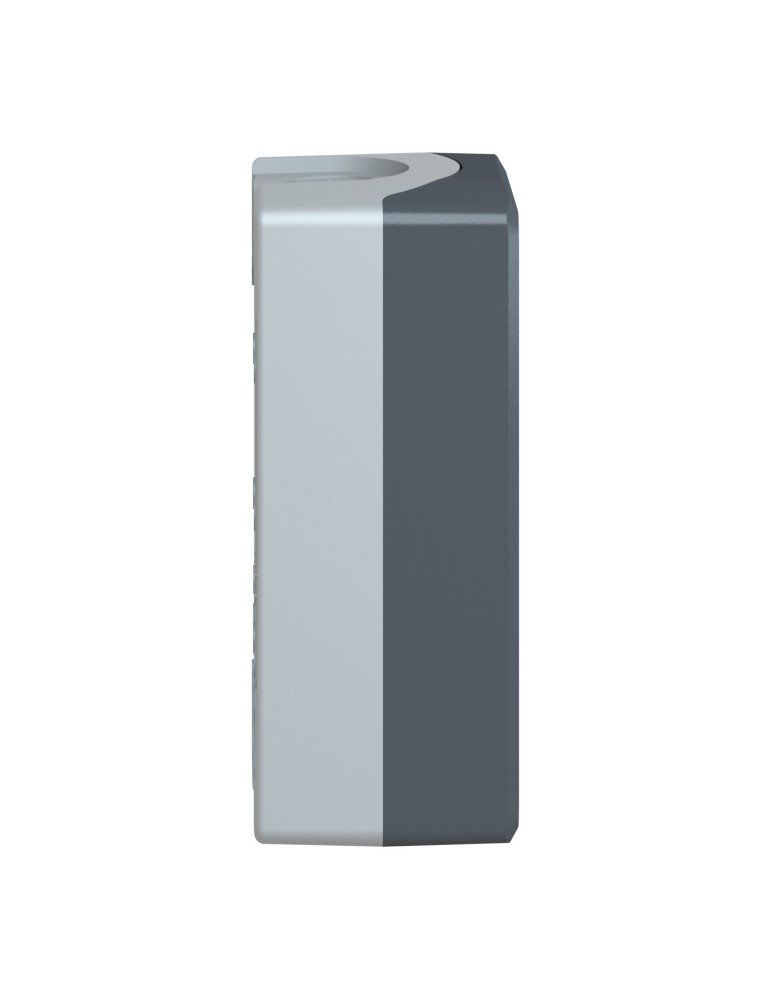

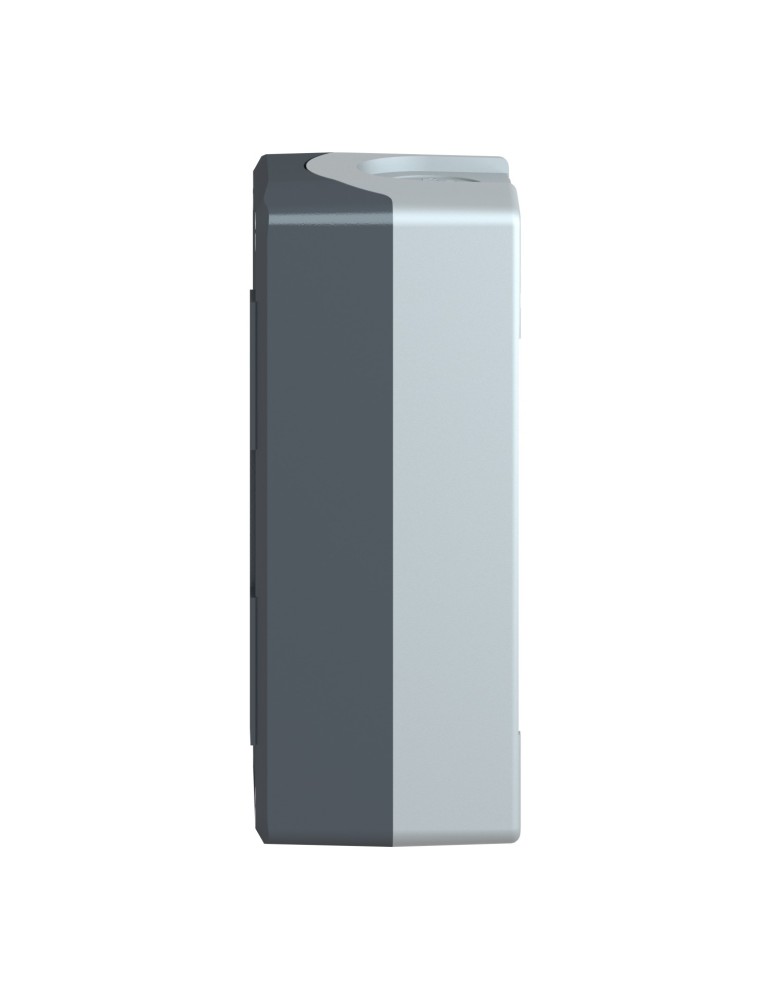

Tapa gris oscura y base gris clara
La XALD03 combina una tapa gris oscura RAL 7016 con una base gris clara RAL 7035, manteniendo la estética característica de la serie Harmony XALD.
Protección IP66, IP67, IP69 e IP69K
Una vez correctamente equipada e instalada, la gama ofrece elevados grados de protección frente a polvo y agua: IP66, IP67, IP69 e IP69K.
Preparada para entornos exigentes
Su construcción permite utilizarla como puesto de mando en maquinaria, instalaciones industriales y zonas donde el equipo puede estar expuesto a polvo, humedad o tareas de limpieza.

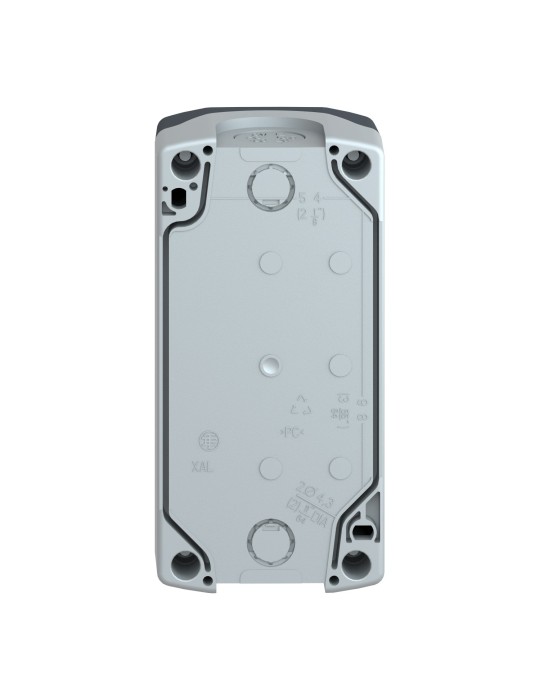

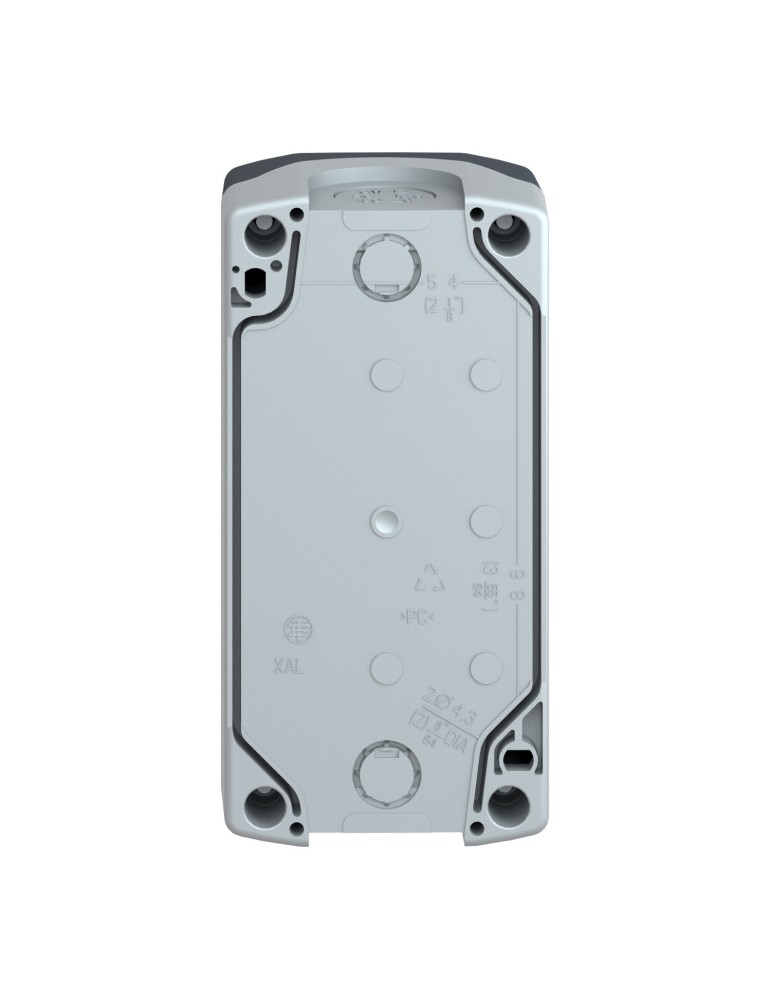

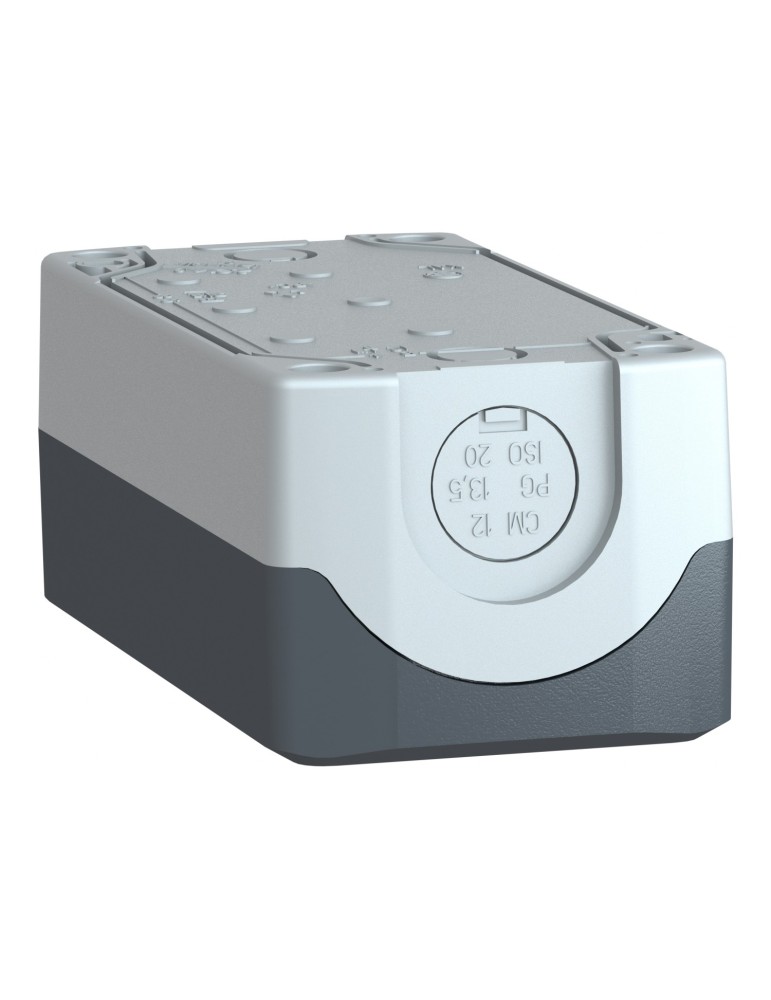

Entradas previstas para cableado
Schneider especifica entradas premarcadas para cable y para prensaestopas compatibles, facilitando el paso de conductores hacia el interior de la caja.
Configuración vertical de 3 puestos
La XALD03 dispone de 1 fila horizontal y 3 posiciones verticales, una disposición especialmente útil para crear secuencias de mando claras y fácilmente identificables.
Aplicaciones habituales
- Marcha / paro / señalización.
- Mandos de maquinaria.
- Selectores de funcionamiento.
- Puestos de control industriales.
- Automatización y cuadros auxiliares.
- Sistemas de señalización mediante pilotos.
- Instalaciones de edificios e infraestructuras.
- Combinaciones personalizadas de tres operadores.
Importante: la XALD03 se suministra vacía. No incluye pulsadores, selectores, pilotos ni bloques de contacto. Debes seleccionar por separado los tres operadores de Ø22 mm y los contactos necesarios para la función deseada.
Datos técnicos
| Marca | Schneider Electric |
| Referencia | XALD03 |
| Gama | Harmony XALD / XALK |
| Tipo | Caja / puesto de mando vacío |
| Número de orificios | 3 |
| Diámetro de montaje | Ø22 mm |
| Disposición | 1 fila × 3 puestos verticales |
| Compatibilidad | Harmony XB5 |
| Material | Policarbonato |
| Color tapa | Gris oscuro RAL 7016 |
| Color base | Gris claro RAL 7035 |
| Protección | IP66 · IP67 · IP69 · IP69K |
| Montaje | Para montaje por el usuario |
| EAN | 3389110114812 |
XALD01 o XALD03: ¿qué cambia?
| Característica | XALD01 | XALD03 |
| Orificios | 1 | 3 |
| Diámetro | Ø22 mm | Ø22 mm |
| Compatibilidad | XB5 | XB5 |
| Uso habitual | Una función | Tres funciones |
Antes de comprar: la Schneider Electric XALD03 es una caja vacía para 3 operadores de Ø22 mm. Para completar el puesto de mando debes añadir los pulsadores, selectores o pilotos Harmony XB5 y los bloques de contacto correspondientes.
