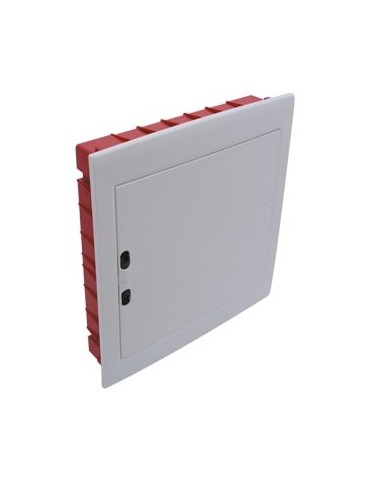

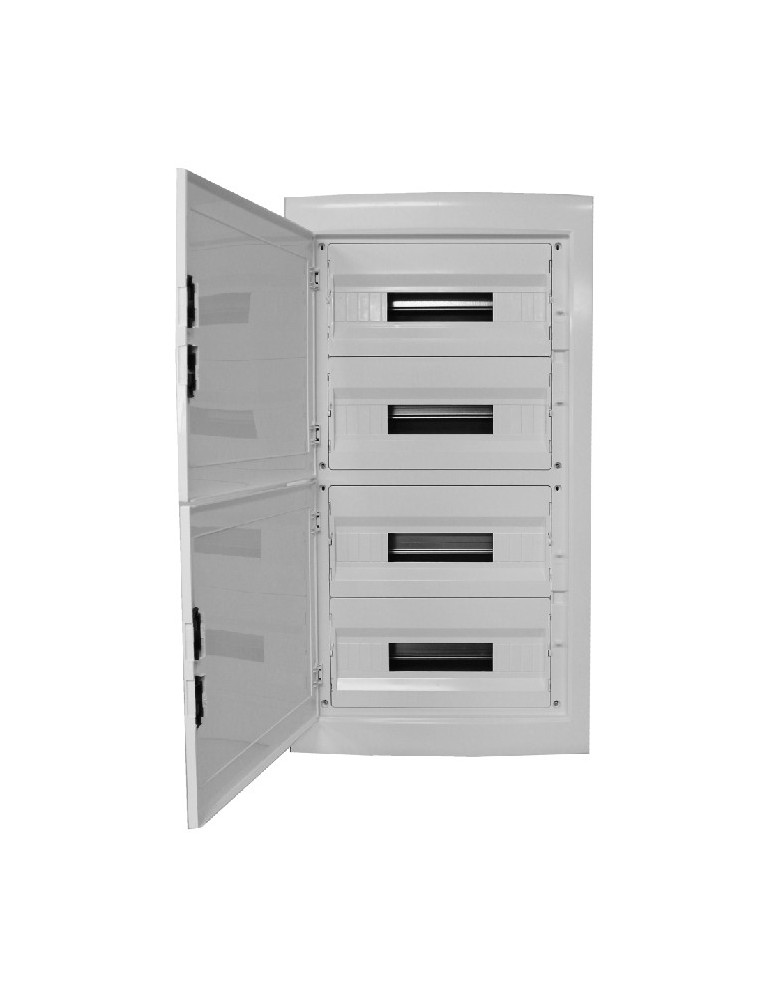

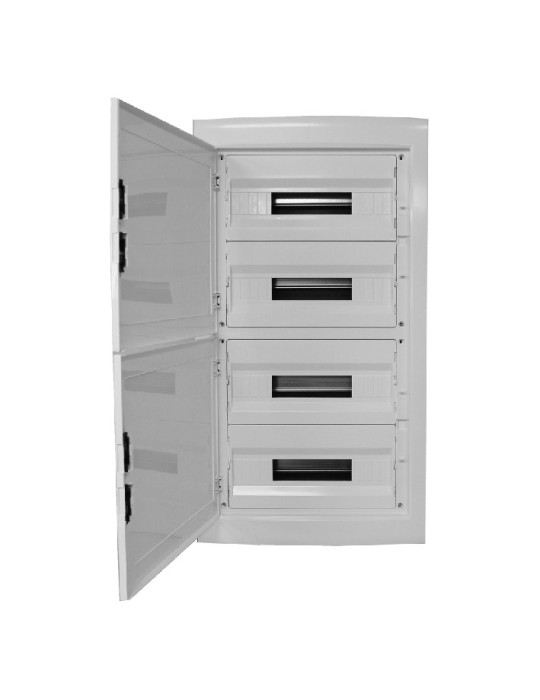

Maxge caja de distribución empotrable 36 elementos 3 filas CP12936

La Maxge CP12936 es una caja de distribución modular empotrable diseñada para alojar hasta 36 elementos modulares organizados en 3 filas (típicamente 12 módulos por fila). Esta envolvente permite integrar interruptores automáticos, diferenciales, fusibles, relés y otros dispositivos en instalaciones eléctricas residenciales, terciarias o comerciales interiores, de forma ordenada, segura y estéticamente discreta.

Fabricada con materiales aislantes de alta calidad, esta caja ofrece protección mecánica y funcionalidad en su diseño interior, al tiempo que permite el acceso y mantenimiento sencillo de los componentes eléctricos integrados.

Características principales y especificaciones técnicas

A partir de información disponible para la referencia CP12936 (y datos característicos de cajas similares) se pueden destacar las siguientes especificaciones:

• Capacidad modular: 36 módulos (3 × 12 módulos de 18 mm cada uno).

• Tipo de instalación: empotrar en pared, integrándose de forma discreta en el paramento.

• Material del cuerpo: ABS aislante autoextinguible (resina técnica)

• Grado de protección frente a polvo y sólidos: IP40 (protege contra objetos sólidos > 1 mm, pero no es estanca frente a agua)

• Resistencia mecánica: índice de impacto IK07 (capacidad de soportar impactos moderados)

• Dimensiones exteriores estimadas: 570 × 103 × 330 mm

• Aislamiento / Clase: Clase II (aislada)

• Tensión de servicio: hasta 400 VAC

• Apertura de puerta: apertura lateral hasta 180° para facilitar operación

• Normativa: cumple IEC 60670 y IEC 62208 (normas de envolventes para equipos eléctricos)

• Chasis modular extraíble: incluye bastidor/chasis modular que puede extraerse para facilitar el montaje o cableado previo

• Color estándar/acabado: blanco (RAL 9003) u otros tonos neutros, para integrarse en instalaciones interiores.

Estas características la posicionan dentro de la gama de cajas empotrables de capacidad media-alta, adecuada para instalaciones que requieren numerosos circuitos modulares.

Ventajas y beneficios

• Alta capacidad modular: con espacio para 36 elementos modulares, permite centralizar múltiples circuitos eléctricos en un solo cuadro compacto.

• Diseño empotrable discreto: queda casi al ras de la pared, evitando sobresalientes que rompan la estética interior.

• Facilidad de instalación y mantenimiento: chasis extraíble facilita montar los dispositivos fuera de la envolvente o hacer el cableado previo y luego insertarlo.

• Protección y seguridad: aporta protección frente al contacto accidental y frente a entrada de partículas sólidas (grado IP40), asegurando la integridad de los componentes internos.

• Resistencia mecánica: índice IK07 permite tolerar pequeños impactos o golpes durante la manipulación o uso cotidiano.

• Normativa homologada: al ajustarse a estándares IEC, facilita la homologación en proyectos eléctricos y su aceptación en inspecciones.

• Flexibilidad y escalabilidad: el diseño modular permite ampliar o reorganizar elementos sin necesidad de cambiar la envolvente completa.

• Acceso cómodo: puerta con apertura lateral y posibilidad de apertura total para trabajar en componentes interiores.

Aplicaciones típicas

• Viviendas unifamiliares y bloques de pisos donde se necesiten múltiples circuitos (iluminación, tomas, climatización, domótica).

• Instalaciones eléctricas comerciales ligeras: pequeños comercios, oficinas, salas de máquinas, locales interiores.

• Subcuadros secundarios dentro de edificios: para distribuir circuitos de pisos superiores, zonas comunes, etc.

• Reformas o ampliaciones de cuadros existentes, donde sea necesario aumentar la capacidad modular sin modificar la estructura del muro.

• Instalaciones interiores en locales técnicos o salas de control que no estén expuestas directamente a humedad o líquidos.

Montaje e instalación recomendada

Paso a paso sugerido

1. Preparación del hueco en pared
   Dimensionar el vano de empotramiento de acuerdo con las medidas interiores del cuerpo de la caja (ver ficha técnica), dejando margen suficiente para las conexiones de los conductores.

2. Fijación del cuerpo
   Colocar y fijar la envolvente mediante tornillos y tacos adecuados al soporte (ladrillo, bloques, tabiques), asegurando que quede bien nivelada y estable.

3. Perforación o apertura de entradas de cable
   Utilizar las zonas predispuestas (pre-cortes, zonas reversibles) para introducir los cables de fase, neutro y protección. En ocasiones puede haber tapas o pestañas adaptables.

4. Colocación del chasis modular
   Extraer el bastidor modular (si es extraíble) y realizar el montaje de los rieles DIN (normalmente de 35 mm) o placas de sujeción previamente.

5. Conexión de puesta a tierra
   Fijar el conductor de protección (PE) al borne de tierra de la caja y, si la puerta cuenta con conexión, asegurarse de la continuidad de equipotencialidad.

6. Instalación de dispositivos modulares
   Montar interruptores automáticos, diferenciales, protecciones y otros elementos en sus posiciones, y proceder al cableado entre ellos respetando orden y canalización interna.

7. Colocación del chasis en la envolvente
   Una vez completado el cableado, insertar el chasis con los dispositivos en la caja empotrada, ajustando y asegurando su encaje.

8. Cierre de la puerta y verificación final
   Cerrar la tapa frontal, comprobar accesibilidad, ausencia de tensión residual en la envolvente y funcionalidad de los elementos instalados.

Consideraciones durante el montaje

• No doblar excesivamente los cables al pasar por el interior de la caja para no impedir el cierre de la puerta.

• Dejar espacio libre para posibles ampliaciones o mantenimiento.

• Verificar que la profundidad útil es suficiente para alojar todos los dispositivos sin interferir con la puerta.

• En zonas donde pueda haber humedad o salpicaduras, considerar el uso de envolventes con grado de protección superior.

Conclusión

La Maxge CP12936 caja de distribución empotrable de 36 elementos en 3 filas representa una solución potente y elegante para instalaciones eléctricas con alta densidad de circuitos. Gracias a su capacidad modular, chasis extraíble, diseño empotrable y cumplimiento normativo, ofrece gran funcionalidad para viviendas, locales comerciales o subcuadros secundarios. Si bien su grado de protección (IP40) la limita a ambientes interiores secos, es ideal para interiores donde la prioridad es lograr una distribución ordenada y estética.
