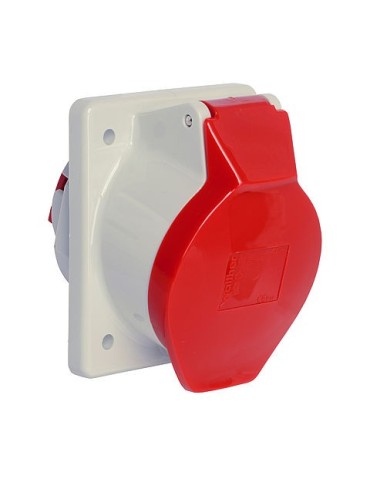

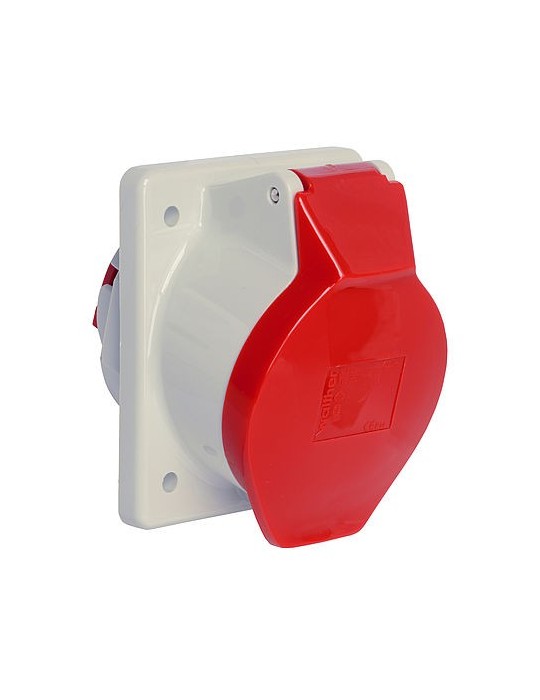

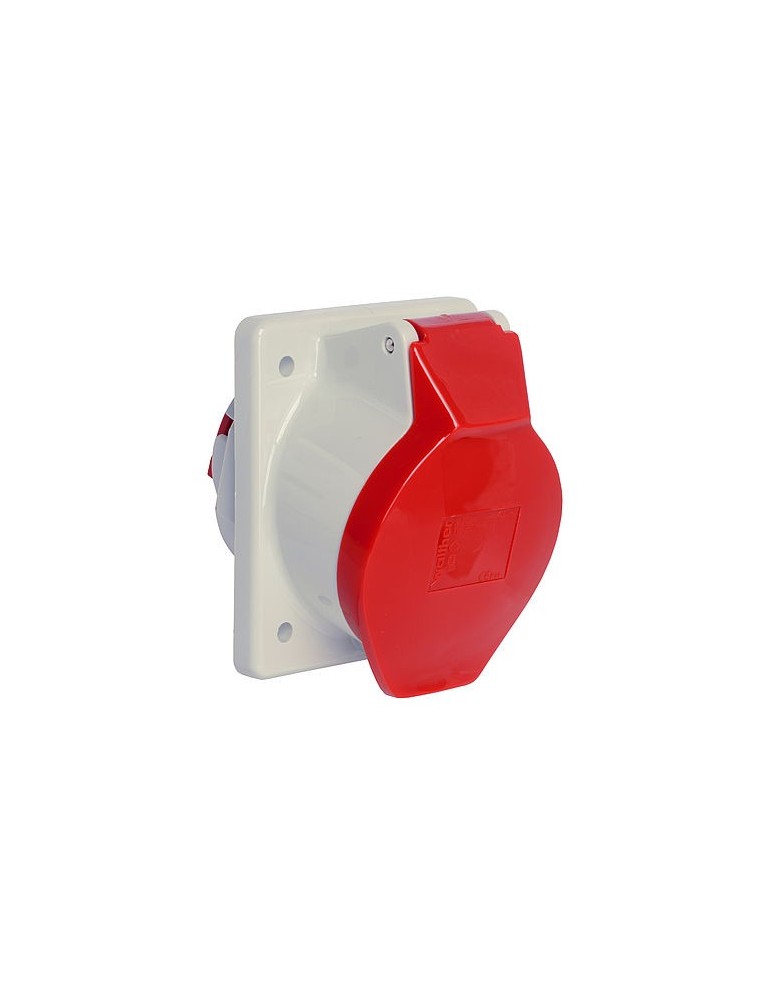

Walther Base CEE Inclinada 16A 3P+N+T 400V IP44 Roja 510
Escribe tu reseña
Base CEE inclinada Walther 510 de 16 A, 3P+N+T, 400 V y posición 6 h. Protección IP44, conexión mediante tornillo, cuerpo en PA6 y brida de montaje de 85 x 75 mm.
510
14,37 €
Impuestos incluidos
Descripción
Base industrial CEE inclinada 16 A
Base Walther 3P+N+T 400 V IP44 para montaje en panel
La Walther 510 es una base industrial CEE inclinada de 16 A y 400 V con configuración 3P+N+T, posición horaria 6 h y protección IP44. Sus cinco polos permiten disponer de tres fases, neutro y conductor de protección en un punto fijo de conexión.
|
16 A Intensidad nominal |
400 V Tensión nominal |
|
3P+N+T 5 polos |
IP44 Grado de protección |
¿Para qué sirve?
Esta base permite instalar una toma CEE fija de 16 A y 400 V en cuadros, paneles y envolventes. Su configuración de cinco polos está pensada para equipos trifásicos que necesitan tres fases, neutro y conductor de protección.
|
Sí encaja si necesitas Una base CEE fija e inclinada de 16 A, 400 V y 5 polos para una instalación que necesita tres fases, neutro y tierra. |
|
No es la opción adecuada si buscas Una conexión trifásica sin neutro de 4 polos, una base móvil para cable, una toma monofásica de 230 V o una versión IP67. |
Base fija CEE 3P+N+T
La Walther 510 dispone de cinco polos: tres fases, neutro y conductor de protección. Esta configuración permite alimentar equipos trifásicos de 400 V que también necesitan disponer de neutro.
Diseño inclinado
La ejecución inclinada orienta el punto de conexión respecto al plano de montaje, facilitando la inserción y extracción de la clavija cuando la base está instalada sobre un cuadro, panel o envolvente.
Brida de 85 x 75 mm
Walther especifica una brida de montaje de 85 x 75 mm, con una distancia entre los taladros de fijación de 60 x 60 mm. Estas medidas son especialmente útiles cuando se utiliza como recambio de una base existente.
400 V y posición 6 h
La base está destinada a redes de 400 V y utiliza la posición horaria normalizada de 6 h. La identificación exterior es roja, siguiendo la codificación habitual de las conexiones CEE para esta tensión.
Conexión mediante tornillo
La conexión eléctrica se realiza mediante bornes de tornillo, permitiendo realizar el cableado desde el interior del cuadro o envolvente donde se instala la base.
Cuerpo en PA6 y protección IP44
La Walther 510 está fabricada en PA6 y dispone de protección IP44. El fabricante especifica además protección contra contacto accidental con las partes activas.
Aplicaciones habituales
- Cuadros eléctricos de distribución.
- Paneles y envolventes eléctricas.
- Maquinaria trifásica que necesita neutro.
- Talleres e instalaciones profesionales.
- Sustitución de bases CEE inclinadas de 5 polos.
Importante: esta base incorpora 5 polos: tres fases, neutro y tierra. Si el equipo utiliza únicamente tres fases y tierra, sin neutro, corresponde una base CEE de 4 polos 3P+T.
Datos técnicos
| Marca | Walther-Werke |
| Referencia | 510 |
| Tipo de producto | Base industrial CEE inclinada |
| Intensidad nominal | 16 A |
| Tensión nominal | 400 V |
| Número de polos | 5 |
| Configuración | 3P+N+T |
| Posición horaria | 6 h |
| Grado de protección | IP44 |
| Color de identificación | Rojo |
| RAL | 3000 |
| Tipo de montaje | Panel / cuadro |
| Ejecución | Inclinada |
| Sistema de conexión | Bornes de tornillo |
| Material | PA6 |
| Medidas de la brida | 85 x 75 mm |
| Distancia entre taladros | 60 x 60 mm |
| EAN-13 | 4015609000692 |
Montaje seguro
La instalación debe realizarse sin tensión y respetando la correcta conexión de las tres fases, el neutro y el conductor de protección. Si se utiliza como recambio, conviene comprobar también la medida de la brida y la separación entre los taladros.
Antes de comprar: comprueba que necesitas una base CEE inclinada de 16 A, 3P+N+T, 400 V, posición 6 h e IP44 y, si es para sustitución, verifica la brida de 85 x 75 mm y los taladros de 60 x 60 mm.
Detalles del producto
Referencias específicas
- 4015609000692
