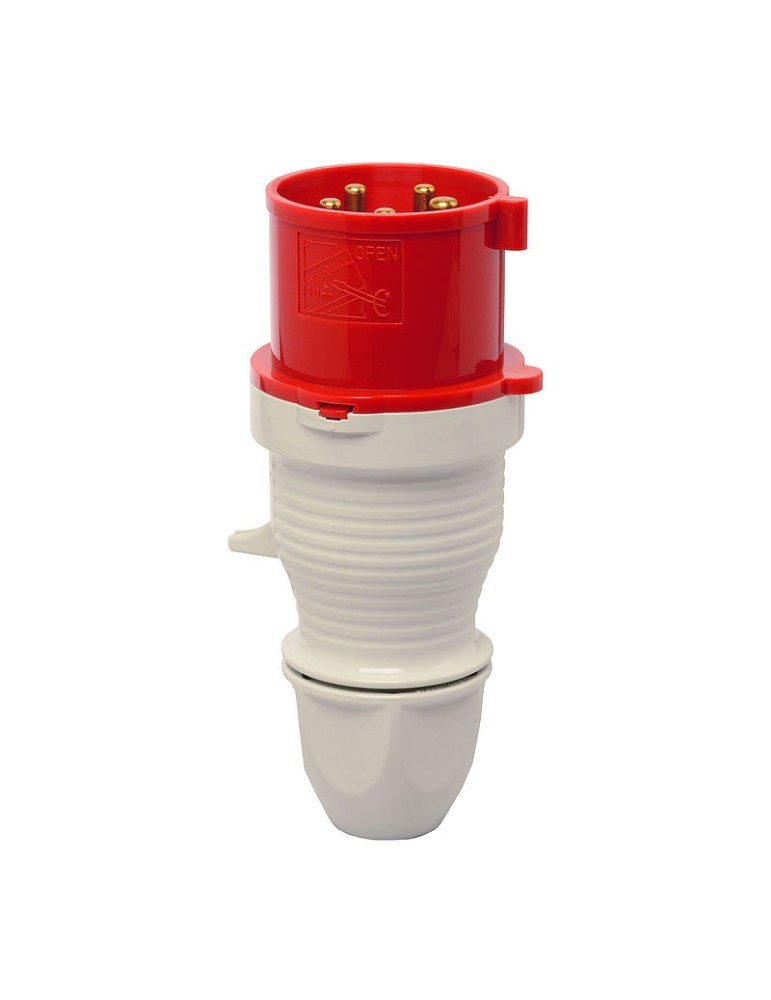

Walther Clavija CEE 32A 3P+N+T 400V IP44 Roja 230
Escribe tu reseña
Clavija CEE Walther 230 de 32 A, 3P+N+T, 400 V y posición 6 h. Protección IP44, conexión mediante tornillo, cuerpo en PA6 y prensaestopas exterior para cable de 10 a 22,5 mm.
230
15,46 €
Impuestos incluidos
Clavija industrial CEE 32 A
Clavija Walther 3P+N+T 400 V IP44 en color rojo
La Walther 230 es una clavija industrial CEE de 32 A y 400 V con configuración 3P+N+T, posición horaria 6 h y protección IP44. Sus cinco polos permiten disponer de tres fases, neutro y conductor de protección en una conexión desmontable sobre cable.
|
32 A Intensidad nominal |
400 V Tensión nominal |
|
3P+N+T 5 polos |
IP44 Grado de protección |
¿Para qué sirve?
Esta clavija se utiliza para conexiones trifásicas de 400 V que necesitan también conductor neutro. Es adecuada para maquinaria, cuadros eléctricos, alargadores industriales y equipos que requieren tres fases, neutro y tierra con una intensidad nominal de 32 A.
|
Sí encaja si necesitas Una clavija CEE roja de 32 A, 400 V y 5 polos para una instalación que necesita tres fases, neutro y tierra. |
|
No es la opción adecuada si buscas Una conexión trifásica sin neutro de 4 polos, una clavija de 16 A, una toma monofásica azul de 230 V o una versión IP67. |
Configuración 3P+N+T
La Walther 230 dispone de cinco polos: tres fases, neutro y conductor de protección. Esta configuración permite alimentar equipos trifásicos de 400 V que también necesitan disponer de neutro.
Intensidad nominal de 32 A
Esta referencia está diseñada para conexiones CEE de 32 A, ofreciendo mayor capacidad de corriente que la Walther 210 de 16 A de la misma familia de 5 polos.
400 V y posición 6 h
La clavija está destinada a redes de 400 V y utiliza la posición horaria normalizada de 6 h. Su identificación exterior es roja.
Conexión mediante tornillo
Los conductores se conectan mediante bornes de tornillo. Walther especifica una sección admisible de conductor de 2,5 a 6 mm² para esta referencia.
Cable de 10 a 22,5 mm
El prensaestopas exterior admite cables con diámetro comprendido entre 10 y 22,5 mm, ayudando a sujetar el cable y evitando que los esfuerzos mecánicos se transmitan directamente a los bornes.
Cuerpo en PA6 y junta 2K
La carcasa está fabricada en PA6 y Walther incorpora una junta 2K inyectada y doble tornillo de contacto para aumentar la seguridad y fiabilidad de la conexión.
Aplicaciones habituales
- Maquinaria trifásica que necesita conductor neutro.
- Alargadores industriales CEE de 32 A y 5 polos.
- Cuadros eléctricos y distribución provisional.
- Talleres e instalaciones industriales.
- Equipos de 400 V con alimentación 3P+N+T.
Importante: esta clavija incorpora 5 polos: tres fases, neutro y tierra. Si el equipo utiliza únicamente tres fases y tierra, sin neutro, corresponde una clavija CEE de 4 polos 3P+T.
Datos técnicos
| Marca | Walther-Werke |
| Referencia | 230 |
| Tipo de producto | Clavija industrial CEE |
| Intensidad nominal | 32 A |
| Tensión nominal | 400 V, 50/60 Hz |
| Número de polos | 5 |
| Configuración | 3P+N+T |
| Posición horaria | 6 h |
| Grado de protección | IP44 |
| Color de identificación | Rojo |
| RAL | 3000 |
| Montaje | Sobre cable |
| Sistema de conexión | Bornes de tornillo |
| Sección de conductor | 2,5 - 6 mm² |
| Diámetro de cable | 10 - 22,5 mm |
| Longitud de desforrado | 45 mm ± 2,5 mm |
| Longitud de puntera | 10 mm ± 1 mm |
| Par máximo borne | 0,8 Nm |
| Par máximo prensaestopas | 4 Nm |
| Entrada de cable | Prensaestopas exterior |
| Material de carcasa | PA6 |
| Material de contactos | Latón |
| Junta | 2K inyectada |
| Seguridad de contacto | Dos tornillos de contacto |
| Ejecución | Recta |
| EAN-13 | 4015609000265 |
Uso seguro
La clavija debe cablearse sin tensión, respetando la correcta identificación y conexión de las tres fases, el neutro y el conductor de protección. El prensaestopas debe quedar correctamente ajustado para evitar esfuerzos sobre los bornes.
Antes de comprar: comprueba que necesitas una clavija CEE de 32 A, 3P+N+T, 400 V, posición 6 h e IP44, con cinco polos y cable de diámetro entre 10 y 22,5 mm.
Referencias específicas
- 4015609000265
