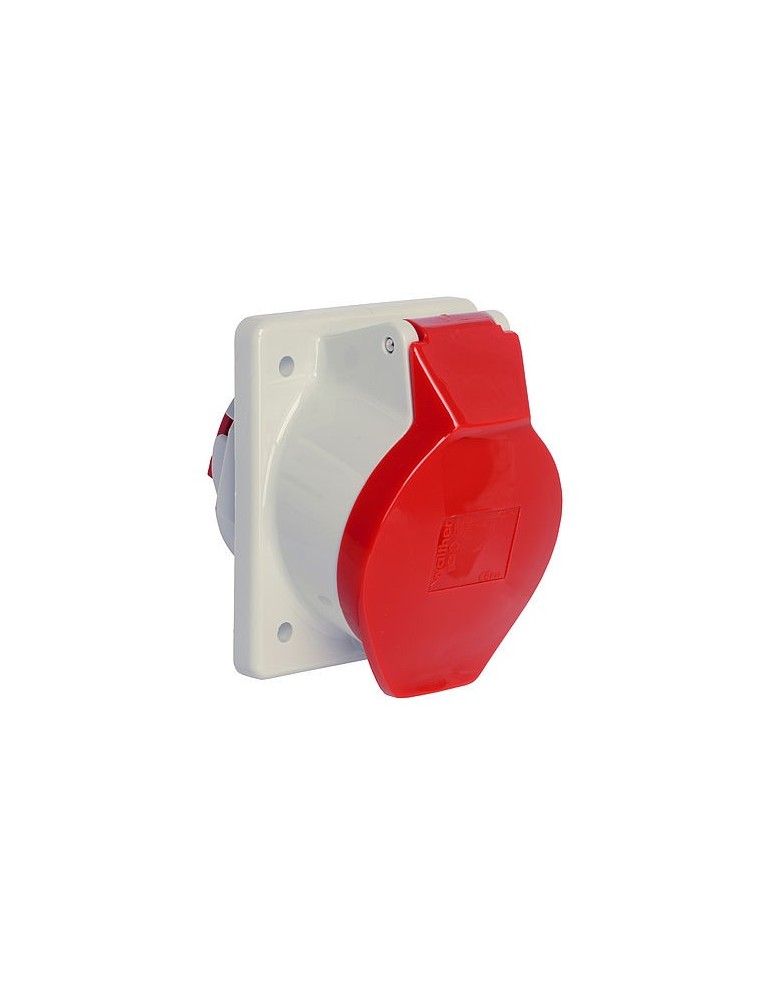

Walther Base CEE Inclinada 32A 3P+N+T 400V IP44 Roja 530
Escribe tu reseña
Base CEE inclinada Walther 530 de 32 A, 3P+N+T, 400 V y posición 6 h. Protección IP44, conexión mediante tornillo, color rojo y brida de montaje de 95 x 80 mm.
530
20,39 €
Impuestos incluidos
Descripción
Base industrial CEE inclinada 32 A
Base Walther 3P+N+T 400 V IP44 para montaje en panel
La Walther 530 es una base industrial CEE inclinada de 32 A y 400 V con configuración 3P+N+T, posición horaria 6 h y protección IP44. Sus cinco polos permiten disponer de tres fases, neutro y conductor de protección en un punto fijo de conexión.
|
32 A Intensidad nominal |
400 V Tensión nominal |
|
3P+N+T 5 polos |
IP44 Grado de protección |
¿Para qué sirve?
Esta base permite instalar una toma CEE fija de 32 A y 400 V en cuadros, paneles y envolventes. Su configuración de cinco polos está pensada para equipos trifásicos que necesitan tres fases, neutro y conductor de protección.
|
Sí encaja si necesitas Una base CEE fija e inclinada de 32 A, 400 V y 5 polos para una instalación que necesita tres fases, neutro y tierra. |
|
No es la opción adecuada si buscas Una conexión trifásica sin neutro de 4 polos, una base móvil para cable, una toma de 16 A o una versión IP67. |
Base fija CEE 3P+N+T
La Walther 530 dispone de cinco polos: tres fases, neutro y conductor de protección. Esta configuración permite alimentar equipos trifásicos de 400 V que también necesitan disponer de neutro.
Diseño inclinado
La ejecución inclinada orienta el punto de conexión respecto al plano de montaje, facilitando la inserción y extracción de la clavija cuando la base está instalada sobre un cuadro, panel o envolvente.
Brida de 95 x 80 mm
Walther especifica una brida de montaje de 95 x 80 mm, con una distancia entre los taladros de fijación de 70 x 60 mm. Estas medidas son especialmente útiles cuando se utiliza como recambio de una base existente.
400 V y posición 6 h
La base está destinada a redes de 400 V y utiliza la posición horaria normalizada de 6 h. Su identificación exterior es roja.
Conexión mediante tornillo
La conexión eléctrica se realiza mediante bornes de tornillo, permitiendo realizar el cableado desde el interior del cuadro o envolvente donde se instala la base.
Protección IP44
La Walther 530 dispone de protección IP44 y está fabricada en material plástico técnico. El fabricante especifica además protección contra contacto accidental con las partes activas.
Aplicaciones habituales
- Cuadros eléctricos de distribución.
- Paneles y envolventes eléctricas.
- Maquinaria trifásica que necesita neutro.
- Talleres e instalaciones industriales.
- Sustitución de bases CEE inclinadas de 5 polos.
Importante: esta base incorpora 5 polos: tres fases, neutro y tierra. Si el equipo utiliza únicamente tres fases y tierra, sin neutro, corresponde una base CEE de 4 polos 3P+T.
Datos técnicos
| Marca | Walther-Werke |
| Referencia | 530 |
| Tipo de producto | Base industrial CEE inclinada |
| Intensidad nominal | 32 A |
| Tensión nominal | 400 V |
| Número de polos | 5 |
| Configuración | 3P+N+T |
| Posición horaria | 6 h |
| Grado de protección | IP44 |
| Color de identificación | Rojo |
| RAL | 3000 |
| Tipo de montaje | Panel / cuadro |
| Ejecución | Inclinada |
| Sistema de conexión | Bornes de tornillo |
| Medidas de la brida | 95 x 80 mm |
| Distancia entre taladros | 70 x 60 mm |
| Material | PA6 |
| EAN-13 | 4015609000753 |
Montaje seguro
La instalación debe realizarse sin tensión y respetando la correcta conexión de las tres fases, el neutro y el conductor de protección. Si se utiliza como recambio, comprueba también la medida de la brida y la separación entre los taladros.
Antes de comprar: comprueba que necesitas una base CEE inclinada de 32 A, 3P+N+T, 400 V, posición 6 h e IP44 y, si es para sustitución, verifica la brida de 95 x 80 mm y los taladros de 70 x 60 mm.
