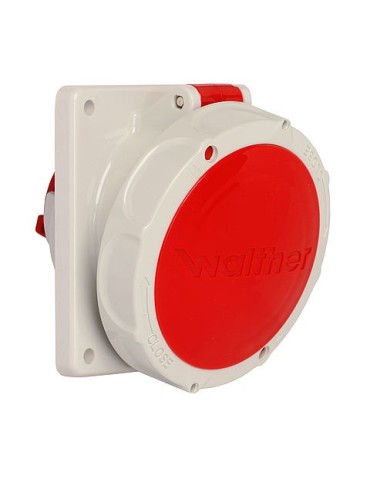

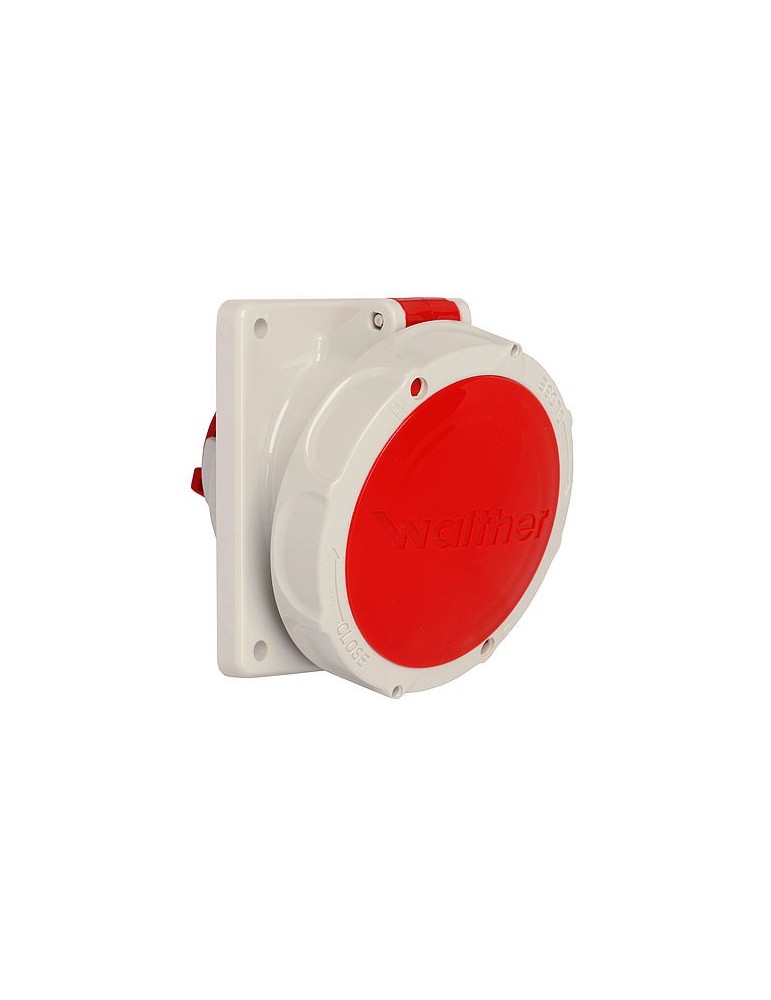

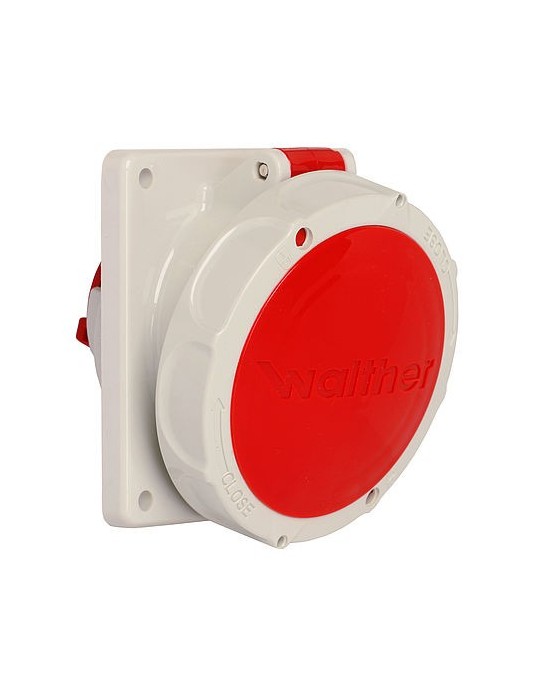

Walther Base CEE Inclinada 63A 3P+N+T 400V IP67 Roja 569
Escribe tu reseña
Base CEE inclinada Walther 569 de 63 A, 3P+N+T, 400 V y posición 6 h. Protección IP67, cuerpo en PA6, conexión mediante tornillo y brida de montaje de 107 x 100 mm.
569
123,00 €
Impuestos incluidos
Descripción
Base industrial CEE inclinada 63 A
Base Walther 3P+N+T 400 V IP67 para montaje en panel
La Walther 569 es una base CEE inclinada de 63 A y 400 V con configuración 3P+N+T, posición horaria 6 h y protección IP67. Diseñada para montaje fijo en panel, dispone de cinco polos, cuerpo en PA6 y una brida de 107 x 100 mm.
|
63 A Intensidad nominal |
400 V Tensión nominal |
|
3P+N+T 5 polos |
IP67 Grado de protección |
¿Para qué sirve?
Esta base permite instalar un punto fijo de conexión CEE de 63 A y 400 V en cuadros, paneles, envolventes o maquinaria. Su configuración de cinco polos está destinada a instalaciones que necesitan tres fases, neutro y conductor de protección.
|
Sí encaja si necesitas Una base CEE fija e inclinada de 63 A, 400 V y 5 polos, con neutro y protección IP67 para montaje sobre panel. |
|
No es la opción adecuada si buscas Una conexión trifásica sin neutro de 4 polos, una base mural completa de superficie, un prolongador móvil para cable o una conexión de 16 o 32 A. |
Base CEE de 63 A con cinco polos
La Walther 569 dispone de configuración 3P+N+T: tres fases, neutro y conductor de protección. Está destinada a conexiones trifásicas de 400 V que también necesitan disponer de neutro.
Protección IP67
A diferencia de otras bases CEE de la gama con protección IP44, la referencia 569 cuenta con grado de protección IP67. Esto proporciona un nivel de protección superior frente a la entrada de polvo y agua cuando el producto está correctamente instalado y utilizado.
Diseño inclinado para montaje fijo
Su diseño inclinado facilita la conexión de la clavija cuando la base está instalada en cuadros, paneles o envolventes, evitando una salida completamente perpendicular respecto a la superficie de montaje.
Brida de 107 x 100 mm
La base dispone de una brida de montaje de 107 x 100 mm, con centros de fijación de 85 x 77 mm. Estas medidas permiten comprobar previamente la compatibilidad con el panel o alojamiento donde se vaya a instalar.
400 V y posición 6 h
La Walther 569 está identificada para 400 V, 50/60 Hz, mediante el característico color rojo de las conexiones CEE de esta tensión y utiliza posición horaria 6 h.
Conexión mediante tornillo
Los conductores se conectan mediante bornes de tornillo. Los contactos están fabricados en CuZn o latón y la carcasa de la base está realizada en PA6.
Aplicaciones habituales
- Cuadros eléctricos industriales.
- Paneles y envolventes de distribución.
- Maquinaria trifásica de 400 V.
- Instalaciones que necesitan tres fases, neutro y tierra.
- Puntos fijos CEE de 63 A con protección IP67.
Importante: esta base tiene 5 polos: tres fases, neutro y tierra y protección IP67. No debe confundirse con las bases CEE de 4 polos 3P+T ni con las versiones de 63 A con protección IP44.
Datos técnicos
| Marca | Walther-Werke |
| Referencia | 569 |
| Tipo | Base CEE inclinada para panel |
| Intensidad nominal | 63 A |
| Tensión | 400 V, 50/60 Hz |
| Número de polos | 5 |
| Configuración | 3P+N+T |
| Posición horaria | 6 h |
| Grado de protección | IP67 |
| Color | Rojo |
| RAL | 3000 |
| Dirección de conexión | Inclinada |
| Sistema de conexión | Bornes de tornillo |
| Material de carcasa | PA6 |
| Material de contactos | CuZn / latón |
| Brida | 107 x 100 mm |
| Centros de fijación | 85 x 77 mm |
| EAN-13 | 4015609000869 |
Montaje seguro
La instalación debe realizarse sin tensión, respetando la correcta conexión de las tres fases, neutro y conductor de protección. La base debe quedar firmemente fijada al panel y correctamente instalada para mantener las condiciones de protección previstas.
Antes de comprar: comprueba que necesitas una base CEE inclinada de 63 A, 3P+N+T, 400 V, 6 h e IP67 y que el montaje admite una brida de 107 x 100 mm con centros de fijación de 85 x 77 mm.
