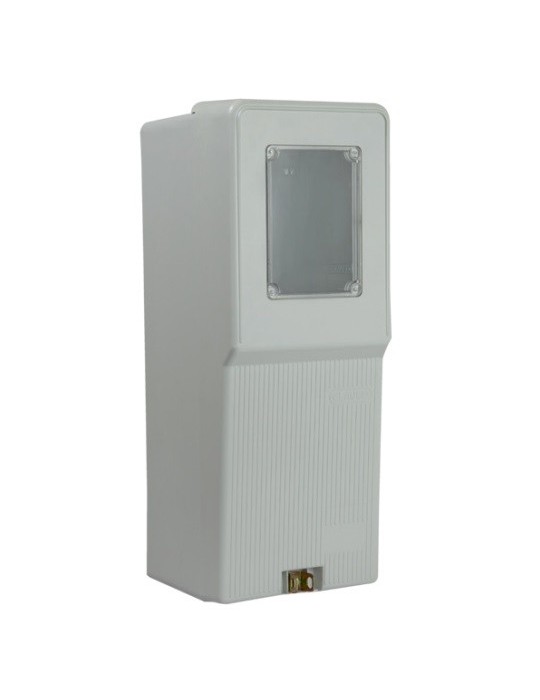

Claved módulo contador vertical CPM1-MH BUC-00 AC82014
Escribe tu reseña
Caja de protección y medida vertical Claved CD-CPM1-MH BUC-00 AC82014 para un suministro monofásico individual de medida directa inferior a 15 kW. Equipada con base BUC NH-00 y neutro seccionable. Contador no incluido.
AC82014
84,52 €
Impuestos incluidos
Caja de protección y medida vertical
Módulo monofásico vertical con base BUC NH-00
El Claved CD-CPM1-MH BUC-00 AC82014 es un módulo vertical preparado para alojar un contador electrónico monofásico de medida directa y los elementos de protección del suministro.
|
Monofásico Un suministro individual |
< 15 kW Potencia del suministro |
|
Vertical Configuración del módulo |
BUC NH-00 Protección mediante fusible |
¿Para qué instalación está diseñado?
Está destinado a instalaciones de enlace con un único suministro monofásico de medida directa y potencia inferior a 15 kW. Su formato vertical permite alojar el contador electrónico, la base portafusibles y el neutro seccionable dentro de una única envolvente.
|
Sí encaja si necesitas Una caja de protección y medida monofásica vertical con base BUC NH-00, neutro seccionable y espacio para un contador de medida directa. |
|
No es la opción adecuada si buscas Una caja trifásica, una solución para medida indirecta, varios contadores o una centralización de contadores. |

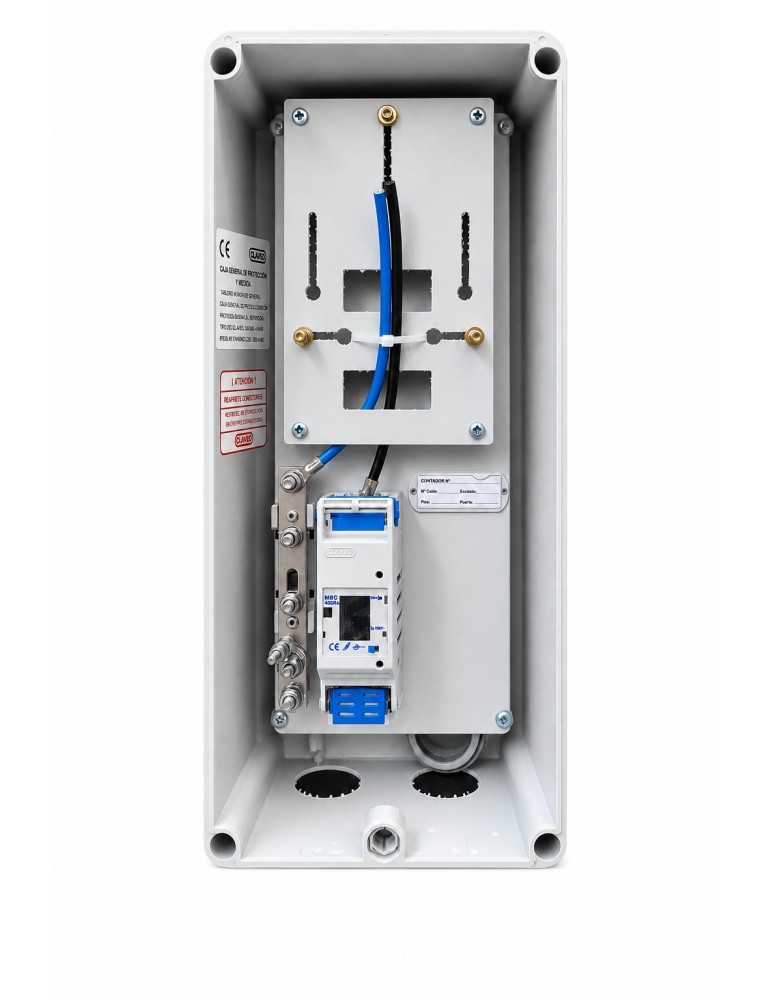

Elementos principales
- Espacio para un contador electrónico monofásico multifunción.
- Base portafusibles BUC seccionable en carga tamaño NH-00.
- Dispositivo de neutro seccionable mediante tornillería.
- Conexiones preparadas para terminal de pala M8.
- Pantalla transparente aislante y precintable.
- Cierre de tres puntos mediante llave triangular.
- Posibilidad de bloqueo mediante candado.
- Placa de señalización de riesgo eléctrico.
Importante: el contador eléctrico y los fusibles no están incluidos, salvo que se indique expresamente lo contrario en la composición del suministro.
Envolvente resistente para instalaciones de enlace
La envolvente está fabricada en poliéster prensado en caliente y reforzado con fibra de vidrio, en color gris RAL 7035. Este material proporciona resistencia frente a condiciones ambientales, agentes químicos y radiación ultravioleta.
La caja presenta protección IP43, resistencia mecánica IK09, doble aislamiento y comportamiento autoextinguible a 960 °C.
Medida directa y protección del suministro
El módulo está preparado para alojar un contador monofásico electrónico de medida directa. La base BUC NH-00 permite instalar el fusible de protección y el dispositivo de neutro facilita su seccionamiento mediante tornillería.
Configuración vertical: esta referencia dispone los componentes en formato vertical. Comprueba que esta disposición coincide con la solución exigida por la compañía distribuidora para la instalación.
Datos técnicos
| Marca | Claved |
| Referencia | AC82014 |
| Modelo | CD-CPM1-MH BUC-00 |
| Tipo | Caja de protección y medida vertical |
| Número de suministros | 1 |
| Tipo de suministro | Monofásico |
| Sistema de medida | Medida directa |
| Potencia del suministro | Inferior a 15 kW |
| Protección fusible | Base BUC tamaño NH-00 |
| Neutro | Seccionable mediante tornillería |
| Tipo de conexión | M8 mediante terminal de pala |
| Dimensiones | 520 × 330 × 230 mm |
| Altura | 520 mm |
| Anchura | 330 mm |
| Fondo | 230 mm |
| Material de la envolvente | Poliéster reforzado con fibra de vidrio |
| Color | Gris RAL 7035 |
| Grado de protección | IP43 |
| Resistencia a impactos | IK09 |
| Aislamiento | Doble aislamiento |
| Autoextinguible | 960 °C |
| Clase térmica | 105 °C |
| Contador incluido | No |
Instalación
La instalación debe realizarla un instalador autorizado, siguiendo las normas particulares de la compañía distribuidora y la configuración exigida para el punto de suministro.
Antes de comprar: comprueba que necesitas una CPM vertical monofásica con base BUC NH-00 y que las dimensiones de 520 × 330 × 230 mm son adecuadas para el nicho o emplazamiento previsto.
