Claved caja general de protección CGPC-160/7-IB 160A AC12099
Escribe tu reseña
Caja general de protección trifásica Claved CGPC-160/7-IB AC12099 para Iberdrola, esquema 7 y hasta 160 A. Incluye tres bases portafusibles BUC NH-00 y neutro seccionable. Medidas: 298 × 414 × 170 mm. Fusibles no incluidos.
AC12099
99,29 €
Impuestos incluidos
Caja general de protección trifásica
Protección de acometida Iberdrola, esquema 7 y hasta 160 A
La Claved CGPC-160/7-IB AC12099 es una caja general de protección para suministro trifásico, diseñada para realizar la conexión protegida entre la red de distribución y la instalación del abonado.
|
160 A Intensidad máxima |
Esquema 7 Configuración Iberdrola |
|
3 BUC Bases NH-00 para fases |
Trifásica Tres fases y neutro |
¿Para qué instalación está diseñada?
Esta caja general de protección se instala en el inicio de la instalación de enlace. Su función es alojar los fusibles de las tres fases y el dispositivo de neutro, protegiendo la línea general de alimentación frente a sobreintensidades.
|
Sí encaja si necesitas Una caja general de protección trifásica de hasta 160 A, esquema 7, con configuración homologada para instalaciones Iberdrola. |
|
No es la opción adecuada si buscas Una caja monofásica, otro esquema de conexión, una intensidad superior a 160 A o un modelo específico para otra compañía distribuidora. |
Configuración interna

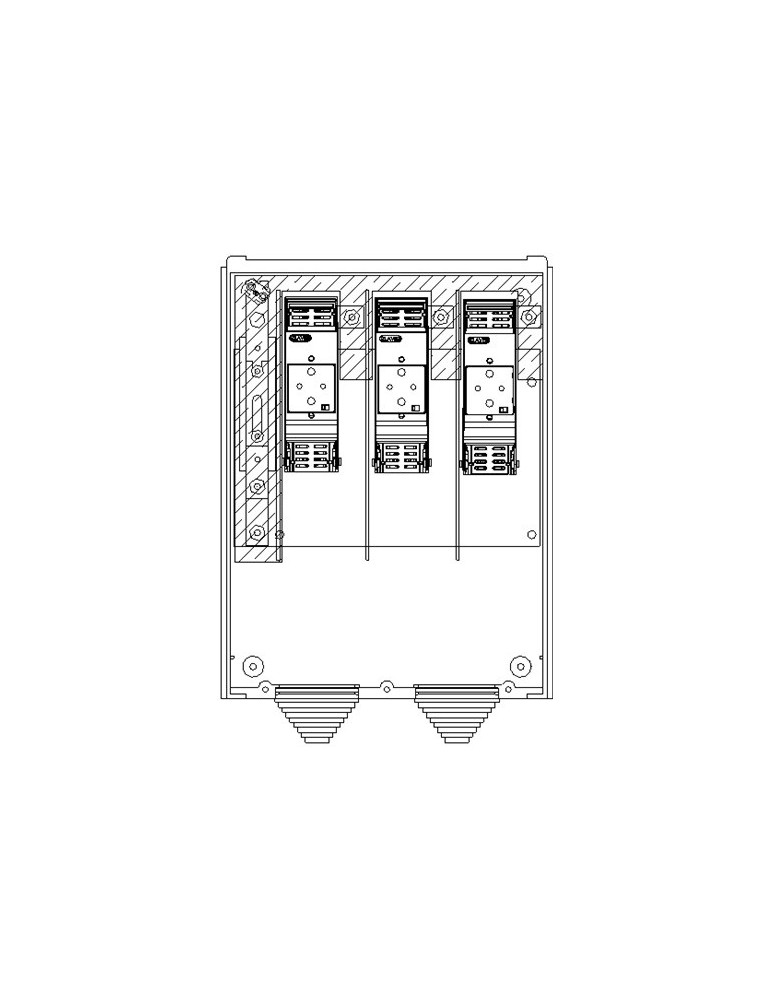

- Tres bases portafusibles BUC seccionables en carga.
- Tamaño de fusible NH-00.
- Intensidad máxima de 160 A.
- Dispositivo de neutro seccionable mediante tornillería.
- Conexiones M8 para terminales de pala.
- Configuración eléctrica correspondiente al esquema 7.
- Placa exterior de señalización de riesgo eléctrico.
Importante: los fusibles NH-00 no están incluidos, salvo que se indique expresamente lo contrario en la composición del suministro.
¿Qué significa esquema 7?
El esquema 7 identifica la disposición eléctrica y constructiva de la caja general de protección para una línea trifásica formada por tres conductores de fase y neutro.
La caja incorpora una protección fusible independiente para cada fase y un dispositivo seccionable para el conductor neutro. La selección del esquema debe coincidir con el proyecto y con las normas de la compañía distribuidora.
Envolvente resistente
La envolvente está fabricada en poliéster prensado en caliente y reforzado con fibra de vidrio, en color gris RAL 7035. Su construcción ofrece resistencia frente a condiciones ambientales, agresiones químicas y radiación ultravioleta.
Presenta protección IP43, resistencia mecánica IK09, doble aislamiento y comportamiento autoextinguible a 960 °C.
Cierre y entradas de cable
La puerta incorpora un tornillo imperdible y precintable con cabeza triangular de 11 mm, permitiendo restringir el acceso a los elementos de protección.
Las entradas y salidas de los conductores se realizan mediante conos, ayudando a conservar la estanqueidad de la envolvente una vez efectuada correctamente la instalación.
Datos técnicos
| Marca | Claved |
| Referencia | AC12099 |
| Modelo | CGPC-160/7-IB |
| Tipo de producto | Caja general de protección |
| Compañía | Iberdrola |
| Esquema | 7 |
| Tipo de suministro | Trifásico |
| Número de fases | 3 |
| Intensidad máxima | 160 A |
| Bases portafusibles | 3 bases BUC seccionables en carga |
| Tamaño de fusible | NH-00 |
| Neutro | Seccionable mediante tornillería |
| Tipo de conexión | M8 mediante terminal de pala |

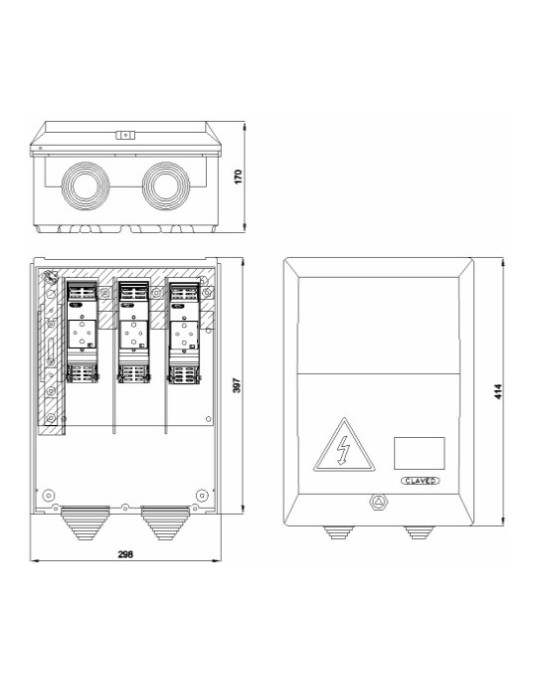

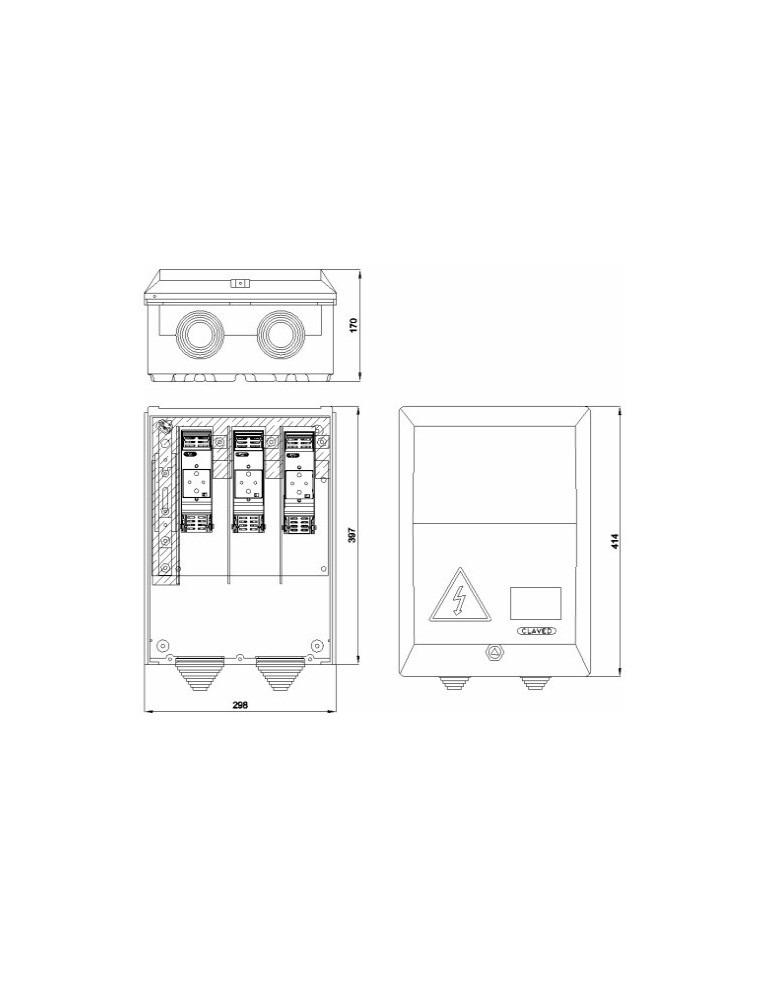

| Dimensiones | 298 × 414 × 170 mm |
| Anchura | 298 mm |
| Altura | 414 mm |
| Fondo | 170 mm |
| Material | Poliéster reforzado con fibra de vidrio |
| Color | Gris RAL 7035 |
| Grado de protección | IP43 |
| Resistencia a impactos | IK09 |
| Aislamiento | Doble aislamiento |
| Autoextinguible | 960 °C |
| Cierre | Tornillo precintable triangular de 11 mm |
| Fusibles incluidos | No |
Instalación
La instalación debe realizarla un instalador autorizado, respetando el esquema 7, la sección de los conductores, los fusibles seleccionados y las normas particulares de la compañía distribuidora.
Antes de comprar: confirma que el proyecto exige una CGP trifásica Iberdrola de esquema 7, hasta 160 A, y que las medidas de 298 × 414 × 170 mm son adecuadas para el emplazamiento previsto.
