Claved caja general de protección CGPC-100/1-IB 100A AC12033
Escribe tu reseña
Caja general de protección monofásica Claved CGPC-100/1-IB AC12033 para Iberdrola, esquema 1 y 100 A. Incluye base BUC NH-00 y neutro seccionable. Medidas: 251 × 371 × 116 mm. Fusible no incluido.
AC12033
50,08 €
Impuestos incluidos
Caja general de protección monofásica
Protección de acometida Iberdrola, esquema 1 y 100 A
La Claved CGPC-100/1-IB AC12033 permite realizar de forma segura la conexión entre la red de distribución y una instalación monofásica, alojando la protección fusible y el neutro seccionable.
|
100 A Intensidad nominal |
Esquema 1 Configuración Iberdrola |
|
1F + N Suministro monofásico |
BUC NH-00 Protección mediante fusible |
¿Para qué instalación está diseñada?
Esta caja general de protección está destinada a acometidas monofásicas en instalaciones Iberdrola. Se coloca al inicio de la instalación de enlace para proteger la línea mediante un fusible y disponer de un punto de seccionamiento del neutro.
|
Sí encaja si necesitas Una caja general de protección monofásica de 100 A, esquema 1, con base BUC NH-00 y configuración Iberdrola. |
|
No es la opción adecuada si buscas Una caja trifásica, otro esquema eléctrico, una intensidad superior a 100 A o una configuración exigida por otra compañía distribuidora. |

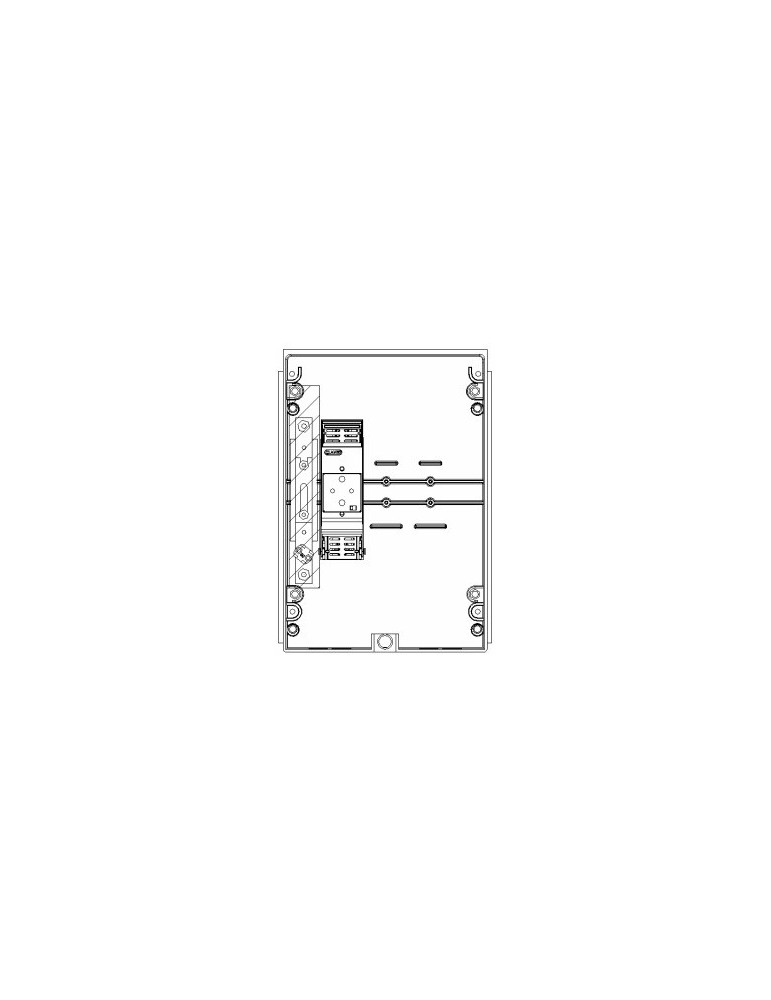

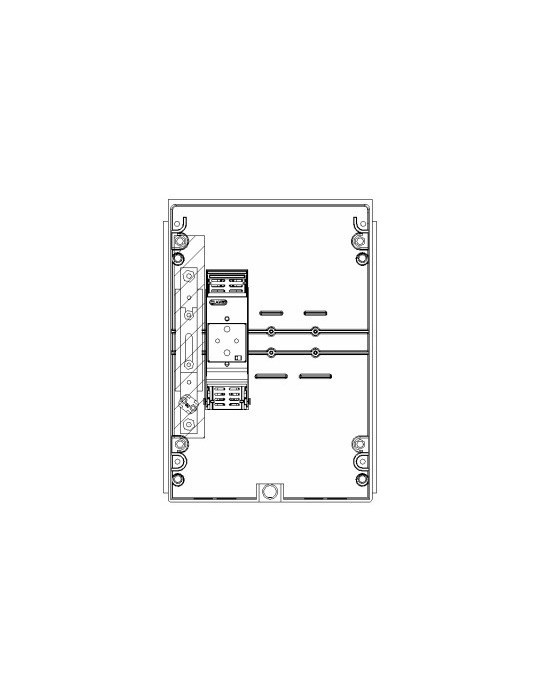

Configuración interna
- Una base portafusibles BUC seccionable en carga.
- Compatible con fusible tamaño NH-00.
- Dispositivo de neutro seccionable mediante tornillería.
- Conexiones M8 para terminales de pala.
- Entrada inferior de conductores.
- Salida inferior de conductores.
- Placa exterior de señalización de riesgo eléctrico.
Importante: el fusible NH-00 no está incluido, salvo que se indique expresamente lo contrario en la composición del suministro.
¿Qué significa esquema 1?
El esquema 1 corresponde a una configuración monofásica formada por una fase y neutro. La fase queda protegida mediante una base fusible BUC y el neutro dispone de un elemento seccionable independiente.
La selección del esquema debe coincidir con el proyecto eléctrico y con las normas particulares de la compañía distribuidora.
Envolvente resistente
La envolvente está fabricada en poliéster prensado en caliente y reforzado con fibra de vidrio, en color gris RAL 7035. Su construcción ofrece resistencia frente a condiciones ambientales, agresiones químicas y radiación ultravioleta.
Presenta grado de protección IP43, resistencia mecánica IK09, doble aislamiento y comportamiento autoextinguible a 960 °C.
Cierre y acceso
La puerta incorpora un tornillo imperdible y precintable con cabeza triangular de 11 mm, permitiendo limitar el acceso a los elementos de protección.
Las entradas y salidas de los conductores se realizan mediante conos de ajuste, ayudando a conservar la protección del conjunto cuando la instalación se ejecuta correctamente.
Datos técnicos
| Marca | Claved |
| Referencia | AC12033 |
| Modelo | CGPC-100/1-IB |
| Tipo de producto | Caja general de protección |
| Compañía | Iberdrola |
| Esquema | 1 |
| Tipo de suministro | Monofásico, 1 fase + neutro |
| Intensidad nominal | 100 A |
| Base portafusibles | 1 base BUC seccionable en carga |
| Tamaño de fusible | NH-00 |
| Neutro | Seccionable mediante tornillería |
| Tipo de conexión | M8 mediante terminal de pala |
| Entrada de cables | Inferior |
| Salida de cables | Inferior |

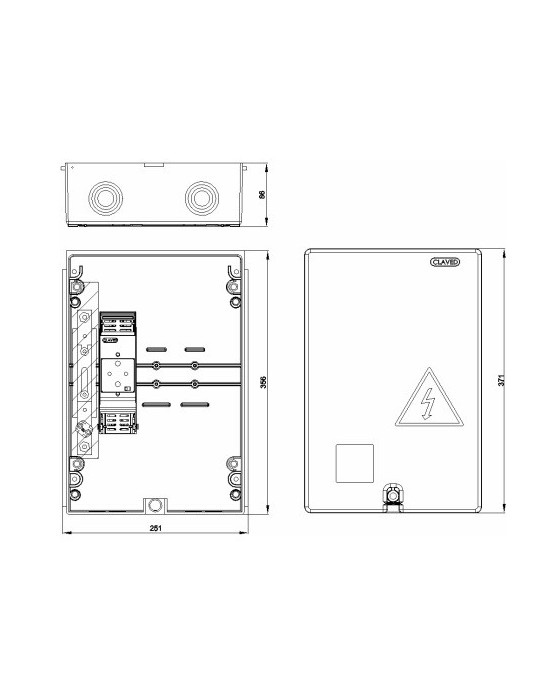

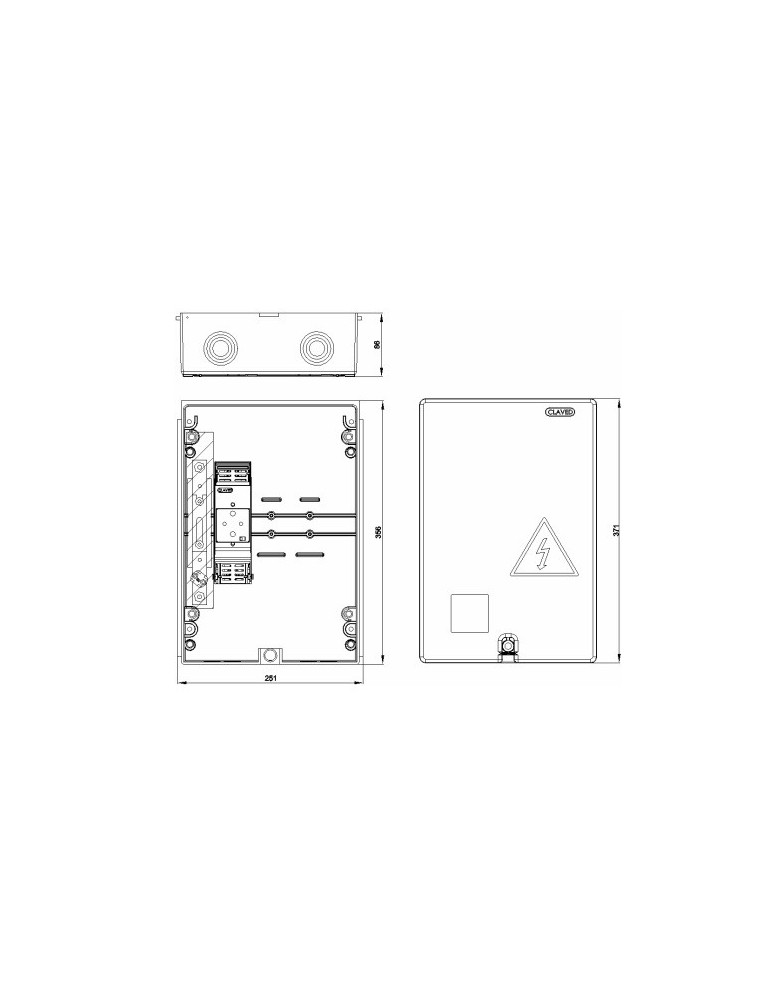

| Dimensiones | 251 × 371 × 116 mm |
| Anchura | 251 mm |
| Altura | 371 mm |
| Fondo | 116 mm |
| Material | Poliéster reforzado con fibra de vidrio |
| Color | Gris RAL 7035 |
| Grado de protección | IP43 |
| Resistencia a impactos | IK09 |
| Aislamiento | Doble aislamiento |
| Autoextinguible | 960 °C |
| Clase térmica | 105 °C |
| Cierre | Tornillo precintable triangular de 11 mm |
| Fusible incluido | No |
Instalación
La instalación debe ser realizada por un instalador autorizado, respetando el esquema 1, la sección de los conductores, el fusible seleccionado y las normas particulares de la compañía distribuidora.
Antes de comprar: confirma que el proyecto exige una CGP monofásica Iberdrola de esquema 1 y 100 A, y que las medidas de 251 × 371 × 116 mm son adecuadas para el emplazamiento previsto.
