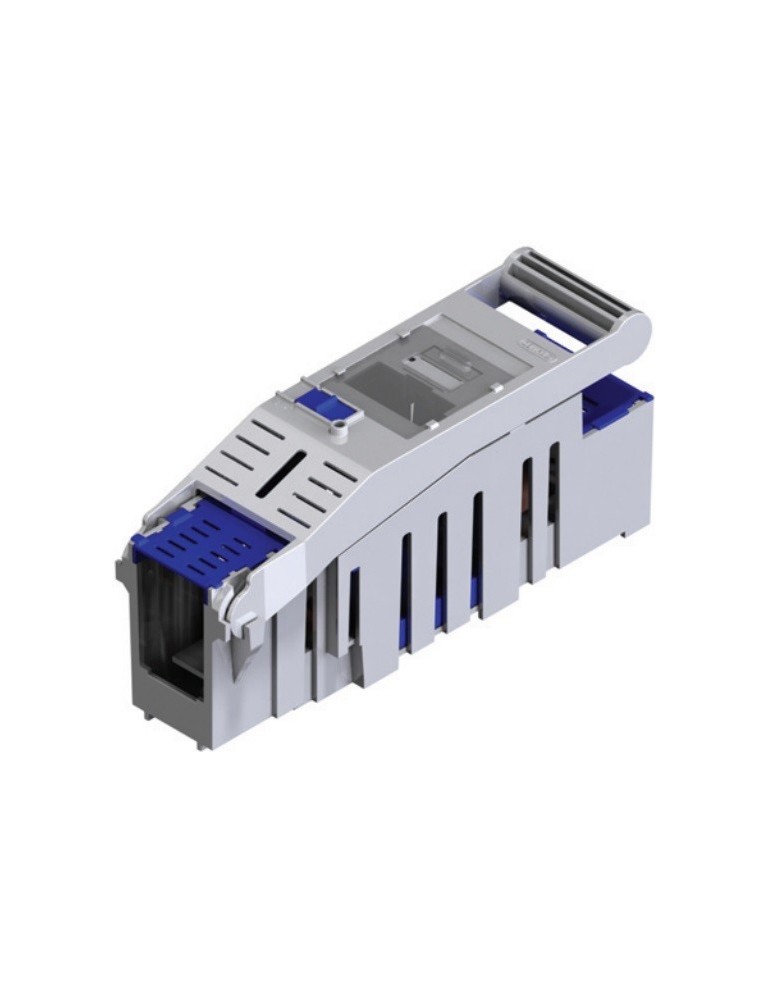

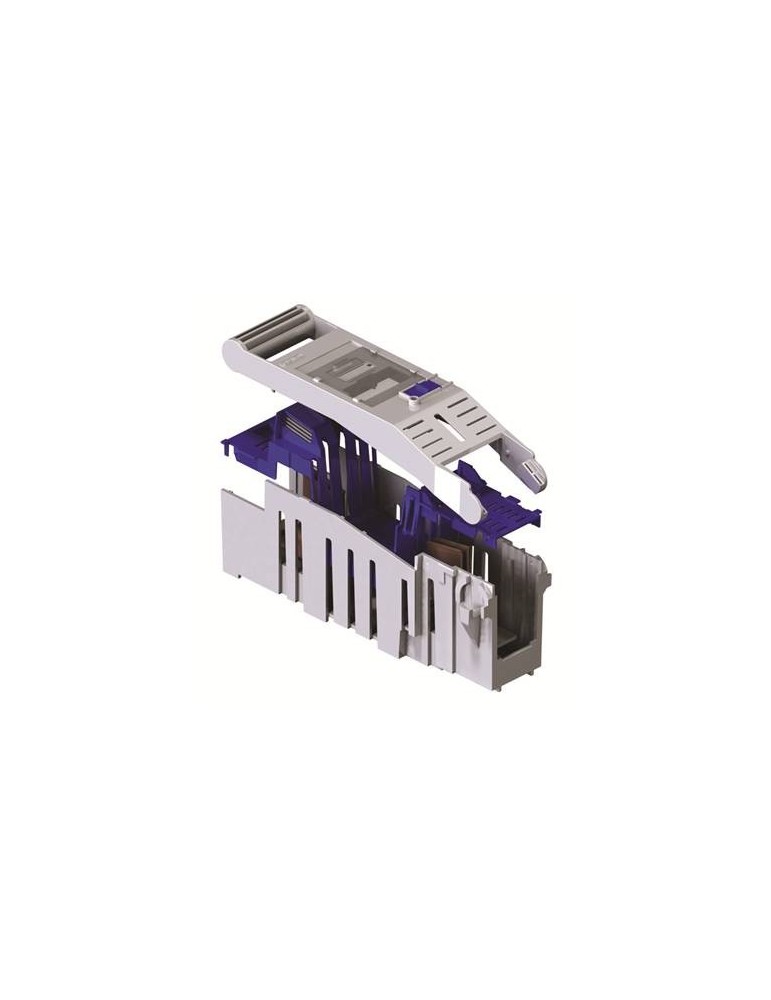

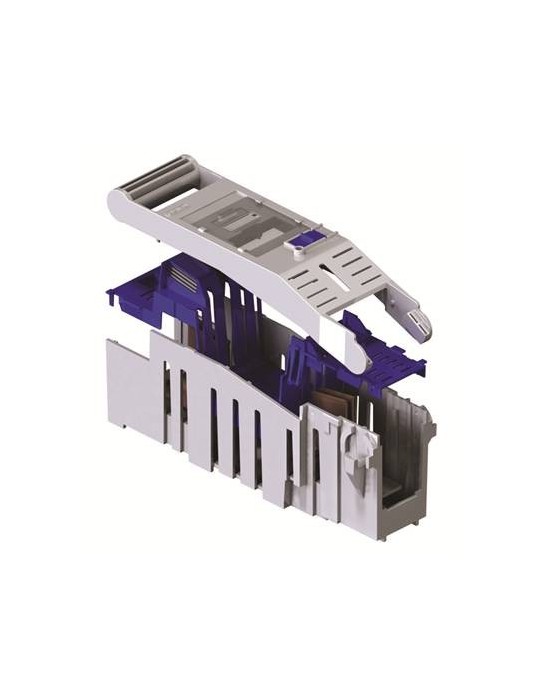

Claved base portafusible unipolar BUC00 NH-00 M8 AC17000
Escribe tu reseña
Base portafusible unipolar cerrada Claved AC17000 BUC00 para fusibles NH-00, configuración esquema 9 y conexión M8 mediante terminal de pala. Fusible no incluido.
AC17000
14,82 €
Impuestos incluidos
Descripción
Base portafusible unipolar cerrada
Protección mediante fusible NH-00 con conexión M8
La Claved AC17000 es una base portafusible BUC00 unipolar y cerrada, preparada para alojar un fusible de cuchillas NH-00 en cajas de protección, módulos de contador y equipos de compañía.
|
NH-00 Tamaño de fusible |
1 polo Base unipolar |
|
M8 Conexión por terminal de pala |
Esquema 9 Configuración de montaje |
¿Para qué sirve?
Esta base permite instalar un fusible de cuchillas NH-00 para proteger una fase frente a sobreintensidades. Se utiliza como componente interior en cajas generales de protección, cajas de protección y medida y otros conjuntos eléctricos compatibles.
|
Sí encaja si necesitas Una base unipolar cerrada BUC00 para fusible NH-00, conexión M8 y montaje correspondiente al esquema 9. |
|
No es la opción adecuada si buscas Una base para fusibles cilíndricos 22 × 58 mm, una base modular de carril DIN o un dispositivo de neutro seccionable. |
Base BUC cerrada y seccionable
La configuración cerrada protege el fusible y los contactos frente al acceso accidental durante el funcionamiento normal del conjunto.
Las bases BUC utilizadas en los conjuntos Claved permiten realizar el seccionamiento en carga y están preparadas para la conexión mediante terminales de pala M8.
Entrada inferior y salida superior
La denominación E9 identifica una disposición utilizada en configuraciones de esquema 9, con entrada del conductor por la parte inferior y salida por la parte superior.
Importante: comprueba el sentido de entrada y salida exigido por el esquema de la caja. Una base de aspecto similar puede disponer de conexiones o configuración diferentes.
Diferencia frente a una base UTE 22 × 58
| Base BUC00 | Utiliza fusibles de cuchillas tamaño NH-00. |
| Base UTE 540 GP | Utiliza cartuchos fusibles cilíndricos de 22 × 58 mm. |
Suministro: la referencia AC17000 corresponde a la base portafusible. El fusible NH-00 debe seleccionarse y adquirirse por separado.
Datos técnicos
| Marca | Claved |
| Referencia | AC17000 |
| Denominación | Base unipolar cerrada BUC00 E9 M8 IF |
| Tipo de producto | Base portafusible de cuchillas |
| Número de polos | 1 |
| Tamaño de fusible | NH-00 |
| Configuración | Esquema 9 |
| Entrada de conductor | Inferior |
| Salida de conductor | Superior |
| Tipo de conexión | M8 mediante terminal de pala |
| Número de cables por toma | 1 |
| Construcción | Base cerrada |
| Fusible incluido | No |
| Dimensiones | No confirmadas en la documentación localizada |
Instalación
La base debe instalarse en una envolvente o soporte compatible por personal autorizado, respetando el esquema eléctrico, el sentido de entrada y salida, la conexión M8 y el calibre del fusible indicado en el proyecto.
Antes de comprar: confirma que necesitas una base BUC00 unipolar cerrada para fusible NH-00 y configuración E9. No es compatible con fusibles cilíndricos 22 × 58 mm.
