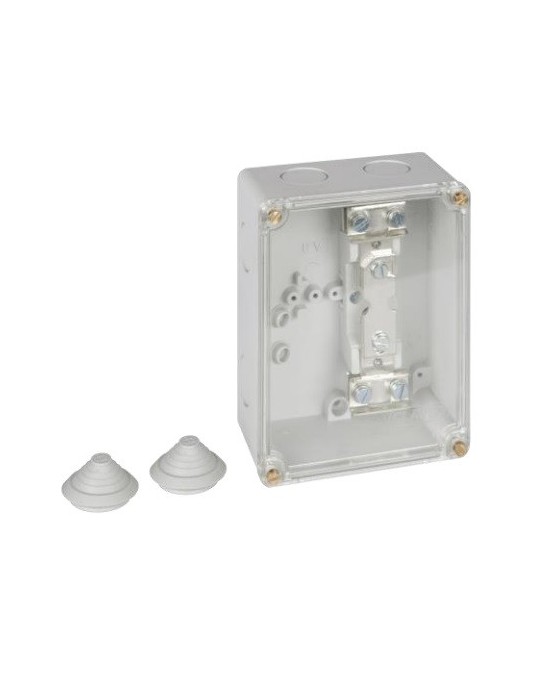

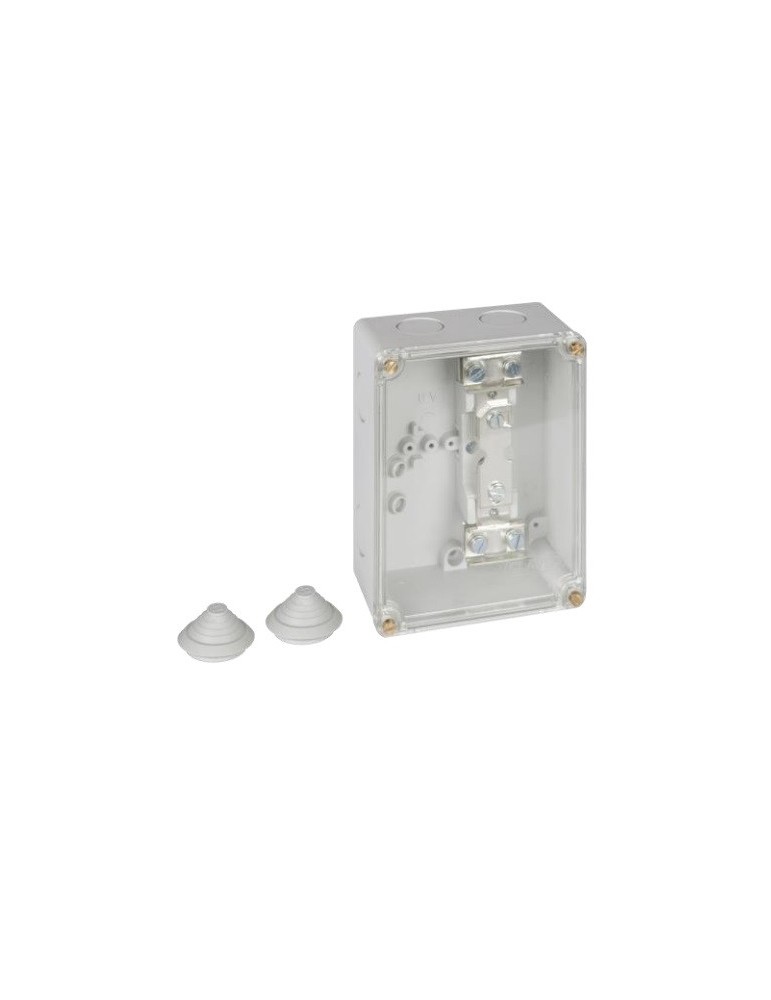

Claved caja de tierras TC-2/T con tapa transparente AC28002
Escribe tu reseña
Caja de comprobación de tierra Claved TC-2/T AC28002 con tapa transparente y puente seccionable. Bornes de presión para conductores de hasta 120 mm². Medidas aproximadas: 160 × 120 × 65 mm.
AC28002
21,80 €
Impuestos incluidos
Descripción
Caja de comprobación de puesta a tierra
Puente seccionable con tapa transparente para medir la resistencia de tierra
La Claved TC-2/T AC28002 permite conectar el conductor de puesta a tierra y abrir temporalmente el puente para realizar mediciones y comprobaciones de la instalación.
|
120 mm² Sección máxima admisible |
20 × 3 mm Pletinas de cobre |
|
Seccionable Permite comprobar la tierra |
Transparente Tapa para inspección visual |
¿Para qué sirve una caja de tierras?
La caja contiene el punto de conexión y seccionamiento de la puesta a tierra. Permite separar temporalmente los conductores mediante la apertura del puente para medir la resistencia de tierra y comprobar el estado de la instalación.
|
Sí encaja si necesitas Una caja con puente seccionable para conectar, inspeccionar y medir la puesta a tierra de una instalación eléctrica. |
|
No es la opción adecuada si buscas Una caja de derivación convencional, una caja de protección con fusibles o una envolvente para alojar un contador. |
Puente de conexión seccionable
El puente está formado por un zócalo aislante sobre el que se montan dos pletinas de cobre de 20 × 3 mm. Los bornes son de tipo abrazadera de presión y se accionan mediante dos tornillos.
Este sistema proporciona una sujeción firme del conductor sin dañarlo durante el apriete y admite secciones de hasta 120 mm².
Comprobación de tierra: el puente puede abrirse mediante un útil para realizar la medición. Al cerrarlo, queda mecánicamente asegurado y restablece la continuidad eléctrica.
Ventaja de la tapa transparente
La tapa transparente permite comprobar visualmente el estado del puente y de las conexiones sin necesidad de abrir la caja para una primera inspección.
Diferencias entre las cajas de tierra Claved
| TC-2 | Caja de polipropileno con puente de conexión. |
| TC-2/T | Versión TC-2 con tapa transparente. Referencia AC28002. |
| TC-2/T-S | Versión con tapa transparente y derivación adicional. |
Importante: no debe abrirse el puente sin adoptar las medidas de seguridad y el procedimiento de comprobación correspondiente. La instalación y las mediciones deben realizarlas profesionales cualificados.
Datos técnicos
| Marca | Claved |
| Referencia | AC28002 |
| Modelo | TC-2/T |
| Tipo de producto | Caja de comprobación de puesta a tierra |
| Material de la caja | Polipropileno |
| Tipo de tapa | Transparente |
| Puente de conexión | Seccionable |
| Pletinas | 2 pletinas de cobre de 20 × 3 mm |
| Tipo de bornes | Abrazadera de presión mediante dos tornillos |
| Sección máxima del conductor | 120 mm² |
| Dimensiones aproximadas | 160 × 120 × 65 mm |
| Anchura | 160 mm |
| Altura | 120 mm |
| Fondo | 65 mm |
Instalación y mantenimiento
La caja debe instalarse en un punto accesible para las operaciones de comprobación, pero protegido frente a manipulaciones no autorizadas. Los conductores deben quedar correctamente introducidos y sujetos en los bornes.
Antes de comprar: comprueba que necesitas la versión TC-2/T con tapa transparente y que la sección de los conductores no supera los 120 mm².
