MAXGE TB411 · Repartidor modular 4P 125A 4x11 conexiones

MAXGE TB411 · Repartidor modular 4P 125A 4x11 conexiones

Repartidor modular de 4 polos para organizar y distribuir la alimentación dentro de cuadros eléctricos. El MAXGE TB411 dispone de 11 conexiones por polo, admite hasta 125 A y permite conectar conductores de diferentes secciones en una misma barra de distribución.

¿Para qué sirve?

El MAXGE TB411 se utiliza para repartir una línea de alimentación entre varios conductores dentro de un cuadro eléctrico. Sus cuatro barras independientes permiten realizar una distribución ordenada de fases, neutro u otros circuitos, evitando múltiples derivaciones independientes.

Repartidor de energía de 4 polos

El MAXGE TB411 incorpora 4 barras de conexión independientes, cada una equipada con 11 puntos de conexión. Esta configuración permite centralizar la distribución eléctrica y mantener un cableado más limpio y organizado dentro del cuadro.

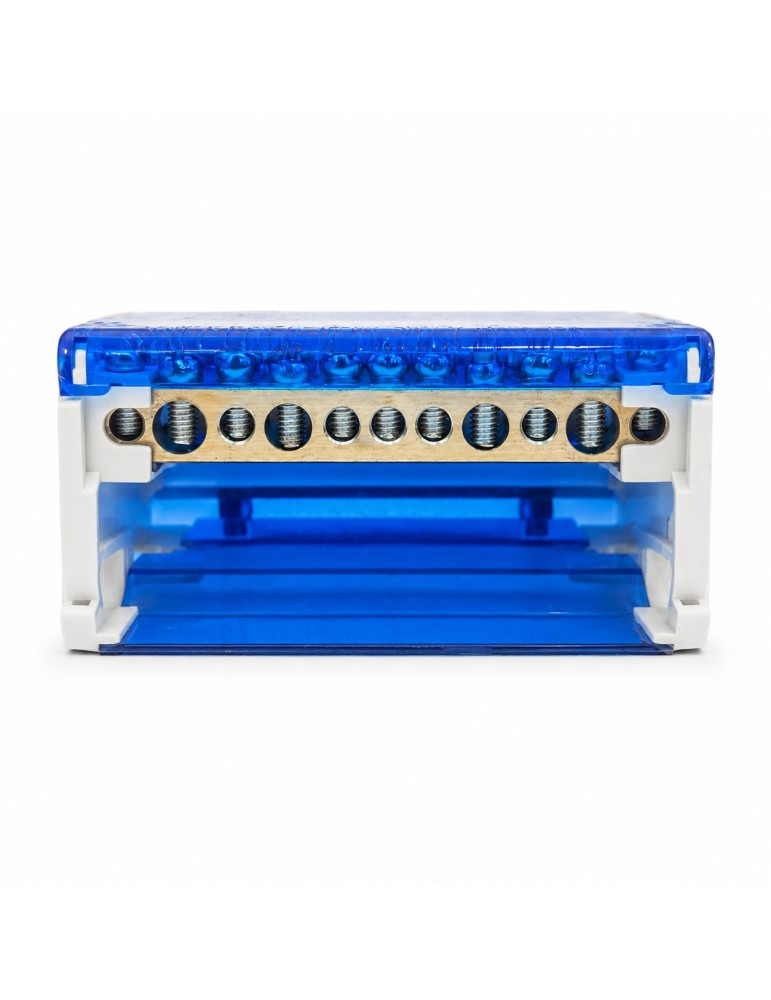

La cubierta transparente azul protege las conexiones frente al contacto accidental y permite al mismo tiempo inspeccionar visualmente el estado de los bornes.

Conexiones para diferentes secciones

Cada una de las cuatro barras incorpora bornes de diferentes diámetros para trabajar con distintas secciones de conductor.

• 7 conexiones Ø5,3 mm: 1,5–6 mm² con terminal tipo Starfix y 2,5–6 mm² con conductor rígido.
• 2 conexiones Ø7,5 mm: 6–16 mm² con terminal tipo Starfix y 10–25 mm² con conductor rígido.
• 2 conexiones Ø9 mm: 10–25 mm² con terminal tipo Starfix y 10–35 mm² con conductor rígido.

Esta combinación permite utilizar el mismo repartidor como entrada de alimentación y como punto de salida hacia diferentes protecciones o circuitos del cuadro. citeturn147588search1

Hasta 125 A

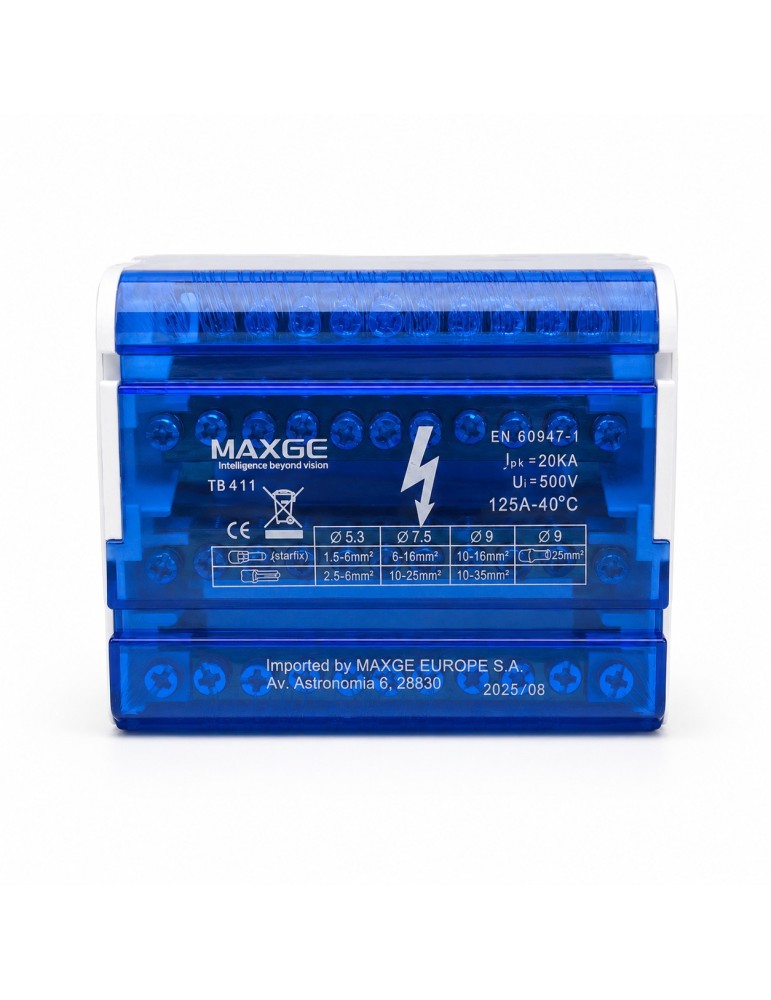

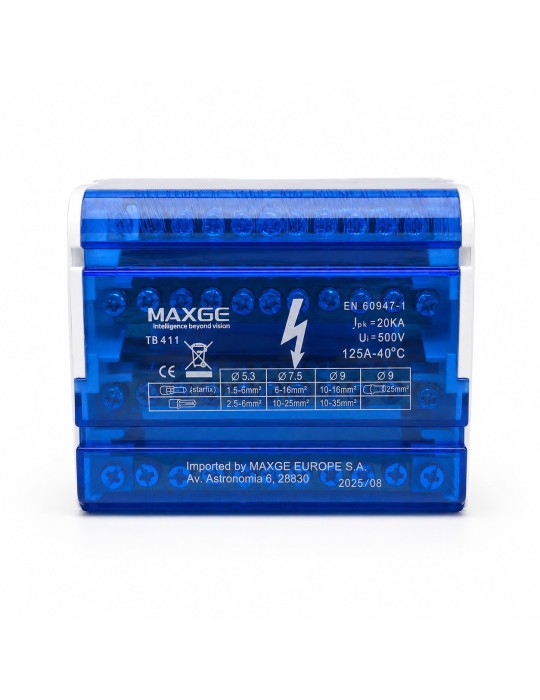

El MAXGE TB411 está diseñado para trabajar con una intensidad máxima de 125 A. El propio repartidor indica una tensión de aislamiento Ui de 500 V y un valor Ipk de 20 kA.

Estas características hacen que sea especialmente práctico para cuadros eléctricos donde es necesario repartir una alimentación principal entre diferentes líneas o protecciones.

Montaje en cuadro eléctrico

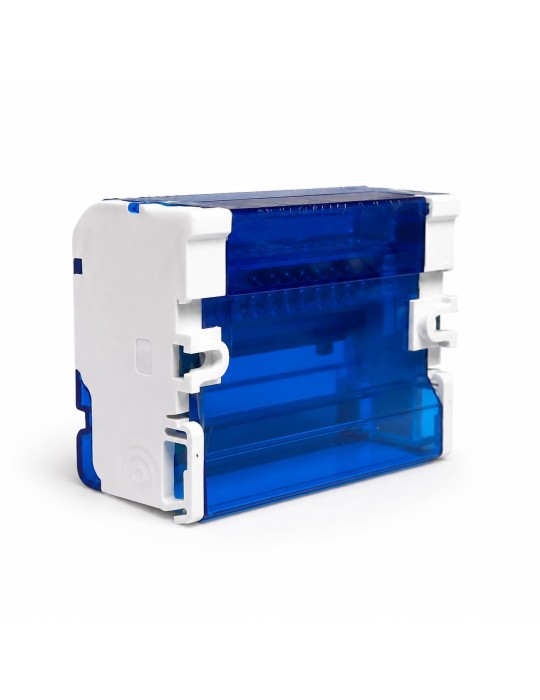

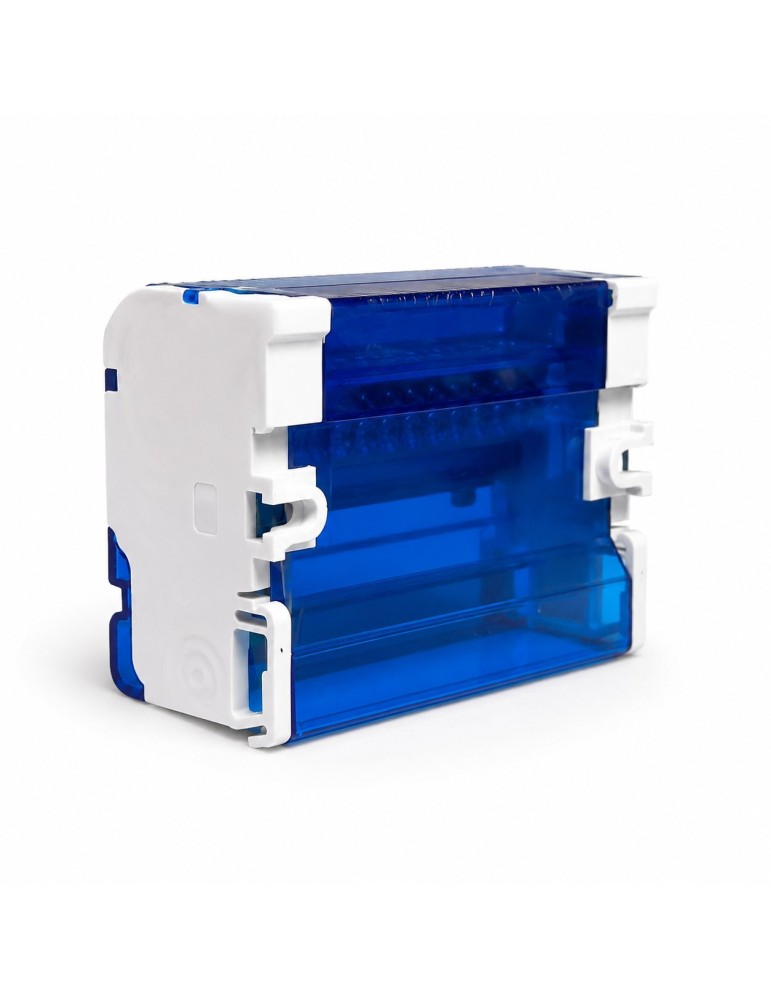

El TB411 está diseñado para su integración en cuadros eléctricos y dispone de sistema de montaje compatible con carril DIN. Su grado de protección indicado es IP20, por lo que está destinado a instalación interior dentro de una envolvente adecuada. citeturn147588search0turn147588search1

Aplicaciones habituales

• Cuadros eléctricos de distribución.
• Reparto de alimentación entre protecciones.
• Distribución de fases y neutro.
• Centralización de derivaciones eléctricas.
• Instalaciones residenciales.
• Instalaciones terciarias.
• Instalaciones industriales.
• Reformas y ampliaciones de cuadros eléctricos.

Datos técnicos

Uso seguro

Realiza siempre las conexiones con la instalación sin tensión. Utiliza conductores y terminales adecuados a la sección de cada borne y comprueba el correcto apriete de todos los tornillos antes de poner en servicio el cuadro eléctrico.
