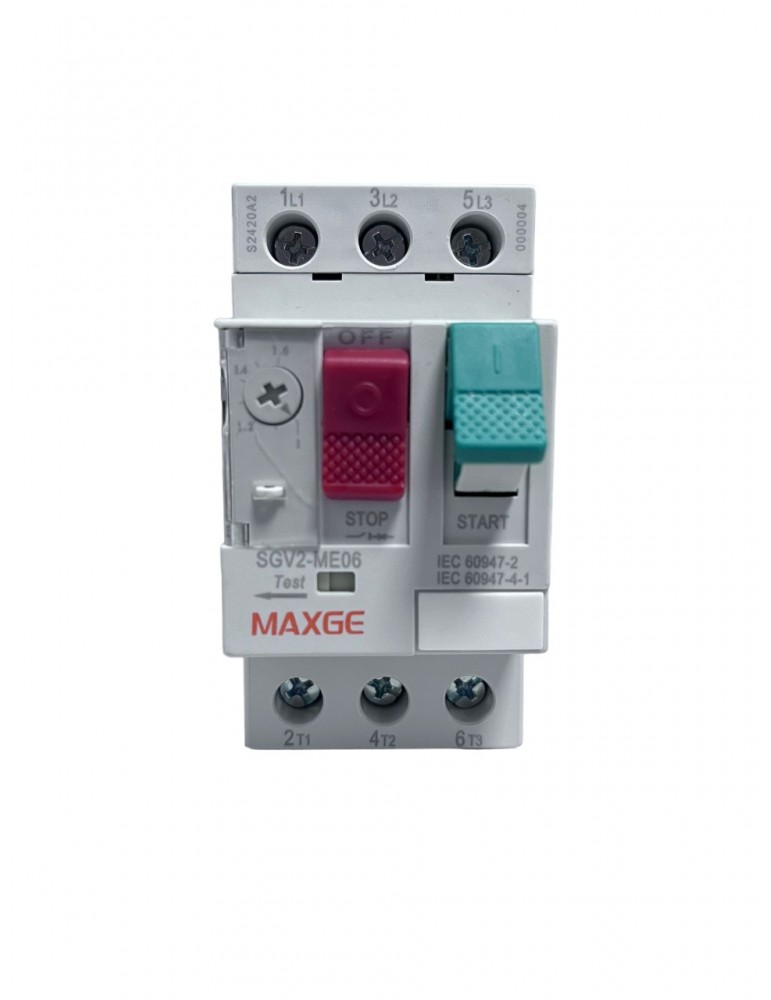

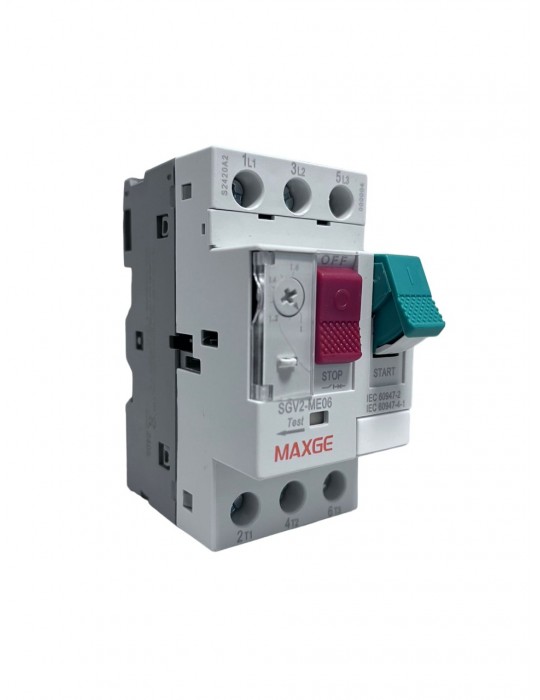

Maxge Guardamotor 1-1,6A regulación térmica SGV2-ME06
Escribe tu reseña
Guardamotor Maxge SGV2-ME06 con regulación térmica ajustable de 1 a 1,6A para protección y maniobra de motores eléctricos. Incorpora protección térmica frente a sobrecargas y disparo magnético de 22,5A frente a cortocircuitos, tensión de empleo de hasta 690V AC y mando mediante palanca basculante.
SGV2-ME06
29,23 €
Impuestos incluidos
GUARDAMOTOR · REGULACIÓN 1-1,6A · PROTECCIÓN TÉRMICA Y MAGNÉTICA
Maxge SGV2-ME06 - Guardamotor regulable de 1 a 1,6A
Disyuntor guardamotor Maxge diseñado para proteger motores eléctricos frente a sobrecargas y cortocircuitos. Esta versión permite ajustar el disparo térmico entre 1 y 1,6A e incorpora disparo magnético de 22,5A.
|
1-1,6 A
Regulación térmica
|
22,5 A
Disparo magnético
|
|
690 V AC
Tensión de empleo
|
50/60 Hz
Frecuencia
|
¿Para qué sirve el Maxge SGV2-ME06?
Este guardamotor está pensado para proteger motores eléctricos cuya intensidad nominal se encuentre dentro del rango de 1 a 1,6A. Permite ajustar el disparo térmico a la corriente real del motor y desconectar el circuito cuando se detecta una sobrecarga prolongada o una corriente elevada de cortocircuito.
|
Protección térmica regulable El ajuste entre 1 y 1,6A permite adaptar la protección a la corriente nominal indicada en la placa del motor. |
|
Protección magnética instantánea Esta variante incorpora disparo magnético de 22,5A para actuar frente a corrientes elevadas de cortocircuito. |
Protección específica para motores eléctricos
El Maxge SGV2-ME06 combina protección térmica y magnética en un único dispositivo. Su función principal es proteger el motor y el circuito asociado frente a situaciones anormales de corriente.
Regulación térmica de 1 a 1,6A
El ajuste frontal permite seleccionar una corriente comprendida entre 1 y 1,6A. Para una protección correcta, este valor debe ajustarse según la intensidad nominal del motor y las características de la instalación.
Disparo magnético de 22,5A
Además de la protección térmica, la variante de 1-1,6A incorpora un disparo magnético calibrado a 22,5A, destinado a actuar rápidamente frente a corrientes elevadas.
Tensión de empleo de hasta 690V AC
MAXGE especifica para la serie SGV2 una tensión de empleo de 690V AC a 50/60Hz, permitiendo su utilización en diferentes sistemas de alimentación dentro de sus condiciones nominales.
Mando mediante palanca basculante
El accionamiento se realiza mediante palanca basculante, permitiendo conectar y desconectar manualmente el motor o circuito protegido.
Regulación precintable
El ajuste térmico puede precintarse, ayudando a evitar modificaciones accidentales o no autorizadas una vez ajustado correctamente al motor.
Indicado para uso continuo
MAXGE indica esta familia para servicio continuo, siempre respetando las características nominales del dispositivo y del motor asociado.
Durabilidad eléctrica y mecánica
La serie SGV2 presenta una resistencia declarada de 10.000 maniobras eléctricas en AC-3 y 20.000 maniobras mecánicas, según la documentación del fabricante.
Aplicaciones habituales
- Motores eléctricos de pequeña potencia.
- Bombas de agua.
- Ventiladores y extractores.
- Maquinaria pequeña.
- Sistemas de climatización.
- Automatización industrial.
- Cuadros de control de motores.
Importante: selecciona el guardamotor en función de la intensidad nominal indicada en la placa del motor. Esta versión permite regular entre 1 y 1,6A. Si el motor trabaja fuera de este rango, debe utilizarse otra referencia SGV2 con el rango adecuado.

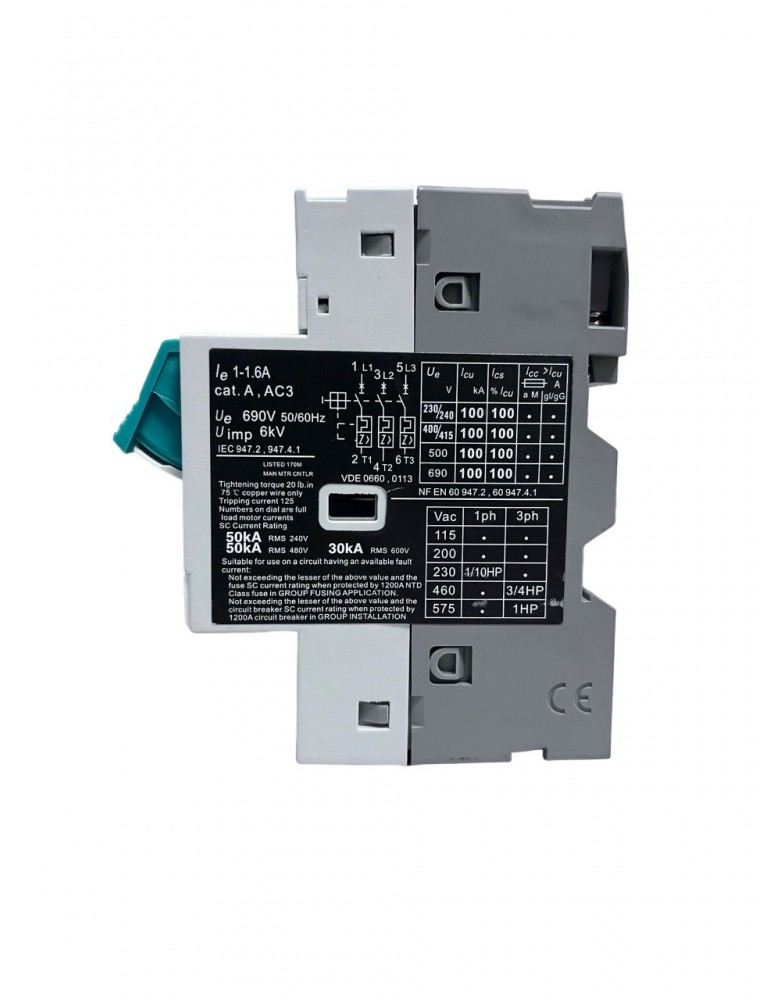

Datos técnicos
| Marca | Maxge |
| Referencia actual | SGV2-ME06 |
| Familia | SGV2 |
| Tipo | Disyuntor guardamotor |
| Regulación térmica | 1 - 1,6A |
| Disparo magnético | 22,5A |
| Tensión de empleo | 690V AC |
| Frecuencia | 50/60Hz |
| Accionamiento | Palanca basculante |
| Regulación | Ajustable y precintable |
| Endurancia eléctrica | 10.000 maniobras AC-3 |
| Endurancia mecánica | 20.000 maniobras |
| Normativa | IEC 60947-2 · IEC 60947-4-1 |
| EAN | 8445275036316 |
Elegir el rango correcto del guardamotor
| Referencia / rango | Regulación térmica | Disparo magnético |
| SGV2-ME06 | 1 - 1,6A | 22,5A |
| Rango siguiente | 1,6 - 2,5A | 33,5A |
| SGV2-ME08 | 2,5 - 4A | 51A |
Antes de comprar: comprueba la corriente nominal del motor. Este modelo SGV2-ME06 está diseñado para motores cuyo ajuste térmico necesario esté comprendido entre 1 y 1,6A. No elijas el guardamotor únicamente por la potencia del motor sin comprobar también su intensidad nominal.
Referencias específicas
- 8445275036316
