MAXGE EPR4A040300 diferencial superinmunizado 4P 40A 300mA Tipo A 10kA
Escribe tu reseña

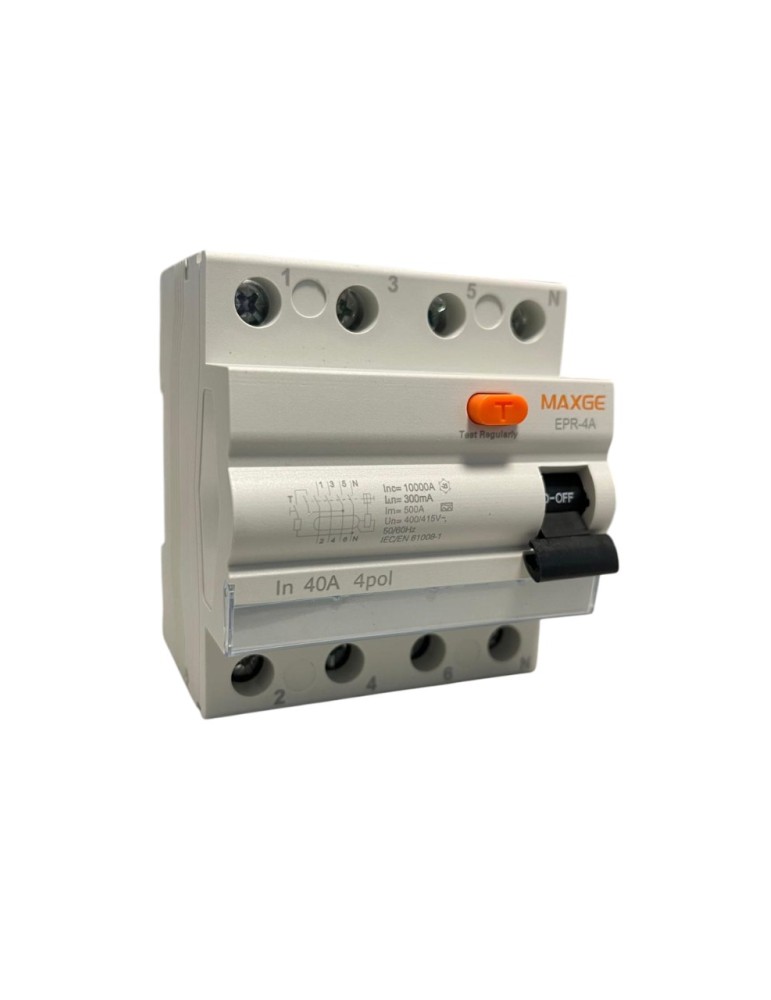

Interruptor diferencial MAXGE EPR4A040300 de 4 polos, 40 A y sensibilidad de 300 mA, Tipo A superinmunizado para instalaciones trifásicas con cargas electrónicas. Tensión de empleo de 415 V AC, corriente condicional de cortocircuito de 10 kA y montaje en carril DIN.
EPR4A040300
48,64 €
Impuestos incluidos
Protección diferencial tetrapolar Tipo A
MAXGE EPR4A040300 - Diferencial superinmunizado 4P 40A 300mA Tipo A 10kA
Interruptor diferencial MAXGE EPR4A040300 de 4 polos, intensidad nominal de 40 A y sensibilidad de 300 mA. Pertenece a la gama EPR Clase A de MAXGE y está orientado a instalaciones trifásicas con presencia de cargas electrónicas donde se requiere protección diferencial Tipo A y mayor inmunidad frente a determinados disparos intempestivos.
|
4P Configuración tetrapolar |
40 A Intensidad nominal |
|
300 mA Sensibilidad diferencial |
Tipo A Superinmunizado |
¿Cuándo elegir este diferencial?
El MAXGE EPR4A040300 está indicado cuando se necesita una protección diferencial de 4 polos, 40 A y 300 mA en una instalación trifásica con electrónica u otras cargas compatibles con Clase A.
|
Sí encaja si necesitas Un diferencial tetrapolar de 40 A, sensibilidad de 300 mA y Tipo A para una instalación trifásica con cargas electrónicas y donde interese una mayor inmunidad frente a disparos intempestivos. |
|
No lo confundas con un 30 mA Los diferenciales de 30 mA y 300 mA no son equivalentes. La sensibilidad debe elegirse de acuerdo con la función de protección prevista y el diseño de la instalación. |
Diferencial Tipo A
El EPR4A040300 pertenece a la Clase A. Está diseñado para detectar corrientes diferenciales alternas senoidales, corrientes residuales pulsantes de ambas polaridades y corrientes pulsantes con componente continua dentro de los límites previstos para esta clase.
Adecuado para instalaciones con electrónica
MAXGE recomienda los diferenciales Clase A para cargas resistivas e inductivas y para numerosos equipos con electrónica, fuentes de alimentación, cargadores, ordenadores, televisores, variadores y onduladores compatibles.
Mayor inmunidad frente a disparos intempestivos
La gama EPR Clase A está orientada a ofrecer una mayor estabilidad frente a determinados transitorios y perturbaciones eléctricas que pueden provocar desconexiones no deseadas en instalaciones con electrónica.
Sensibilidad de 300 mA
Este modelo dispone de una sensibilidad diferencial nominal de 300 mA. Es un valor diferente de los 30 mA utilizados en otras funciones de protección, por lo que no debe considerarse un sustituto directo de un diferencial de 30 mA.
40 A de intensidad nominal
La intensidad nominal es de 40 A. Este valor debe coordinarse correctamente con las protecciones contra sobreintensidades situadas aguas arriba y con el dimensionado de la instalación.
Configuración tetrapolar 4P
La configuración 4P permite realizar el corte conjunto de los cuatro conductores activos asociados al circuito, resultando adecuada para instalaciones trifásicas compatibles que requieran protección diferencial tetrapolar.
415 V AC
MAXGE especifica para las versiones de 4 polos de la familia EPR una tensión nominal de 415 V AC, con frecuencia de trabajo de 50/60 Hz.
10 kA de corriente condicional de cortocircuito
La familia EPR está especificada con una corriente condicional de cortocircuito de 10 kA. Este valor no debe confundirse con el poder de conexión y corte diferencial propio del RCCB.
500 A de poder de conexión y corte diferencial
Para los modelos de 40 A, MAXGE especifica un poder de conexión y corte diferencial IΔm de 500 A.
Formato de 4 módulos
La familia EPR ocupa aproximadamente 18 mm por polo. La versión de 4 polos necesita por tanto aproximadamente 72 mm, equivalentes a 4 módulos DIN.
Conexión hasta 35 mm²
Para los calibres habituales de esta gama, MAXGE especifica conexión para conductor flexible de hasta 25 mm² y conductor rígido de hasta 35 mm².
Aplicaciones habituales
- Cuadros eléctricos trifásicos.
- Instalaciones terciarias.
- Locales comerciales.
- Oficinas.
- Talleres e instalaciones industriales compatibles.
- Instalaciones con fuentes de alimentación electrónicas.
- Variadores, cargadores y onduladores cuando la aplicación admite Tipo A.
- Protección diferencial de 300 mA según diseño de la instalación.
Importante: este modelo tiene una sensibilidad de 300 mA. No debe sustituir automáticamente a un diferencial de 30 mA. Comprueba siempre la sensibilidad, clase, intensidad y número de polos exigidos por la instalación.
Datos técnicos
| Marca | MAXGE |
| Referencia | EPR4A040300 |
| Tipo | Interruptor diferencial RCCB |
| Número de polos | 4P |
| Intensidad nominal | 40 A |
| Sensibilidad diferencial | 300 mA |
| Clase | Tipo A |
| Tensión nominal | 415 V AC |
| Frecuencia | 50/60 Hz |
| Corriente condicional de cortocircuito | 10 kA |
| Poder de conexión y corte diferencial IΔm | 500 A |
| Corriente residual no operativa | 0,5 × IΔn |
| Tensión soportada a impulso Uimp | 4 kV |
| Anchura | 72 mm / 4 módulos |
| Montaje | Carril DIN |
| Conductor flexible máx. | 25 mm² |
| Conductor rígido máx. | 35 mm² |
| Normativa | EN / IEC 61008-1 |
| EAN | 8445275015991 |
¿30 mA o 300 mA?
| Característica | EPR4A040030 | EPR4A040300 |
| Polos | 4P | 4P |
| Intensidad | 40 A | 40 A |
| Clase | Tipo A | Tipo A |
| Sensibilidad | 30 mA | 300 mA |
| Equivalentes | No. Debe seleccionarse la sensibilidad adecuada a la instalación. | |
Antes de comprar: comprueba que necesitas exactamente un MAXGE EPR4A040300 de 4 polos, 40 A, 300 mA y Tipo A. No debe elegirse como sustituto directo del EPR4A040030 de 30 mA únicamente porque coincidan el amperaje y el número de polos.
Referencias específicas
- 8445275015991
