MAXGE EPR4A025030 diferencial superinmunizado 4P 25A 30mA Tipo A 10kA
Escribe tu reseña

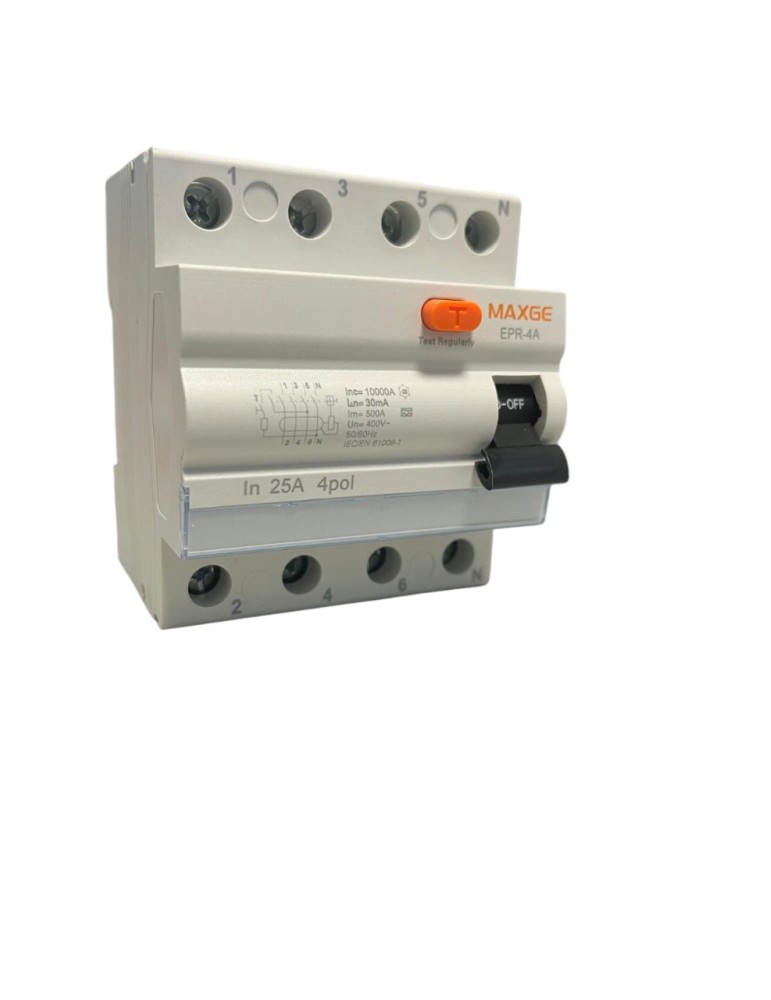

Interruptor diferencial MAXGE EPR4A025030 de 4 polos, 25 A y sensibilidad de 30 mA, Tipo A superinmunizado. Indicado para instalaciones trifásicas con cargas electrónicas y donde interesa una mayor inmunidad frente a determinados disparos intempestivos. Gama EPR de 10 kA y montaje en carril DIN.
EPR4A025030
45,39 €
Impuestos incluidos
Protección diferencial tetrapolar Tipo A
MAXGE EPR4A025030 - Diferencial superinmunizado 4P 25A 30mA Tipo A 10kA
Interruptor diferencial MAXGE EPR4A025030 de 4 polos, intensidad nominal de 25 A y sensibilidad de 30 mA. Pertenece a la gama EPR Clase A de MAXGE y está diseñado para instalaciones trifásicas compatibles con presencia de cargas electrónicas y donde interesa una mayor inmunidad frente a determinados disparos intempestivos.
|
4P Configuración tetrapolar |
25 A Intensidad nominal |
|
30 mA Sensibilidad diferencial |
Tipo A Para cargas electrónicas |
¿Cuándo elegir este diferencial?
El MAXGE EPR4A025030 está indicado cuando se necesita una protección diferencial tetrapolar de 25 A y 30 mA Tipo A en una instalación trifásica compatible con presencia de electrónica, fuentes de alimentación u otras cargas capaces de generar corrientes residuales pulsantes.
|
Sí encaja si necesitas Un diferencial de 4 polos, 25 A, 30 mA y Tipo A para una instalación trifásica con electrónica y donde se busca mayor inmunidad frente a disparos intempestivos. |
|
No lo confundas con Un diferencial Clase AC, un modelo de 300 mA o una versión bipolar. Número de polos, sensibilidad, intensidad y clase deben corresponder a la instalación. |
Diferencial Tipo A
El EPR4A025030 pertenece a la Clase A. Está diseñado para detectar corrientes diferenciales alternas senoidales, corrientes residuales pulsantes de ambas polaridades y corrientes pulsantes con componente continua hasta ±6 mA.
Adecuado para instalaciones con electrónica
MAXGE recomienda la Clase A para cargas resistivas e inductivas y también para numerosos receptores con fuentes de alimentación electrónicas, cargadores, ordenadores, televisores, variadores de frecuencia y onduladores compatibles.
Mayor inmunidad frente a disparos intempestivos
La gama EPR Clase A está orientada a ofrecer una mayor estabilidad frente a determinadas perturbaciones y transitorios eléctricos que pueden provocar desconexiones no deseadas en instalaciones con electrónica.
25 A de intensidad nominal
La intensidad nominal del diferencial es de 25 A. Este valor debe coordinarse correctamente con la protección contra sobreintensidades situada aguas arriba y con el dimensionado de la instalación.
Sensibilidad de 30 mA
El EPR4A025030 dispone de una sensibilidad diferencial nominal de 30 mA, valor habitual cuando se requiere protección diferencial de alta sensibilidad.
Configuración tetrapolar 4P
Su configuración 4P permite realizar la apertura conjunta de los cuatro conductores asociados al circuito, por lo que está especialmente orientado a instalaciones trifásicas con neutro cuando se requiere corte tetrapolar.
Gama EPR de 10 kA
Esta referencia pertenece a la gama EPR de MAXGE, especificada con una corriente condicional de cortocircuito de 10 kA. Este valor no debe confundirse con el poder de conexión y corte diferencial propio del RCCB.
500 A de poder de conexión y corte diferencial
Para el calibre de 25 A, MAXGE especifica un poder de conexión y corte diferencial IΔm de 500 A.
Formato de 4 módulos
La familia EPR ocupa aproximadamente 18 mm por polo. La versión tetrapolar necesita por tanto 72 mm, equivalentes a 4 módulos DIN.
Conexión hasta 35 mm²
MAXGE especifica para esta gama bornes capaces de admitir hasta 25 mm² en conductor flexible y hasta 35 mm² en conductor rígido.
Aislamiento y montaje
La gama EPR dispone de tensión de aislamiento Ui 500 V, tensión soportada a impulso Uimp 4 kV, doble aislamiento Clase II y montaje sobre carril DIN.
Aplicaciones habituales
- Cuadros eléctricos trifásicos.
- Instalaciones residenciales trifásicas.
- Locales comerciales y oficinas.
- Instalaciones terciarias.
- Equipos electrónicos y fuentes de alimentación.
- Variadores de frecuencia, cargadores y onduladores compatibles.
- Instalaciones donde interesa reducir disparos intempestivos.
- Sustitución de diferenciales equivalentes de 4P, 25 A y 30 mA.
Importante: que el diferencial sea Tipo A y de mayor inmunidad no significa que ignore una fuga real. Si se producen disparos repetidos, debe comprobarse el estado de la instalación. Verifica además que necesitas exactamente 4 polos, 25 A y 30 mA.
Datos técnicos
| Marca | MAXGE |
| Referencia | EPR4A025030 |
| Tipo | Interruptor diferencial RCCB |
| Número de polos | 4P |
| Intensidad nominal | 25 A |
| Sensibilidad diferencial | 30 mA |
| Clase | Tipo A |
| Frecuencia | 50/60 Hz |
| Corriente condicional de cortocircuito | 10 kA |
| Poder de conexión y corte diferencial IΔm | 500 A |
| Tensión de aislamiento Ui | 500 V |
| Tensión soportada a impulso Uimp | 4 kV |
| Doble aislamiento | Clase II |
| Anchura | 72 mm / 4 módulos |
| Montaje | Carril DIN 35 mm |
| Conductor flexible máx. | 25 mm² |
| Conductor rígido máx. | 35 mm² |
| Grado de protección | IP20 |
| Temperatura de trabajo | -5 ºC a +40 ºC |
| Normativa | EN / IEC 61008-1 |
| EAN | 8445275015960 |
¿25 A o 40 A?
| Característica | EPR4A025030 | EPR4A040030 |
| Polos | 4P | 4P |
| Sensibilidad | 30 mA | 30 mA |
| Clase | Tipo A | Tipo A |
| Intensidad nominal | 25 A | 40 A |
| IΔm | 500 A | 500 A |
Antes de comprar: comprueba que necesitas exactamente un MAXGE EPR4A025030 de 4 polos, 25 A, 30 mA y Tipo A. Si la instalación requiere 40 A, utiliza la referencia EPR4A040030 correspondiente en lugar de sustituir calibres sin comprobar el dimensionado.
Referencias específicas
- 8445275015960
