MAXGE EPR4A063300 diferencial superinmunizado 4P 63A 300mA Tipo A 10kA
Escribe tu reseña

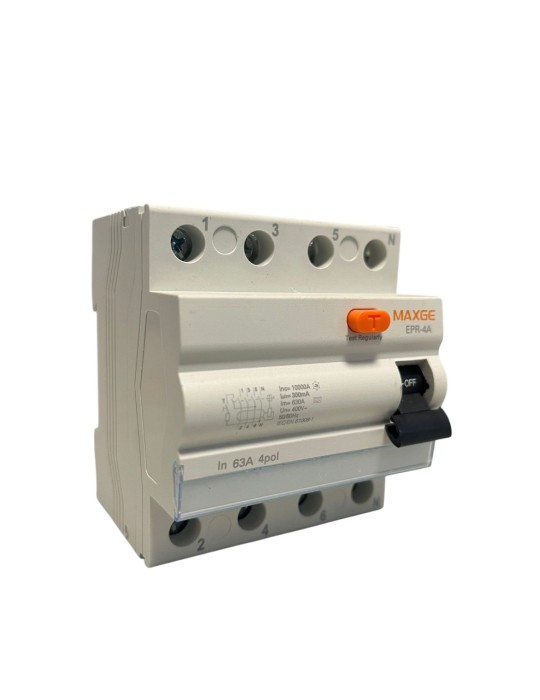

Interruptor diferencial MAXGE EPR4A063300 de 4 polos, 63 A y sensibilidad de 300 mA, Tipo A superinmunizado. Diseñado para instalaciones trifásicas con cargas electrónicas donde se requiere protección diferencial de 300 mA y mayor inmunidad frente a determinados disparos intempestivos. Gama EPR de 10 kA y montaje en carril DIN.
EPR4A063300
75,63 €
Impuestos incluidos
Protección diferencial tetrapolar Tipo A
MAXGE EPR4A063300 - Diferencial superinmunizado 4P 63A 300mA Tipo A 10kA
Interruptor diferencial MAXGE EPR4A063300 de 4 polos, intensidad nominal de 63 A y sensibilidad de 300 mA. Pertenece a la gama EPR Tipo A de MAXGE y está orientado a instalaciones trifásicas donde se requiere protección diferencial de 300 mA y capacidad para trabajar con cargas electrónicas compatibles.
|
4P Configuración tetrapolar |
63 A Intensidad nominal |
|
300 mA Sensibilidad diferencial |
Tipo A Superinmunizado |
¿Cuándo elegir este diferencial?
El MAXGE EPR4A063300 está indicado cuando se necesita una protección diferencial tetrapolar de 63 A y 300 mA Tipo A en una instalación trifásica compatible, especialmente cuando existen cargas electrónicas y se requiere esta sensibilidad concreta.
|
Sí encaja si necesitas Un diferencial de 4 polos, 63 A, 300 mA y Tipo A para una instalación trifásica con electrónica y donde interesa una mayor inmunidad frente a determinados disparos intempestivos. |
|
No lo confundas con un 30 mA Un diferencial de 300 mA y uno de 30 mA no son equivalentes. Aunque coincidan número de polos, intensidad y clase, la sensibilidad y la función de protección son diferentes. |
Diferencial Tipo A
El EPR4A063300 pertenece a la Clase A. Está diseñado para detectar corrientes diferenciales alternas senoidales y corrientes residuales pulsantes, por lo que resulta más adecuado que un Clase AC para numerosas instalaciones con presencia de electrónica.
Adecuado para cargas electrónicas
La Clase A es apropiada para instalaciones con fuentes de alimentación electrónicas, equipos informáticos, iluminación electrónica, cargadores, variadores y otros receptores compatibles capaces de generar corrientes residuales pulsantes.
Mayor inmunidad frente a disparos intempestivos
La gama EPR Tipo A está orientada a mejorar el comportamiento frente a determinadas perturbaciones, transitorios y maniobras eléctricas que pueden provocar desconexiones no deseadas en diferenciales convencionales.
Sensibilidad de 300 mA
El EPR4A063300 dispone de una sensibilidad diferencial nominal de 300 mA. Este valor debe seleccionarse expresamente según la función prevista en la instalación y no debe considerarse equivalente a un diferencial de 30 mA.
63 A de intensidad nominal
Su intensidad nominal es de 63 A. Este calibre debe coordinarse correctamente con la protección contra sobreintensidades situada aguas arriba y con el dimensionado de los conductores de la instalación.
Configuración tetrapolar 4P
La configuración 4P permite realizar la apertura conjunta de los cuatro conductores asociados al circuito, siendo adecuada para instalaciones trifásicas con neutro cuando se requiere corte tetrapolar.
415 V AC para la versión 4P
Dentro de la gama EPR, las versiones tetrapolares están destinadas a instalaciones trifásicas con una tensión de empleo de hasta 415 V AC entre fases y frecuencia de 50/60 Hz.
10 kA de corriente condicional de cortocircuito
La gama EPR está especificada con una corriente condicional de cortocircuito de 10 kA. Este dato debe diferenciarse del poder de conexión y corte diferencial propio del RCCB.
630 A de poder de conexión y corte diferencial
Al tratarse de un modelo de 63 A, el poder de conexión y corte diferencial IΔm es de 630 A, superior al valor de 500 A correspondiente a calibres inferiores de la misma familia.
Formato de 4 módulos
La gama EPR utiliza aproximadamente 18 mm por polo. La versión 4P ocupa por tanto alrededor de 72 mm, equivalentes a 4 módulos DIN.
Conexión eléctrica
Para los calibres de esta gama, MAXGE admite conductores de hasta 25 mm² en flexible y hasta 35 mm² en rígido, según las condiciones de instalación.
Aislamiento y montaje
La gama EPR dispone de tensión de aislamiento Ui 500 V, tensión soportada a impulso Uimp 4 kV, doble aislamiento Clase II y montaje sobre carril DIN.
Aplicaciones habituales
- Cuadros eléctricos trifásicos.
- Instalaciones terciarias.
- Locales comerciales.
- Talleres e instalaciones industriales compatibles.
- Instalaciones con cargas electrónicas.
- Variadores y equipos electrónicos compatibles.
- Protección diferencial de 300 mA según diseño de la instalación.
- Sustitución de diferenciales equivalentes de 4P, 63 A y 300 mA.
Importante: este diferencial tiene una sensibilidad de 300 mA. No debe utilizarse como sustituto directo de un diferencial de 30 mA. Comprueba siempre número de polos, intensidad, sensibilidad y clase antes de realizar una sustitución.
Datos técnicos
| Marca | MAXGE |
| Referencia | EPR4A063300 |
| Tipo | Interruptor diferencial RCCB |
| Número de polos | 4P |
| Intensidad nominal | 63 A |
| Sensibilidad diferencial | 300 mA |
| Clase | Tipo A |
| Tensión de empleo | 415 V AC entre fases |
| Frecuencia | 50/60 Hz |
| Corriente condicional de cortocircuito | 10 kA |
| Poder de conexión y corte diferencial IΔm | 630 A |
| Tensión de aislamiento Ui | 500 V |
| Tensión soportada a impulso Uimp | 4 kV |
| Doble aislamiento | Clase II |
| Anchura | 72 mm / 4 módulos |
| Montaje | Carril DIN 35 mm |
| Conductor flexible máx. | 25 mm² |
| Conductor rígido máx. | 35 mm² |
| Grado de protección | IP20 |
| Temperatura de trabajo | -5 ºC a +40 ºC |
| Normativa | EN / IEC 61008-1 |
| EAN | 8445275016011 |
¿40 A o 63 A?
| Característica | EPR4A040300 | EPR4A063300 |
| Polos | 4P | 4P |
| Sensibilidad | 300 mA | 300 mA |
| Clase | Tipo A | Tipo A |
| Intensidad nominal | 40 A | 63 A |
| IΔm | 500 A | 630 A |
Antes de comprar: comprueba que necesitas exactamente un MAXGE EPR4A063300 de 4 polos, 63 A, 300 mA y Tipo A. Si la instalación requiere 30 mA, este modelo de 300 mA no es equivalente aunque coincidan polos y amperaje.
Referencias específicas
- 8445275016011
