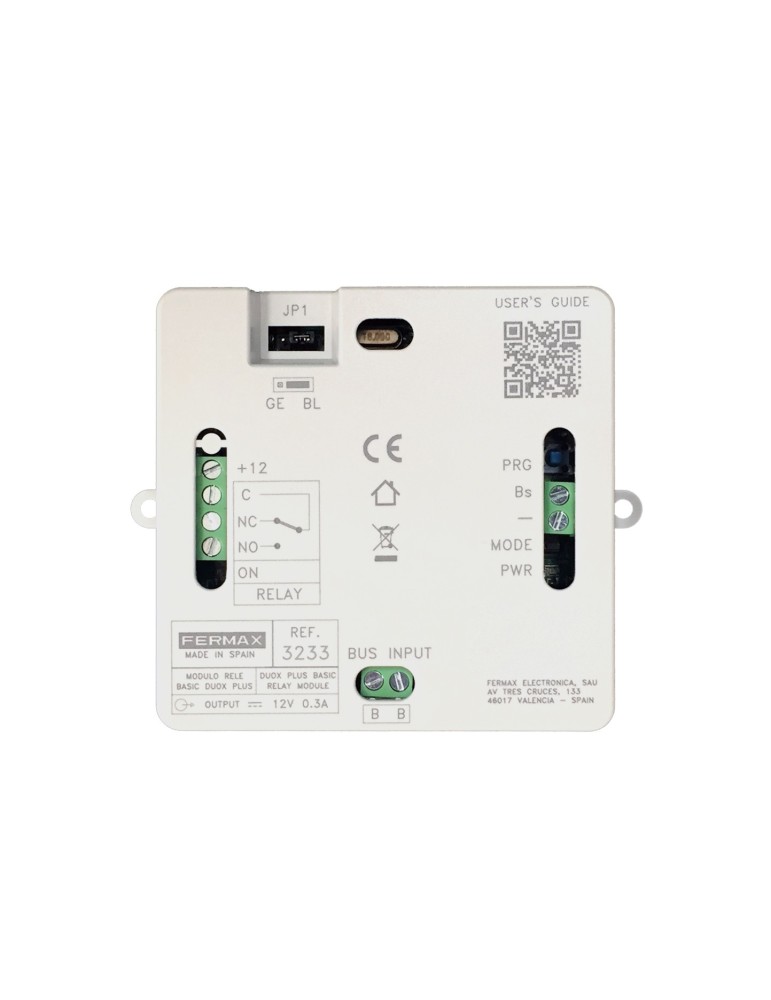

Fermax Relé Basic DUOX PLUS programable 3A ref. 3233
Escribe tu reseña
Relé Basic Fermax DUOX PLUS ref. 3233 para activar funciones auxiliares directamente desde el bus, sin cableado adicional hasta los terminales. Puede accionarse mediante F1, F2, apertura de puerta o llamada y configurarse como relé de bloque o de entrada general. Dispone de contacto libre de potencial NO/NC hasta 3A, salida auxiliar de 12V DC y tiempo de activación programable.
3233
47,55 €
Impuestos incluidos
DUOX PLUS · RELÉ AUXILIAR · F1 / F2 · 3A
Fermax 3233 - Relé Basic DUOX PLUS
Relé auxiliar para instalaciones Fermax DUOX PLUS que permite accionar una segunda puerta, una cancela, un garaje, una luz u otra función mediante el propio bus del sistema. Puede activarse desde F1, F2, la apertura de puerta o una llamada y admite programación por bloque o entrada general.
|
3A
Contacto libre de potencial
|
1-99 s
Tiempo programable
|
|
F1 / F2
Activación desde terminal
|
DIN 6
Montaje en carril
|
¿Para qué sirve el Fermax 3233?
Está pensado para añadir una función auxiliar sencilla a una instalación DUOX PLUS aprovechando el propio bus existente.
|
Segunda puerta o cancela Permite disponer de una salida adicional controlada desde los terminales DUOX PLUS. |
|
Puerta de garaje El contacto libre de potencial puede utilizarse como señal de mando para automatismos compatibles. |
|
Iluminación u otra función auxiliar También puede gobernar otras cargas o equipos mediante el contacto del relé, respetando sus características eléctricas. |
Conexión directa al bus DUOX PLUS
El Fermax 3233 se conecta directamente al bus DUOX PLUS y puede instalarse en cualquier punto del mismo. Esto permite añadir una función auxiliar sin tener que tender cableado de control adicional desde el monitor o teléfono hasta el relé.
Activación mediante F1 o F2
Puede programarse para que el contacto se active al utilizar las funciones F1 o F2 de los terminales DUOX PLUS compatibles. De fábrica viene configurado para activación mediante F1.
También puede activarse al abrir la puerta o recibir una llamada
Además de F1 y F2, el instalador puede programar el relé para que actúe cuando se produce una apertura de puerta o cuando llega una llamada desde una placa o central de conserjería.
Modo Bloque o Entrada General
Mediante el puente JP1 puede seleccionarse uno de los dos modos de funcionamiento:
- BL - Bloque: únicamente pueden activar el relé los equipos pertenecientes al bloque configurado.
- GE - Entrada General: todos los usuarios de la instalación pueden activar el relé.
El modo de fábrica es Bloque 00.
Temporización programable
El tiempo durante el cual permanece accionado el relé puede programarse entre 1 y 99 segundos. El valor configurado de fábrica es de 4 segundos, adecuado para muchas aplicaciones de apertura.
Contacto libre de potencial NO / NC
Dispone de contactos C, NO y NC, permitiendo utilizar tanto el contacto normalmente abierto como el normalmente cerrado según la aplicación. Fermax especifica una capacidad máxima de 3A a 250V AC o 30V DC.
Salida auxiliar de 12V DC
El módulo incorpora además una salida auxiliar de 12V DC con una intensidad máxima de 300 mA, disponible en el borne +12.
Entrada para pulsador externo
Los terminales BS y - permiten conectar un pulsador externo. Al cerrar este contacto, el relé se activa durante el tiempo previamente programado.
Indicadores LED
El equipo incorpora indicadores visuales que facilitan la puesta en marcha y el diagnóstico:
- PWR rojo: indica que el módulo recibe alimentación.
- MODE azul: informa del modo de programación y de la fase del procedimiento.
- ON verde: indica que el relé está activado.
Programación sencilla
Fermax ha diseñado el 3233 para funciones básicas y una puesta en marcha sencilla. Si la configuración de fábrica —Bloque 00, activación F1 y temporización de 4 segundos— coincide con la instalación, puede utilizarse sin modificar parámetros.
Montaje en carril DIN
Con los soportes laterales de fijación instalados ocupa aproximadamente DIN 6, con 106 mm de ancho. Si se eliminan esos soportes laterales, el ancho se reduce a 89 mm, equivalente aproximadamente a DIN 5.
Importante: el contacto C/NO/NC es libre de potencial y admite como máximo 3A. Cuando se utilice para controlar motores, iluminación u otras cargas, debe comprobarse previamente que la carga y el sistema de mando son compatibles con las características eléctricas del relé.
Ejemplos de uso
- Apertura de una segunda puerta.
- Accionamiento de una cancela exterior.
- Mando de una puerta de garaje.
- Encendido temporal de iluminación.
- Activación de una función auxiliar desde F1 o F2.
- Automatismo asociado a una llamada desde placa.
- Automatismo asociado a la apertura de puerta.
Datos técnicos
| Marca | Fermax |
| Referencia | 3233 |
| Producto | Relé auxiliar Basic |
| Sistema | DUOX PLUS |
| Modos | Bloque / Entrada General |
| Bloques configurables | 00-99 |
| Comandos de activación | F1 · F2 · abrepuertas · llamada |
| Configuración fábrica | Bloque 00 · F1 · 4 s |
| Temporización | 1-99 s |
| Contactos | C · NO · NC |
| Capacidad del relé | 3A máx. · 250V AC / 30V DC |
| Salida auxiliar | 12V DC · 300 mA máx. |
| Pulsador externo | Sí · bornes BS / - |
| Alimentación | 18-24V DC |
| Consumo reposo | 1,2 W |
| Consumo relé activado | 7,2 W |
| Temperatura | -5 °C a +40 °C |
| Humedad relativa | 5-95 % |
| Dimensiones | 86 × 106 × 31 mm |
| Montaje | Carril DIN 6 · DIN 5 sin soportes laterales |
| Peso | 0,156 kg |
| EAN | 8424299032337 |
3233 Basic o 3267: ¿cuál necesitas?
| Característica | 3233 Basic | 3267 |
| Uso | Funciones auxiliares básicas | Funciones avanzadas |
| F1 / F2 | Sí | Sí, según configuración |
| Emparejar dos relés | No | Sí |
| Dirección DUOX específica | No orientado a ello | Sí · funciones avanzadas |
Antes de comprar: el Fermax 3233 está pensado para funciones auxiliares básicas dentro de una instalación DUOX PLUS: segunda apertura, cancela, garaje, iluminación o activaciones asociadas a F1/F2, llamada o abrepuertas. Para automatizaciones DUOX PLUS más avanzadas, Fermax dispone del relé ref. 3267.
