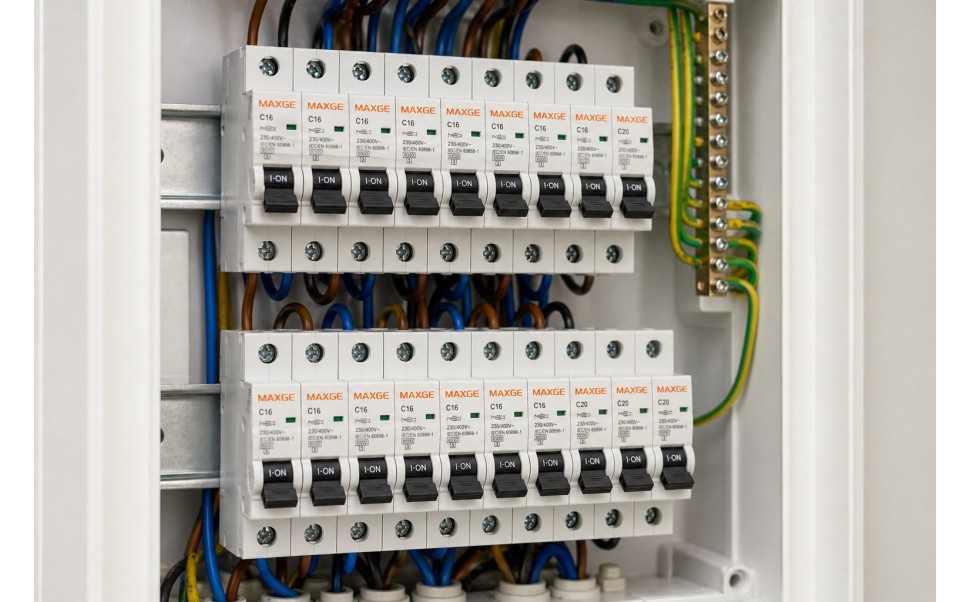

¿Tu cuadro eléctrico salta constantemente? Cómo elegir el magnetotérmico correcto y no volver a tener ese problema
El interruptor magnetotérmico es el corazón de cualquier instalación eléctrica. Si el tuyo salta con frecuencia, hace ruido o tiene más de 15 años, es probable que necesites cambiarlo. Te explicamos cómo elegir el adecuado y te mostramos las mejores opciones disponibles en nuestro catálogo.
¿Qué es un interruptor magnetotérmico y por qué es tan importante?
El interruptor magnetotérmico —también llamado PIA o automático— es el dispositivo que protege el cableado de tu instalación frente a dos riesgos principales: las sobrecargas (exceso de consumo durante tiempo prolongado) y los cortocircuitos (fallo eléctrico repentino e intenso).
Sin él, un exceso de corriente podría sobrecalentar los cables, fundir el aislamiento y, en el peor de los casos, provocar un incendio. No es un elemento opcional: el Reglamento Electrotécnico de Baja Tensión (REBT) obliga a que toda instalación doméstica e industrial cuente con este tipo de protección.
Los tres parámetros clave para elegir bien
1. La intensidad nominal (amperios)
Es el dato más importante. Indica la corriente máxima que puede soportar de forma continua sin dispararse. Los valores más habituales en vivienda son 10A, 16A, 20A, 25A y 40A. Para dimensionarlo correctamente, debes calcular la suma de potencias del circuito que protege y dividirla entre la tensión (230V en monofásico).
2. La curva de disparo (B, C o D)
Define la velocidad a la que el dispositivo corta ante un pico de intensidad. La curva C es la más habitual en uso doméstico y comercial general. La curva B es más sensible, recomendada para circuitos de alumbrado. La curva D aguanta grandes arranques de motores o transformadores industriales.
3. El número de polos
Los magnetotérmicos 1P+N protegen fase y neutro y son los más usados en circuitos domésticos. Los 2P son para circuitos donde se necesita cortar completamente ambos conductores activos. Los 3P y 4P son para instalaciones trifásicas industriales o de grandes edificios.
Productos recomendados disponibles en suministroselectricos.net
En nuestro almacén en Sueca (Valencia) contamos con más de 15.000 referencias. Estos son algunos de los magnetotérmicos más vendidos por su relación calidad-precio:
Precios orientativos. Consulta disponibilidad y precio actualizado en la tienda.
Cómo instalar un magnetotérmico paso a paso
Si eres electricista o tienes conocimientos, el proceso de sustitución es sencillo. Si eres particular, te recomendamos contratar a un profesional habilitado.
- Corta la corriente general desde el ICP o el interruptor de cabecera del cuadro antes de tocar nada.
- Identifica el circuito al que pertenece el magnetotérmico que vas a sustituir y anota la intensidad y la curva del actual.
- Afloja los tornillos de los bornes superior e inferior y retira los cables con cuidado. Sujétalos para que no caigan al interior del cuadro.
- Extrae el magnetotérmico antiguo del carril DIN haciendo palanca con un destornillador plano en la lengüeta inferior.
- Encaja el nuevo en el carril DIN (escucharás un clic) y reconecta los cables en los bornes correspondientes, apretando bien los tornillos.
- Verifica visualmente que no queden cables sueltos y restaura la corriente general. Prueba el circuito.
¿Cuántos magnetotérmicos necesita una vivienda?
Según el REBT, una vivienda de grado de electrificación básico debe contar como mínimo con los siguientes circuitos independientes, cada uno con su propio magnetotérmico:
- C1 · Circuito de alumbrado (10A)
- C2 · Tomas de corriente de uso general (16A)
- C3 · Cocina y horno (25A)
- C4 · Lavadora, lavavajillas y termo eléctrico (20A)
- C5 · Baño y cuarto de cocina — tomas adicionales (16A)
Las viviendas de electrificación elevada añaden circuitos para climatización, secadora, garaje, automatización del hogar (domótica) y otros usos. En todos los casos, los magnetotérmicos deben ir coordinados con el diferencial del cuadro para garantizar la máxima protección.
Preguntas frecuentes
¿Puedo cambiar yo mismo el magnetotérmico sin ser electricista?
Técnicamente es posible si la instalación es sencilla y cortas previamente la corriente general. Sin embargo, para instalaciones en edificios o si hay dudas sobre el cableado, la normativa española recomienda que lo realice un instalador autorizado. Nosotros vendemos el material; te asesoramos sobre qué pedir.
¿Qué diferencia hay entre un diferencial y un magnetotérmico?
El magnetotérmico protege el cable frente a sobrecargas y cortocircuitos. El diferencial protege a las personas frente a contactos eléctricos accidentales (corrientes de fuga). Son complementarios y deben instalarse juntos en el cuadro eléctrico.
¿Tienen stock inmediato en Sueca?
Disponemos de almacén físico en Sueca, Valencia. Los productos más comunes de la gama Maxge y otras marcas del catálogo suelen estar en stock. Puedes llamarnos o escribirnos por WhatsApp antes de desplazarte o hacer el pedido online.
¿Envían a toda España?
Sí. Realizamos envíos a toda la Península. El pago se realiza con tarjeta de crédito o transferencia bancaria, ambos con total seguridad.
Compra tu magnetotérmico en suministroselectricos.net
Llevamos años suministrando material eléctrico de calidad a instaladores, electricistas y particulares de Sueca y toda España. Tenemos más de 15.000 referencias en catálogo, precios competitivos y asesoramiento técnico real.
Ver toda la gama de protecciones →
Artículo redactado por el equipo de Suministros Eléctricos Sueca SL · suministroselectricos.net · Sueca, Valencia
