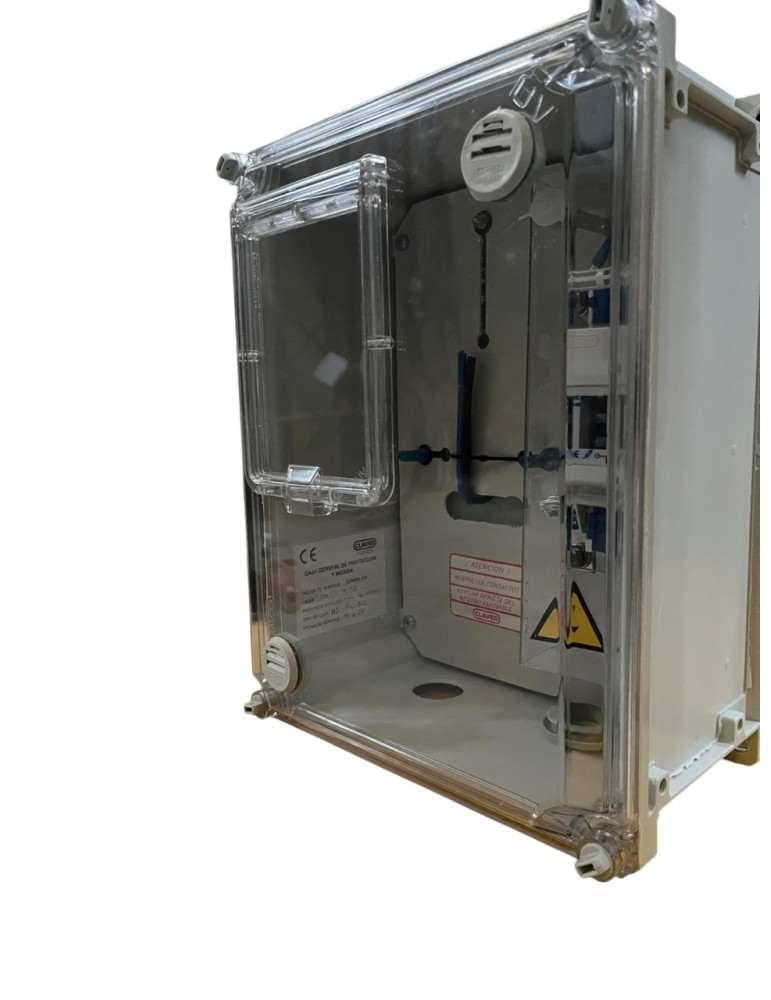

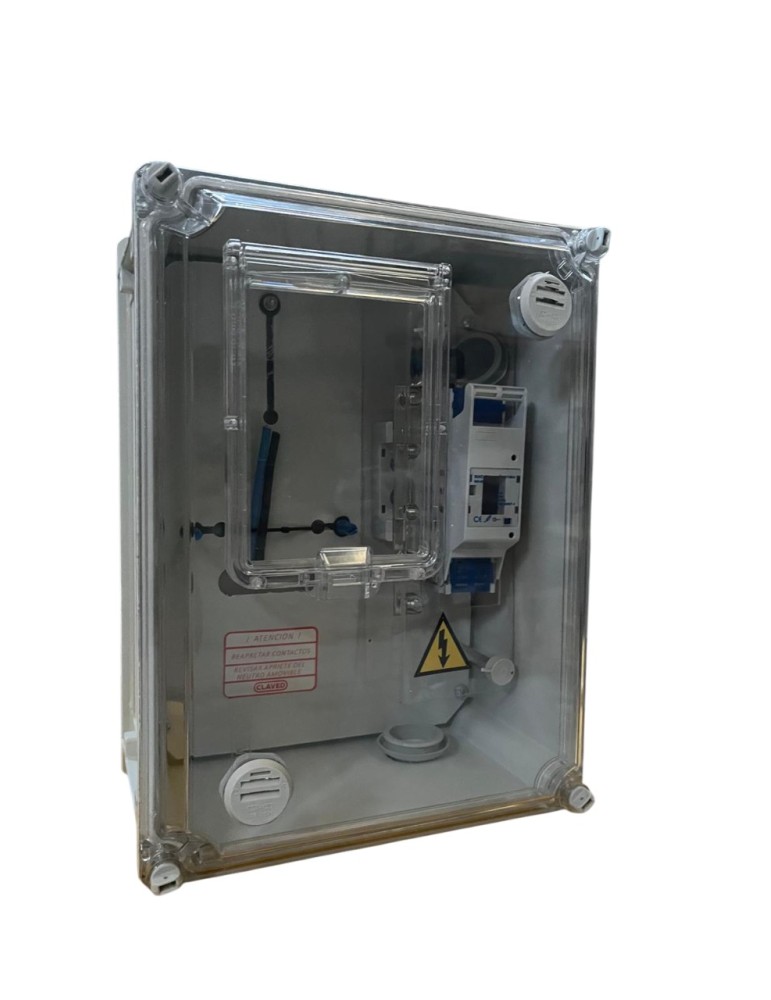

Claved Módulo de interior 1M+BUC M2-FL BUC

Claved Módulo de Interior 1M+BUC M2-FL BUC – Descripción Técnica Completa

El Claved Módulo de Interior 1M+BUC M2-FL BUC es un conjunto diseñado para alojar sistemas de protección y medida directa en instalaciones eléctricas monofásicas. Este módulo cumple con las normativas vigentes exigidas por las principales compañías distribuidoras de energía eléctrica, como Endesa e Iberdrola, convirtiéndolo en una solución idónea para instalaciones de suministro inferior a 15 kW.

Características Técnicas Principales

• Tipo de suministro: Monofásico, de medida directa.

• Elemento de protección: Base portafusibles tipo BUC NH-00, preparada para fusibles de hasta 160 A.

• Neutro seccionable: Equipado con borne de neutro seccionable mediante tornillería, compatible con terminales de pala M8.

• Envolvente: Fabricada en poliéster prensado en caliente reforzado con fibra de vidrio, color gris RAL 7035.

• Resistencia al fuego: Autoextinguible hasta 960 ºC según normativa de inflamabilidad.

• Protección mecánica y ambiental:

  • Grado de protección IP43 frente al ingreso de sólidos y agua.

  • Resistencia al impacto IK09.

  • Resistente a agentes químicos, rayos UV y condiciones atmosféricas adversas.

• Diseño funcional:

  • Pantalla frontal transparente, aislante y precintable.

  • Sistema de cierre de tres puntos mediante llave triangular, con opción de candado.

  • Mirilla para visualización del estado interno sin necesidad de abrir.

  • Señalización de riesgo eléctrico en el exterior.

• Dimensiones aproximadas: 460 mm (ancho) x 330 mm (alto) x 188 mm (profundidad).

• Temperatura de trabajo: Clase térmica 105 ºC.

Ventajas del Claved Módulo 1M+BUC M2-FL

• Instalación sencilla y rápida: Gracias a sus troqueles realizados en el doble fondo y el diseño compacto.

• Alta durabilidad: Materiales resistentes al desgaste mecánico y condiciones externas garantizan una larga vida útil.

• Seguridad reforzada: Con doble aislamiento, sistema de cierre seguro y precintado para evitar manipulaciones indebidas.

• Compatibilidad normativa: Cumple con requisitos de instalaciones normalizadas por distribuidoras, facilitando inspecciones y legalizaciones.

• Versatilidad de uso: Ideal tanto para obra nueva como para actualizaciones de instalaciones existentes.

Aplicaciones más comunes

• Viviendas con contrato de suministro monofásico.

• Cuadros de medida en comunidades de propietarios.

• Locales comerciales de baja potencia contratada.

• Proyectos de electrificación que requieren envolventes de medida directa normalizadas.

• Instalaciones que necesiten protección mediante fusibles tipo NH-00.

Montaje e Instalación

El módulo está diseñado para montaje mural, siendo robusto y fácil de instalar gracias a sus troqueles preformados. La disposición de los elementos permite un cableado ordenado y seguro. La pantalla frontal transparente facilita la lectura de los equipos de medida y permite el precintado de la envolvente para garantizar la inviolabilidad del sistema.

Conclusión

El Claved Módulo de Interior 1M+BUC M2-FL BUC es una solución eficiente, segura y profesional para instalaciones de medida directa monofásicas. Su diseño robusto, su compatibilidad con las normativas eléctricas más exigentes y su facilidad de montaje lo convierten en una opción preferente para instaladores eléctricos, promotores y técnicos especializados. Con este módulo, se garantiza un alto nivel de protección, durabilidad y cumplimiento legal en cada proyecto.
