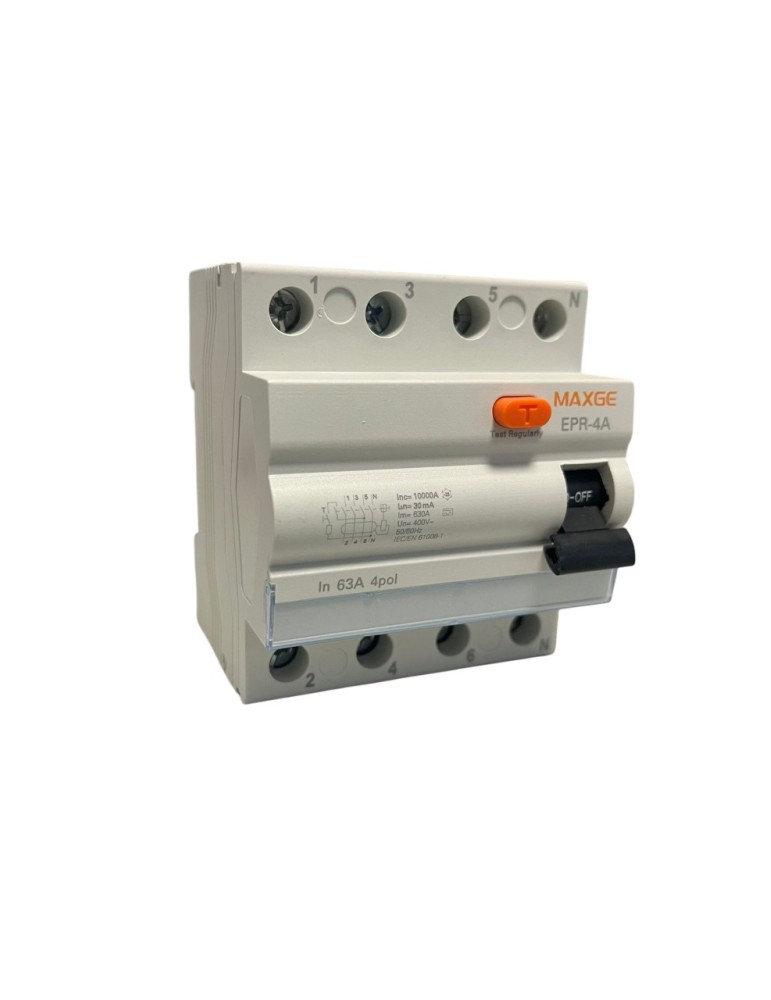

Maxge Diferencial SUPERINMUNIZADO 4P 63A 30mA A EPR4A063030

El diferencial Maxge EPR4A063030 es un interruptor diferencial tetrapolar (4P) de 63 A de intensidad nominal y sensibilidad de 30 mA, diseñado bajo la categoría Clase A Superinmunizado. Este dispositivo detecta corrientes de fuga tanto en forma alterna como componentes continuas residuales (hasta cierto límite), y está especialmente diseñado para instalaciones en las que hay disturbios eléctricos o altas interferencias electromagnéticas.

Este diferencial es adecuado para sistemas trifásicos, siendo capaz de proteger las tres fases más el neutro, asegurando una desconexión rápida en caso de defecto, para proteger personas, instalaciones y equipos.

Características técnicas principales

• Número de polos: 4P (cuatro polos: tres fases + neutro).

• Intensidad nominal (In): 63 A.

• Sensibilidad diferencial (IΔn): 30 mA (0,03 A), valor típico para protección de personas.

• Tipo / Clase: Clase A Superinmunizado, lo que indica mayor tolerancia frente a perturbaciones y mejor inmunidad frente a falsas corrientes residuales generadas por equipos electrónicos.

• Tensión de empleo: 230/400 V AC (usualmente en redes trifásicas).

• Poder de corte (capacidad de interrupción): alrededor de 6 kA (según especificaciones de versión “Alpha industrial” para este tipo).

• Cumplimiento de normativa: conforme a norma EN/IEC 61008-1 para el diseño de diferenciales.

• Tipo de montaje: sobre riel DIN (modular), facilitando su integración en cuadros eléctricos modulares.

• Sección de cableado admitida: la capacidad para conectar conductores flexibles y rígidos según especificaciones del fabricante (p. ej. hasta ~25 mm² en rígido, ~16 mm² en flexible, en versiones similares).

• Dimensión modular: ocupa un ancho equivalente a 4 módulos estándar en cuadros eléctricos (equivalente a 4 “slots” de 18 mm cada uno, total ~72 mm de ancho).

• Temperatura de operación: apto para rangos típicos de instalación (por ejemplo – en instalaciones interiores, hasta ~+40-50 °C).

• Par de apriete: recomendado por el fabricante para los bornes de conexión (para garantizar buen contacto).

• Protección interna / inmunidad: su condición de “superinmunizado” permite que pequeñas corrientes derivadas de cargas no provoquen disparos intempestivos, lo que mejora la estabilidad en instalaciones con cargas electrónicas o disturbios.

Ventajas

1. Alta inmunidad frente a perturbaciones: la categoría “superinmunizado” le brinda robustez frente a corrientes residuales generadas por variadores, fuentes con componentes continuas u otros equipos electrónicos.

2. Protección completa en redes trifásicas: al ser de 4 polos, protege simultáneamente las tres fases y el neutro, ideal para instalaciones trifásicas.

3. Seguridad para personas: la sensibilidad de 30 mA permite una rápida desconexión en caso de contacto con masa o fuga significativa, reduciendo riesgos de electrocución.

4. Integración modular: diseño compacto para riel DIN, facilita su montaje junto con otros dispositivos en cuadros estandarizados.

5. Capacidad de corte suficiente: con ~6 kA de poder de interrupción, puede manejar corrientes de falla moderadas en instalaciones residenciales e industriales ligeras sin degradarse.

6. Versatilidad: apto para instalaciones domésticas, comerciales, industriales y locales con cargas electrónicas que requieren inmunidad extra.

Aplicaciones recomendadas

• Cuadros eléctricos trifásicos en viviendas, edificios de uso mixto o instalaciones eléctricas con suministro trifásico.

• Industrias ligeras, talleres, naves donde existan motores, variadores o equipos con electrónica que puedan inducir corrientes parásitas.

• Instalaciones de climatización, climatizadores, bombas trifásicas, maquinaria con control electrónico.

• Instalaciones domésticas “grandes” o residencias con carga significativa (ascensores, bombas, calefacción eléctrica trifásica).

• Cuadros principales de protección donde se requiera un diferencial robusto con alta inmunidad.

Montaje e instalación

1. Ubicación en el cuadro eléctrico: se instala sobre riel DIN tipo estándar, asegurando que esté firmemente fijado.

2. Conexión de conductores: conectar las fases (L1, L2, L3) y el neutro (N) en los bornes superiores del dispositivo. Los conductores que salen a la carga se conectan en los bornes inferiores.

3. Apriete de bornes: aplicar el par de apriete recomendado por el fabricante (consultar ficha técnica) para asegurar contacto eléctrico fiable sin dañar conductores.

4. Orden del neutro: confirmar la posición del neutro según diseño del cuadro (algunos diferenciales tienen la entrada de neutro en una posición específica).

5. Verificación previa: antes de poner en servicio, comprobar que no haya cortocircuitos entre fases o con masa, y asegurarse de que la alimentación principal esté desconectada.

6. Prueba de funcionamiento: pulsar el botón de prueba (test) para verificar que el diferencial dispara correctamente simulando una fuga.

7. Compatibilidad con peines de distribución: en algunos cuadros se pueden usar peines de conexión (pin, horquilla) para distribuir alimentación a otros dispositivos, si el diseño lo permite.

8. Distancias mínimas y ventilación: mantener espacio adecuado alrededor del módulo para disipación de calor y evitar sobrecalentamientos.

Consideraciones técnicas adicionales

• En instalaciones con muchas cargas electrónicas, seleccionar un diferencial de clase A con características de inmunidad es clave para evitar disparos no deseados.

• Utilizar conductores de sección adecuada para la intensidad (63 A), asegurando que el diferencial no esté sobrecargado ni submetido a pérdidas por mal contacto.

• El poder de corte (6 kA) determina cuánto puede interrumpir sin dañarse ante una sobretensión de fallo; verificar que sea adecuado para la instalación.

• Es importante que el diferencial sea compatible con la norma local vigente (en España: normativa de baja tensión, reglamento electrotécnico de baja tensión).

• Su operación repetida no debe degradar el mecanismo; escoger productos con buena fiabilidad mecánica y eléctrica es esencial para mantener seguridad a largo plazo.

Conclusión

El Maxge EPR4A063030 — diferencial superinmunizado 4P 63A 30 mA es una solución robusta y avanzada para proteger instalaciones eléctricas trifásicas donde existan cargas electrónicas o interferencias. Su capacidad de detección rápida de fugas, combinada con su inmunidad frente a perturbaciones, lo convierte en una opción ideal para garantizar seguridad para personas y equipos. Con un diseño modular compatible con cuadros DIN y una capacidad de corte adecuada, es apto para una amplia variedad de entornos: desde edificios residenciales de gran consumo hasta instalaciones industriales ligeras. Para obtener los mejores resultados, asegúrate de seguir las recomendaciones de cableado, apriete y prueba de funcionamiento antes de su puesta en servicio.
