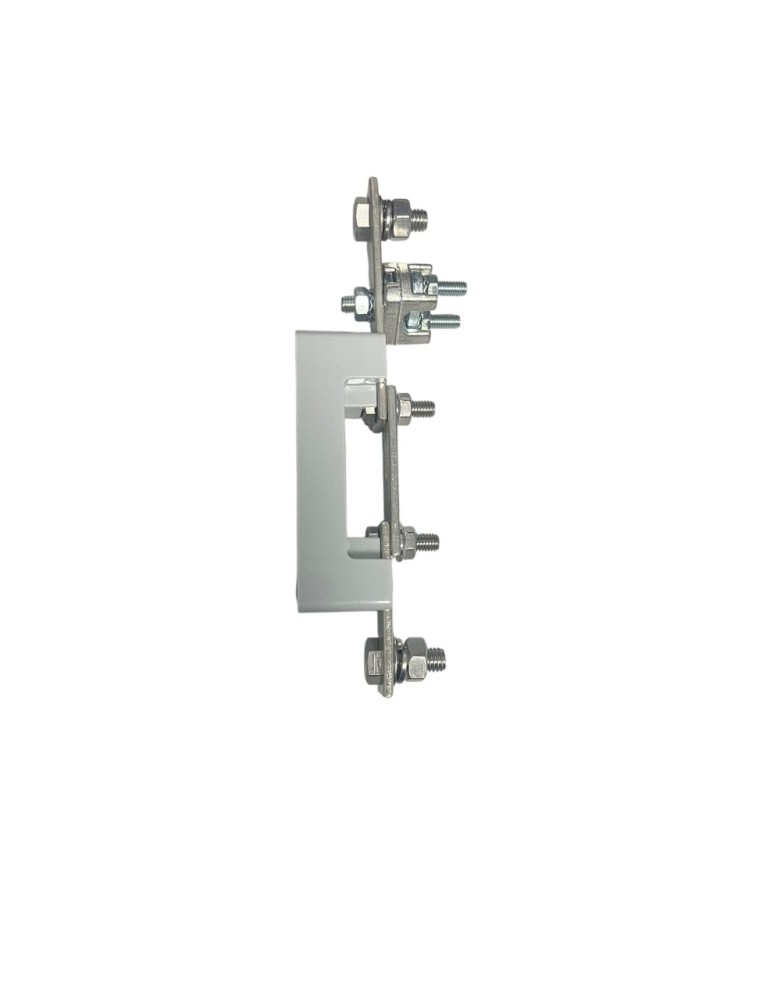

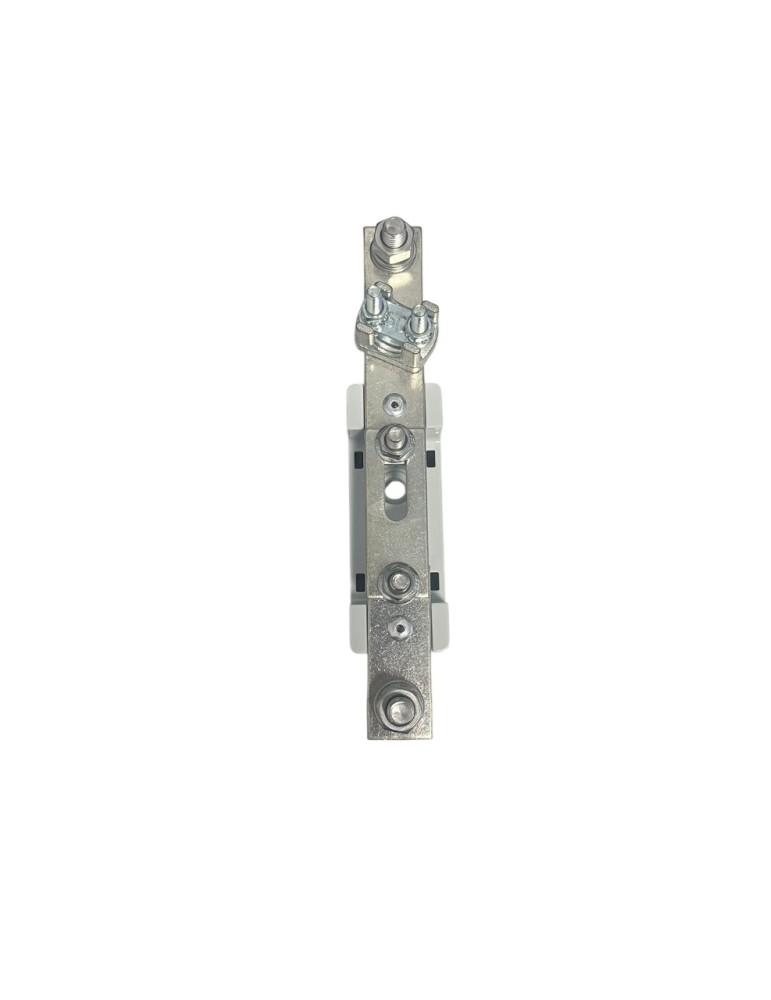

Claved neutro seccionable N-00 E9 M8/M8 AC16101
Escribe tu reseña
Neutro seccionable Claved N-00 E9 M8I/BT AC16101 para cajas de protección y conjuntos con bases BUC NH-00. Conexión tornillo/tornillo M8/M8 y configuración esquema 9.
AC16101
12,87 €
Impuestos incluidos
Dispositivo de neutro seccionable
Neutro N-00 con conexión M8 para conjuntos de protección
El Claved N-00 E9 M8I/BT AC16101 permite realizar la conexión y el seccionamiento del conductor neutro en cajas generales de protección, cajas de protección y medida y otros conjuntos eléctricos compatibles.
|
N-00 Tamaño del dispositivo |
M8/M8 Conexión tornillo/tornillo |
|
E9 Configuración esquema 9 |
Seccionable Para conductor neutro |
¿Para qué sirve?
Este dispositivo permite conectar el conductor neutro y separarlo de forma controlada durante las operaciones de instalación, comprobación o mantenimiento del conjunto eléctrico.
Se instala normalmente junto a bases portafusibles BUC NH-00 en cajas generales de protección y otros equipos de enlace.
|
Sí encaja si necesitas Un dispositivo de neutro N-00 para esquema 9, con conexión tornillo/tornillo M8/M8 y montaje en una caja o conjunto Claved compatible. |
|
No es la opción adecuada si buscas Una base portafusible BUC, un fusible NH-00, una barra de reparto convencional o un neutro de tamaño N-1/2. |
Conexión tornillo/tornillo M8
La referencia AC16101 dispone de conexión mediante tornillo M8 tanto en la entrada como en la salida. Esta configuración está preparada para realizar la unión mediante terminales de pala compatibles.
El apriete debe efectuarse correctamente para garantizar la continuidad eléctrica del neutro y evitar calentamientos provocados por conexiones deficientes.
Configuración esquema 9
La denominación E9 identifica la disposición del dispositivo dentro de conjuntos correspondientes al esquema 9. Debe comprobarse que la posición de las conexiones y el montaje coinciden con la caja o equipo donde se va a instalar.
Importante: los neutros de tamaño N-00 y N-1/2 no son intercambiables. Comprueba siempre la referencia, el esquema y las conexiones antes de sustituir el dispositivo.
Diferencia frente a una base portafusible
| Neutro AC16101 | Realiza la conexión y el seccionamiento del conductor neutro. No aloja fusible. |
| Base BUC NH-00 | Aloja un fusible NH-00 para proteger uno de los conductores de fase. |
Aplicaciones habituales
- Cajas generales de protección.
- Cajas de protección y medida.
- Módulos interiores de contador.
- Conjuntos con bases BUC tamaño NH-00.
- Reposición de dispositivos de neutro deteriorados.
Datos técnicos
| Marca | Claved |
| Referencia | AC16101 |
| Modelo | N-00 E9 M8I/BT |
| Tipo de producto | Dispositivo de neutro seccionable |
| Tamaño | N-00 |
| Configuración | Esquema 9 |
| Función de conexión | Tornillo / tornillo |
| Conexión de entrada | M8 |
| Conexión de salida | M8 |
| Fusible | No utiliza fusible |
| Dimensiones | No confirmadas en la documentación oficial localizada |
Instalación
La instalación debe realizarse sin tensión y por personal autorizado. Es necesario respetar el esquema del conjunto, utilizar terminales adecuados y aplicar el apriete correspondiente en las conexiones M8.
Antes de comprar: confirma que necesitas el neutro N-00 AC16101 con configuración E9 y conexión M8/M8. Una diferencia en el tamaño o en la disposición puede impedir su montaje.
