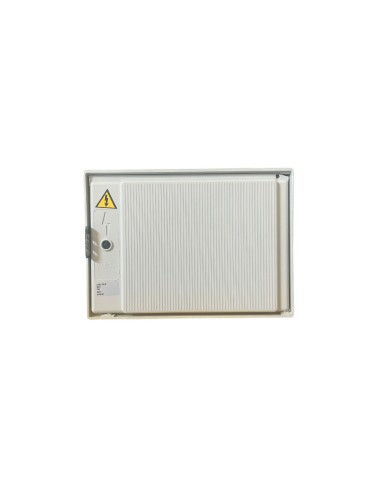

CLAVED modulo contador CD-CPM1-D2-M BUC sin mirilla AC88200

El módulo contador CLAVED CD-CPM1-D2-M BUC es una caja de protección y medida para instalaciones monofásicas de baja tensión (BT), diseñada para albergar un único contador electrónico multifunción — especialmente adecuada para suministros con potencias inferiores a los 15 kW.

Esta envolvente está homologada para uso con las principales comercializadoras eléctricas (Iberdrola, Endesa, etc.), y está adaptada según la nueva normativa IBD (Instalaciones Bajo Demanda / instalaciones de Baja tensión digitalizadas). Con la transición hacia contadores completamente digitales, se ha eliminado la necesidad de mirillas externas en los CPM básicos, lo que simplifica la caja y reduce posibles puntos de fuga o vulnerabilidades mecánicas.

Principales características técnicas

A continuación se resumen sus propiedades técnicas más relevantes:

Adicionalmente, en las versiones modernas adaptadas a la normativa IBD, el módulo ya viene sin mirilla externa, dado que el contador es digital y los datos pueden leerse electrónicamente.
Se mantiene la caja homologada para su precinto interno y doble fondo para cables, pese a la ausencia de la mirilla visible.

Ventajas y beneficios

Este módulo ofrece múltiples ventajas que lo convierten en una opción sólida para instalaciones modernas:

1. Compatibilidad normativa: Al estar homologado para Iberdrola, Endesa y otras comercializadoras, evita rechazos o requerimientos adicionales.

2. Adaptado a normativa IBD: La eliminación de la mirilla reduce puntos de acceso mecánicos, mejora la seguridad y concuerda con el uso de contadores digitales sin necesidad de lectura visual directa.

3. Protección integral: Grados IP e IK adecuados para exteriores y entornos exigentes; materiales resistentes a radiación UV, agentes químicos, humedad y calor.

4. Seguridad del sistema: Cierre en 3 puntos, posibilidad de bloqueo y precintado interno, doble aislamiento y autoextinción a alta temperatura.

5. Flexibilidad de cableado: Doble fondo con troqueles, bases seccionables de neutro y portafusibles BUC facilitan las conexiones y mantenimientos.

6. Facilidad de montaje e integración: Su diseño empotrable en nicho es estándar, lo que facilita su instalación en fachadas o tabiques de obra nueva o reforma.

7. Coste controlado: Comparado con cajas de mayor categoría o módulos trifásicos, ofrece una solución ajustada para instalaciones monofásicas de potencia modesta, con un precio de referencia (modelo AC88079) alrededor de 148,50 € según tarifas oficiales. CLAVED

Aplicaciones típicas

El módulo CD-CPM1-D2-M BUC se emplea comúnmente en:

• Viviendas unifamiliares o pisos con suministro monofásico.

• Pequeños locales comerciales, oficinas o servicios con demanda eléctrica moderada.

• Renovaciones o rehabilitaciones donde hay que adaptar a nuevas normativas de medida digital.

• Instalaciones interiores o en fachada (empotrado) donde se requiere una caja homologada para la comercializadora.

• Casos en los que la lectura remota o telemedida sustituye a la lectura visual, haciendo innecesaria la mirilla.

Montaje e instalación

A continuación se describe el proceso técnico recomendado para su instalación:

1. Preparación del nicho
   Se debe realizar un hueco estándar en la ubicación prevista (fachada o muro), respetando las dimensiones de la caja y dejando juego para fijación.

2. Fijación de la caja
   Inserte la envolvente en el hueco, asegurando nivelado y alineado. Fíjela mediante tornillos adecuados al soporte estructural, empleando anclajes apropiados para hormigón, ladrillo o paneles.

3. Entrada de cables
   Utilice los troqueles del doble fondo para trazar las conducciones. En versiones clásicas se empleaban conos de entrada y salida (por ejemplo, cono 90° entrada, cono 60° salida) para facilitar el pasaje del cableado. electritienda.com+1

4. Base portafusibles (BUC)
   Instale la base BUC tamaño NH-00, fijándola en el panel troquelado. Asegúrese de que la conexión futura respete la polaridad y tornillos de sujeción (M8 para bornes).

5. Base de neutro
   Monte la base neutro seccionable; esta permitirá desconectar el neutro para mantenimiento sin intervenir en la lineal activa.

6. Conexiones del contador
   Ubique el contador digital en su posición, conectando los conductores al portafusibles y al neutro según esquema de conexión (línea, carga, neutro). Utilice terminales de pala o análogos según las recomendaciones del fabricante.

7. Precintado y cierre
   Aunque la versión “sin mirilla” no permite observación externa, se debe colocar la placa precintable interna, colocar la tapa con cierre de tres puntos con llave triangular, y aplicar el precinto oficial de la compañía eléctrica.

8. Verificación final
   Comprobar polaridad, continuidad y ausencia de cortocircuitos. Verificar que el módulo soporte las condiciones de estanqueidad (IP) y que no queden partes sueltas ni bordes cortantes.

Consideraciones importantes y limitaciones

• Aunque la versión tradicional incorpora mirilla y placa transparente, en el contexto de la normativa IBD las mirillas externas ya no son obligatorias ni recomendables en los CPM básicos.

• Es fundamental verificar que el contador digital (instalado dentro) sea compatible con las conexiones internas del módulo.

• Dado que la caja ejerce funciones de protección y medida, debe respetarse la normativa NI 42.00 en instalaciones eléctricas de distribución baja tensión.

• Al ser monofásico, este módulo no es válido para instalaciones trifásicas ni para potencias elevadas superiores a los 15 kW.

• En climas extremos o ambientes con agresividad química elevada, conviene revisar los materiales y posibles recubrimientos adicionales.

Conclusión

El módulo contador CLAVED CD-CPM1-D2-M BUC (AC88079/AC88200) representa una solución técnica robusta, eficiente y normativa para instalaciones eléctricas monofásicas de baja potencia. La eliminación de la mirilla externa en versiones adaptadas a la normativa IBD aporta ventajas en seguridad, simplicidad y compatibilidad con contadores digitales de telemedida. Su diseño homologado para Iberdrola, Endesa y otras comercializadoras garantiza aceptación técnica y operativa. En definitiva, es una opción óptima para prescriptores, instaladores e integradores que buscan una solución de medida moderna, segura y conforme con la normativa vigente.
